Máy biến điện áp đúc nhựa Epoxy một pha JDZ

Công nghệ đúc nhựa epoxy đã cách mạng hóa việc thiết kế máy biến điện áp đúc nhựa epoxy một pha JDZ, mang lại cho chúng khả năng cách nhiệt, độ bền cơ học và khả năng chống chịu môi trường vượt trội. Nó đặc biệt được công nhận về độ tin cậy và độ chính xác trong các ứng dụng một pha. Thiết kế nhỏ gọn, không cần bảo trì giúp nó phù hợp cho việc lắp đặt trong nhà và ngoài trời ở nhiều ngành công nghiệp khác nhau.

Từ các nhà máy điện đến các cơ sở công nghiệp và tòa nhà thương mại, máy biến điện áp của chúng tôi là công cụ không thể thiếu để quản lý năng lượng và bảo vệ hệ thống. Khả năng duy trì độ chính xác trong các điều kiện vận hành đa dạng khiến chúng trở thành lựa chọn ưu tiên của các kỹ sư và kỹ thuật viên hệ thống điện áp trung thế.

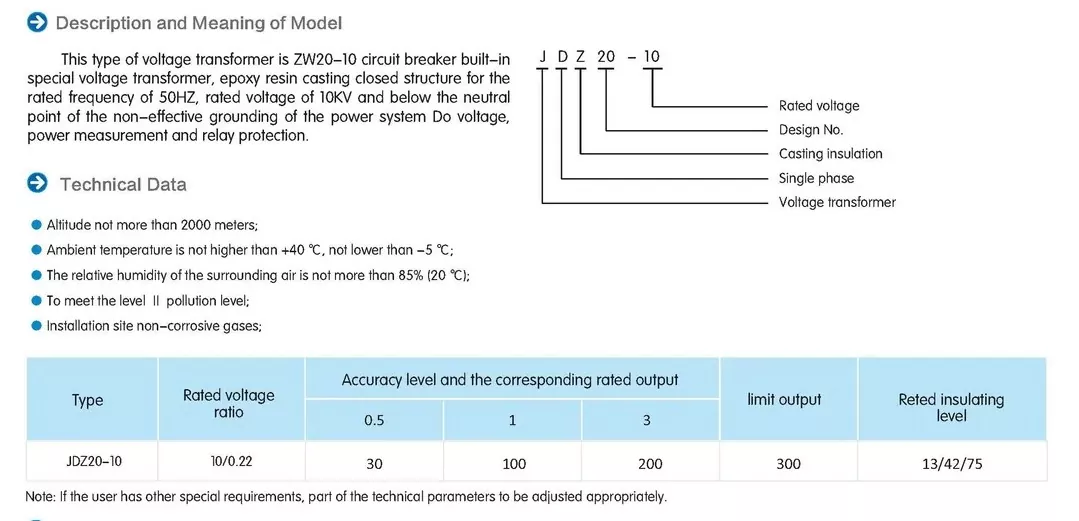

Đặc điểm kỹ thuật

Máy biến điện áp đúc nhựa Epoxy một pha JDZ là gì?

Máy biến điện áp đúc nhựa Epoxy một pha JDZ là máy biến áp dụng cụ chính xác được thiết kế đặc biệt để đo điện áp và bảo vệ trong hệ thống điện. Thiết bị này hoạt động dựa trên nguyên lý cảm ứng điện từ để biến đổi điện áp sơ cấp cao thành điện áp thứ cấp thấp tiêu chuẩn hóa, điển hình là 110V hoặc 100/√3V, thích hợp để kết nối với các thiết bị đo lường, rơle bảo vệ và thiết bị điều khiển.

Cấu trúc lõi của máy biến áp có các lớp thép silicon cao cấp được quấn với các cuộn dây bằng đồng chính xác, tất cả được bọc trong nhựa epoxy có công thức đặc biệt. Quá trình đúc này tạo ra một cấu trúc nguyên khối mang lại độ bền điện môi đặc biệt đồng thời loại bỏ các túi khí có thể dẫn đến phóng điện một phần. Ký hiệu JDZ đề cập đến cấu hình một pha của nó, với "J" biểu thị máy biến điện áp, "D" biểu thị một pha và "Z" biểu thị công nghệ đúc nhựa epoxy.

Các đặc tính vận hành chính bao gồm cấp độ chính xác được xác định (thường là 0,2, 0,5 hoặc 1,0), xếp hạng hiệu suất nhiệt được chỉ định và tuân thủ các tiêu chuẩn quốc tế như IEC 60044-2. Thiết bị duy trì các tỷ số biến đổi tuyến tính trong dải điện áp được thiết kế, đảm bảo độ chính xác của phép đo ngay cả khi hệ thống biến động. Thiết kế của nó kết hợp các rào cản và tối ưu hóa khoảng cách đường rò để ngăn chặn sự theo dõi bề mặt, đặc biệt quan trọng trong môi trường ẩm ướt hoặc ô nhiễm.

Việc đóng gói máy biến điện áp đúc nhựa Epoxy một pha JDZ phục vụ nhiều chức năng quan trọng: nó cung cấp sự bảo vệ cơ học cho cuộn dây, tạo ra hàng rào chống ẩm và phân bổ ứng suất điện đồng đều trên toàn bộ cấu trúc. Điều này dẫn đến một máy biến áp có khả năng chịu ngắn mạch và khả năng chống lại các yếu tố môi trường vượt trội so với các thiết kế loại khô hoặc chứa đầy dầu thông thường.

Các tính năng chính

Máy biến điện áp đúc nhựa Epoxy một pha JDZ kết hợp một số tính năng đặc biệt khiến nó khác biệt với các máy biến điện áp thông thường. Thiết kế của nó tập trung vào độ tin cậy, độ chính xác và hiệu suất lâu dài trong môi trường điện đòi hỏi khắt khe.

Hệ thống đóng gói nhựa epoxy đại diện cho tiến bộ công nghệ quan trọng nhất của máy biến áp. Hợp chất có công thức đặc biệt này cung cấp các đặc tính điện môi đặc biệt với độ bền điện môi điển hình vượt quá 20kV/mm. Quá trình đúc đảm bảo ngâm hoàn toàn tất cả các bộ phận hoạt động, tạo ra một hệ thống cách điện không có khoảng trống giúp ngăn chặn hoạt động phóng điện cục bộ ngay cả khi hoạt động liên tục ở điện áp định mức. Công thức nhựa bao gồm chất ổn định tia cực tím cho các ứng dụng ngoài trời, duy trì tính toàn vẹn cách nhiệt mặc dù tiếp xúc với ánh sáng mặt trời kéo dài.

Độ bền cơ học là một đặc điểm nổi bật khác của thiết kế JDZ. Nhựa epoxy tạo thành lớp vỏ cứng, chống sốc giúp bảo vệ các bộ phận bên trong khỏi rung, ứng suất cơ học và tác động ngẫu nhiên. Cấu trúc này giúp loại bỏ sự cần thiết của vỏ bảo vệ bên ngoài trong nhiều ứng dụng, giảm thiểu dấu chân lắp đặt tổng thể. Đặc tính chống cháy vốn có của vật liệu đáp ứng các yêu cầu nghiêm ngặt về an toàn cháy nổ mà không cần thêm lớp phủ chống cháy.

Các tính năng hiệu suất điện bao gồm tổn hao từ tính thấp nhờ lõi thép silicon định hướng dạng hạt chất lượng cao và cuộn dây đồng được quấn chính xác. Máy biến áp thể hiện đặc tính đáp ứng tần số tuyệt vời, duy trì độ chính xác trên dải tần rộng từ 15Hz đến 100Hz. Hiệu suất nhiệt của nó đảm bảo hoạt động ổn định trong phạm vi nhiệt độ từ -40°C đến +70°C, với hệ số nhiệt độ được bù cẩn thận trong thiết kế để duy trì độ chính xác của phép đo.

Máy biến áp kết hợp các kỹ thuật phân loại trường tiên tiến trong thiết kế đầu cuối của nó, sử dụng các điện cực nhúng và đường viền giảm ứng suất để quản lý sự phân bố điện trường. Điều này ngăn chặn hiện tượng phóng điện hào quang ở các điểm điện áp cao và nâng cao độ tin cậy lâu dài. Tất cả các bộ phận mang điện vẫn được bọc hoàn toàn, loại bỏ các kết nối điện áp cao tiếp xúc và cải thiện đáng kể độ an toàn khi vận hành.

Ứng dụng

Máy biến điện áp đúc nhựa Epoxy một pha JDZ tìm thấy ứng dụng rộng rãi trên nhiều lĩnh vực của ngành điện nhờ đặc tính hiệu suất linh hoạt và kết cấu chắc chắn.

Trong các cơ sở phát điện, các máy biến áp này đóng vai trò quan trọng trong việc đo lường đầu ra máy phát, đồng bộ hóa lưới điện và hệ thống bảo vệ. Chúng cung cấp tín hiệu điện áp chính xác cho hệ thống điều khiển tuabin, thiết bị kích thích và thiết bị hiệu chỉnh hệ số công suất. Thiết kế nhỏ gọn của chúng cho phép lắp đặt trong các ngăn thiết bị đóng cắt có không gian hạn chế gần máy phát điện hoặc máy biến áp tăng áp.

Mạng lưới truyền tải và phân phối sử dụng máy biến áp JDZ để đo doanh thu tại các trạm biến áp, điểm giám sát lộ tuyến và các địa điểm kết nối nguồn điện phân tán. Chúng cho phép đo điện áp chính xác cho hệ thống SCADA, thuật toán phát hiện lỗi và thiết bị điều chỉnh điện áp tự động. Cấu trúc nhựa epoxy tỏ ra đặc biệt có giá trị trong các hệ thống phân phối ngầm, nơi khả năng chống ẩm là tối quan trọng.

Các nhà máy công nghiệp sử dụng các máy biến áp này cho hệ thống điều khiển quá trình, giám sát chất lượng điện và bảo vệ thiết bị. Các ngành công nghiệp nặng như nhà máy thép, nhà máy luyện nhôm và nhà máy hóa chất được hưởng lợi từ khả năng chống rung và miễn nhiễm với môi trường bụi dẫn điện của JDZ. Máy biến áp tích hợp liền mạch với các bộ tụ điện để hiệu chỉnh hệ số công suất và các bộ lọc hài để cải thiện chất lượng điện năng.

Hệ thống điện của tòa nhà thương mại kết hợp máy biến áp JDZ để đo dịch vụ chính, đo phụ cho khách thuê và giám sát hệ thống điện khẩn cấp. Đặc tính chống cháy của chúng khiến chúng thích hợp để lắp đặt trong các phòng điện mà không cần các biện pháp chống cháy bổ sung. Các trung tâm dữ liệu đặc biệt đánh giá cao độ chính xác và độ tin cậy của chúng trong việc giám sát việc sử dụng điện và điều khiển hệ thống UPS.

Việc lắp đặt năng lượng tái tạo, bao gồm các trang trại năng lượng mặt trời và nhà máy điện gió, sử dụng các máy biến áp này để đo lường và bảo vệ kết nối lưới. Khả năng chịu nhiệt độ rộng của chúng cho phép lắp đặt ngoài trời trong các điều kiện khí hậu khác nhau, đồng thời khả năng chống phun muối khiến chúng thích hợp cho các ứng dụng trang trại gió ven biển.

Ưu điểm của việc sử dụng nhựa Epoxy trong máy biến điện áp

Việc sử dụng nhựa epoxy trong Máy biến điện áp một pha JDZ mang lại nhiều lợi thế về mặt kỹ thuật và vận hành so với các phương pháp cách điện truyền thống, khiến nó trở thành lựa chọn ưu tiên cho các ứng dụng điện hiện đại.

Đặc tính điện môi vượt trội của nhựa epoxy mang lại hiệu suất cách điện đặc biệt, với độ bền điện môi thường lớn hơn 5-10 lần so với vật liệu cách điện thông thường. Điều này cho phép thiết kế máy biến áp nhỏ gọn hơn mà không ảnh hưởng đến yêu cầu về khoảng cách điện. Bản chất đồng nhất của nhựa đúc giúp loại bỏ các bề mặt tiếp xúc giữa các vật liệu cách điện khác nhau, ngăn ngừa các điểm yếu về điện môi có thể dẫn đến hỏng hóc sớm.

Khả năng chống ẩm của nhựa epoxy thể hiện sự cải thiện đáng kể so với các hệ thống cách nhiệt bằng giấy hoặc sơn dầu. Không giống như các vật liệu gốc cellulose hấp thụ độ ẩm theo thời gian, epoxy tạo thành một rào cản không thấm nước giúp duy trì khả năng cách điện ổn định trong suốt thời gian sử dụng của máy biến áp. Đặc tính này tỏ ra vô giá trong môi trường ẩm ướt hoặc các ứng dụng chịu sự ngưng tụ định kỳ.

Độ ổn định cơ học là một lợi ích quan trọng khác, với nhựa được xử lý tạo thành một ma trận cứng chắc giúp cố định tất cả các bộ phận bên trong. Điều này ngăn chặn sự dịch chuyển của cuộn dây trong trường hợp ngắn mạch, một dạng hư hỏng phổ biến trong các thiết kế thông thường. Việc đóng gói cũng bảo vệ chống lại bụi, hóa chất và môi trường ăn mòn có thể làm suy giảm các hệ thống cách nhiệt khác.

Ưu điểm về hiệu suất nhiệt bao gồm khả năng tản nhiệt tốt hơn so với các thiết bị chứa dầu và khả năng chịu chu kỳ nhiệt vượt trội so với thiết kế kiểu khô. Hệ số giãn nở nhiệt của nhựa epoxy có thể được thiết kế để phù hợp với hệ số giãn nở nhiệt của các dây dẫn nhúng, giảm thiểu ứng suất nhiệt khi tải thay đổi. Điều này dẫn đến sự ổn định lâu dài của các thông số điện được cải thiện.

Từ góc độ bảo trì, Máy biến điện áp đúc nhựa Epoxy một pha JDZ hầu như không cần bảo trì định kỳ, loại bỏ nhu cầu kiểm tra dầu định kỳ, quy trình làm khô hoặc đo điện trở cách điện. Cấu trúc kín ngăn chặn sự xâm nhập của ô nhiễm và duy trì các đặc tính hiệu suất ổn định qua nhiều thập kỷ sử dụng.

Lợi ích về môi trường bao gồm việc không sử dụng dầu cách điện dễ cháy, giảm nguy cơ hỏa hoạn và loại bỏ nguy cơ ô nhiễm đất tiềm ẩn. Công thức epoxy hiện đại đáp ứng các quy định nghiêm ngặt về môi trường liên quan đến các hợp chất hữu cơ dễ bay hơi và hàm lượng chất độc hại.
