Cáp điện hạ thế

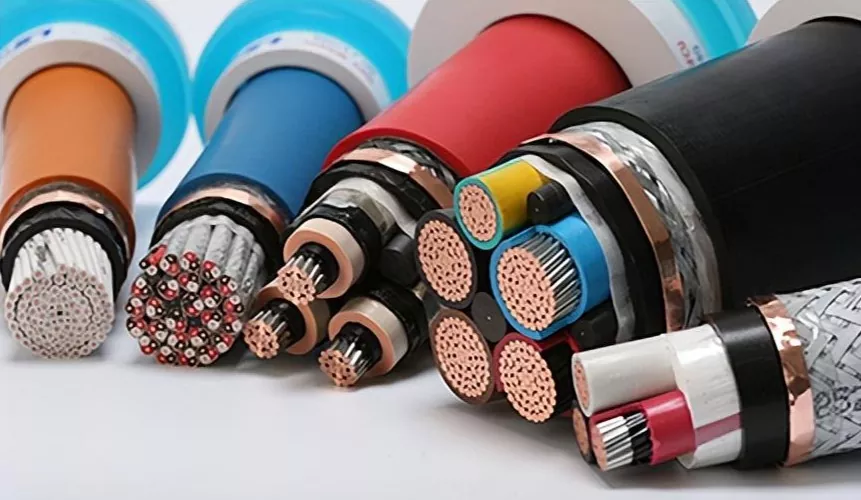

Bán buôn cáp điện hạ thế trực tiếp tại nhà máy - Giảm 50% cho đơn hàng số lượng lớn. Cáp của Ceho bao gồm cáp khay UL ở các kích cỡ nguồn và cáp CSA Teck 90 (3 dây dẫn nối đất hoặc 4 dây dẫn với sản phẩm nối đất) có sẵn với nhiều tùy chọn che chắn hoặc bọc thép. Cho dù bạn chọn loại cáp nào, bạn sẽ có được độ tin cậy vượt trội và hiệu suất tối đa. Cáp điện hạ thế là thành phần thiết yếu trong hệ thống điện hiện đại, được thiết kế để truyền tải điện hiệu quả qua mạng điện áp thấp (LV), trung thế (MV) và cao thế (HV). Những loại cáp điện này có tính năng dẫn điện tuyệt vời, cách điện chắc chắn và khả năng chịu nhiệt và thời tiết vượt trội, khiến chúng phù hợp cho các ứng dụng công nghiệp, thương mại và cơ sở hạ tầng. Với vật liệu tiên tiến và kỹ thuật chính xác, cáp điện đảm bảo truyền tải năng lượng an toàn, ổn định và lâu dài trong nhiều môi trường khác nhau.

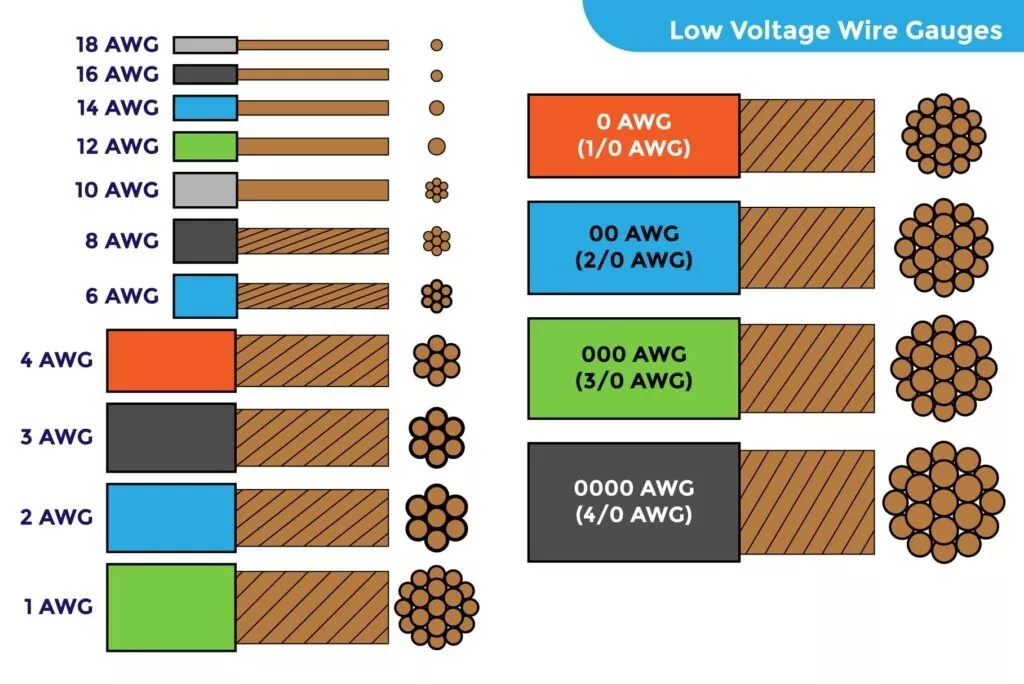

Mô-đun định cỡ cáp điện áp thấp

Rõ ràng, các môi trường lắp đặt khác nhau đòi hỏi thiết kế và vật liệu cáp khác nhau. Mô-đun lựa chọn của Ceho có thể tính toán kích thước cáp cho các vị trí cụ thể trong mạng dựa trên bất kỳ tiêu chuẩn nào sau đây:

● Tiêu chuẩn IEC 60364 5-52: Lắp đặt điện hạ thế – Phần 5-52: Lựa chọn và lắp đặt thiết bị điện – Hệ thống cáp.

● Phương pháp NEC: Bộ luật Điện Quốc gia NFPA-70-2011.

Mô-đun này phù hợp với hệ thống ba pha/một pha cân bằng hướng tâm. Việc tính toán hỗ trợ các vật liệu dẫn điện bằng đồng hoặc nhôm và các vật liệu cách điện hoặc các loại cáp phù hợp với tiêu chuẩn liên quan.

Tính toán

● Khả năng mang dòng điện – Khi tính đến phương pháp lắp đặt cáp, phần mềm sẽ xác định kích thước cáp dựa trên khả năng mang dòng được lắp đặt. Các yếu tố cần xem xét khi lựa chọn cáp điện hạ thế bao gồm nhưng không giới hạn ở khả năng chịu nhiệt và nhiệt độ của đất cũng như cách phân nhóm mạch.

● Giới hạn sụt áp trong điều kiện vận hành bình thường – Được tính toán dựa trên công thức sụt áp tiêu chuẩn. Phần mềm xác định kích thước cáp dựa trên giới hạn sụt áp được chỉ định. Cáp điện áp thấp tính đến điện trở, điện kháng và chiều dài của cáp và cung cấp dữ liệu về độ sụt điện áp tối đa cho phép.

● Khả năng chịu được ngắn mạch (chỉ dành cho tiêu chuẩn IEC) – Tính toán mức tăng nhiệt độ ngắn mạch dựa trên dòng điện sự cố tối đa và thời gian sự cố. Các thông số này có thể được xác định hoặc dựa trên phân tích ngắn mạch được thực hiện.

● Nếu thực hiện nhiều phép tính trên cùng một thiết bị, kích thước tối ưu sẽ được xác định và các loại cáp cụ thể sẽ được đề xuất từ ​​thư viện cáp.

● Hệ số công suất và dòng điện đầy tải có thể dựa trên phân tích dòng điện được thực hiện hoặc do người dùng xác định.

Thư viện cáp

Loại cáp là yếu tố quan trọng trong việc lựa chọn cáp. Phần mềm của Ceho bao gồm một thư viện cáp toàn diện bao gồm các loại cáp một lõi, ba lõi và ba lõi có dây dẫn nối đất. Tất cả dữ liệu cấu hình cáp và danh nghĩa đều có sẵn để tính toán.

8 bước để lựa chọn và định cỡ cáp điện áp thấp

1. Xác định yêu cầu tải

Tính toán nhu cầu hiện tại dựa trên công suất thiết bị, thời gian hoạt động và loại tải (liên tục/không liên tục) để đảm bảo cáp có thể chịu tải ổn định trong thời gian dài. ‌

2. Chọn loại cáp

Chọn vật liệu cách điện (chẳng hạn như polyetylen liên kết ngang), vật liệu dẫn điện (đồng hoặc nhôm) và kết cấu (lõi đơn hoặc đa lõi) dựa trên các tình huống ứng dụng (chẳng hạn như nhà máy điện hạt nhân, sử dụng công nghiệp hoặc dân dụng). ‌

3. Tính khả năng mang dòng điện

Tính toán khả năng mang dòng cho phép dựa trên diện tích mặt cắt ngang của cáp, nhiệt độ môi trường và phương pháp lắp đặt (chẳng hạn như chôn trực tiếp, ống dẫn hoặc trên cao) để đảm bảo nó không vượt quá giá trị định mức. ‌

4. Xem xét bảo vệ ngắn mạch

Kiểm tra khả năng chịu ngắn mạch của cáp để đảm bảo cáp có thể chịu được dòng điện sự cố trong khoảng thời gian nhất định (chẳng hạn như khả năng chịu ngắn mạch mà nhà máy điện hạt nhân AP1000 yêu cầu). ‌

5. Đánh giá độ sụt điện áp

Tính toán độ sụt áp trên đường dây và đảm bảo dao động điện áp cuối đường dây nằm trong phạm vi cho phép (thường là 5%) để tránh thiết bị hoạt động bất thường. ‌

6. Phân tích kinh tế

So sánh chi phí đầu tư ban đầu (CAPEX) và chi phí vận hành (OPEX) của cáp có tiết diện khác nhau và chọn giải pháp có chi phí dài hạn tốt nhất. ‌

7. Điều chỉnh yếu tố môi trường

Hiệu chỉnh khả năng mang dòng của cáp: Sử dụng ở mức công suất giảm trong môi trường nhiệt độ cao và chọn vật liệu chịu được thời tiết ở những nơi ẩm ướt hoặc ăn mòn. ‌

8. Tuân thủ các quy định an toàn

Tuân thủ các tiêu chuẩn như UL hoặc ETAP để đảm bảo rằng việc lựa chọn Cáp điện áp thấp đáp ứng các yêu cầu về phòng chống cháy nổ và an toàn nhân sự (chẳng hạn như chống hồ quang)
