Giải pháp hiệu quả và sáng tạo trong lĩnh vực phân phối điện

Trong các hệ thống điện hiện đại, trạm biến áp dạng hộp, với tư cách là một thiết bị cung cấp điện tích hợp và mô-đun, đang dần thay thế các trạm biến áp truyền thống bằng những ưu điểm riêng biệt và trở thành một trong những thiết bị cốt lõi để nâng cấp lưới điện đô thị, cung cấp điện trong các khu công nghiệp và hỗ trợ các dự án năng lượng mới. Nó tích hợp các thành phần cốt lõi nhưthiết bị chuyển mạch cao áp, máy biến áp phân phối, thiết bị đóng cắt điện áp thấp, thiết bị đo năng lượng điện và thiết bị bù công suất phản kháng vào hộp kim loại kín thông qua thiết kế khoa học, đạt được các chức năng tích hợp về chuyển đổi, phân phối, điều khiển và bảo vệ năng lượng, đồng thời cung cấp giải pháp truyền tải điện hiệu quả, đáng tin cậy và linh hoạt.

I. Các thành phần và chức năng cốt lõi của trạm biến áp kiểu hộp

Thiết kế kết cấu của trạm biến áp kiểu hộp tuân theo nguyên tắc “mô đun hóa và nén chặt”, thường gồm ba phần: phòng cao áp, phòng máy biến áp và phòng hạ thế. Mỗi khu vực được cách ly chức năng thông qua phân vùng hợp lý, đồng thời đảm bảo sự phối hợp hoạt động giữa các thiết bị.

Buồng điện áp cao Là "tuyến phòng thủ đầu tiên" cho đầu vào nguồn, nó chủ yếu được trang bị các công tắc tải điện áp cao, cầu chì điện áp cao, thiết bị chống sét và các thiết bị khác, chịu trách nhiệm nhận năng lượng điện cao áp từ lưới điện (mức điện áp phổ biến là 10kV hoặc 35kV) và đạt được điều khiển bật tắt, bảo vệ ngắn mạch và bảo vệ quá áp của mạch điện áp cao. Ngăn chặn sự cố lưới điện bên ngoài gây hư hỏng các thiết bị bên trong trạm biến áp.

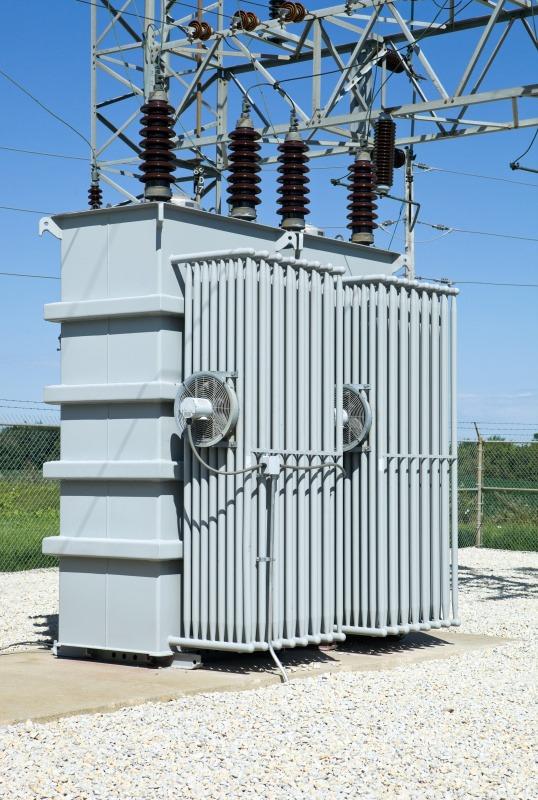

Phòng máy biến áp: Là "lõi chuyển đổi năng lượng" của trạm biến áp kiểu hộp và chứa các máy biến áp phân phối loại ngâm trong dầu hoặc loại khô. Chức năng cốt lõi của nó là giảm năng lượng điện cao áp thành năng lượng điện áp thấp (thường là 0,4kV, nghĩa là 380V/220V), đáp ứng nhu cầu phụ tải điện áp thấp như thiết bị sản xuất công nghiệp và điện dân dụng. Phòng máy biến áp thường được trang bị hệ thống thông gió và tản nhiệt (như tản nhiệt và quạt hướng trục) và thiết bị theo dõi nhiệt độ để đảm bảo máy biến áp hoạt động ổn định trong phạm vi nhiệt độ định mức và tránh suy giảm hiệu suất hoặc hư hỏng thiết bị do quá nhiệt.

Phòng hạ thế: Chịu trách nhiệm phân phối điện và bảo vệ điện đến “dặm cuối”. Bên trong được trang bị cầu dao điện áp thấp, cầu dao cách ly điện áp thấp, thiết bị chống rò rỉ, đồng hồ đo năng lượng và thiết bị bù công suất phản kháng, v.v. Cầu dao điện áp thấp có thể phân phối năng lượng điện áp thấp đến từng mạch điện theo nhu cầu điện năng của các tải khác nhau. Thiết bị chống rò rỉ có thể nhanh chóng cắt mạch trong trường hợp xảy ra tai nạn rò rỉ, đảm bảo an toàn cho nhân viên và thiết bị. Thiết bị bù công suất phản kháng cải thiện hệ số công suất, giảm tổn thất năng lượng và nâng cao hiệu suất cung cấp điện của lưới điện bằng cách bù công suất phản kháng trong lưới.

Ngoài ra, các trạm biến áp kiểu hộp hiện đại còn được tích hợp hệ thống giám sát thông minh, thu thập dữ liệu vận hành theo thời gian thực như điện áp, dòng điện, nhiệt độ và tải thông qua các cảm biến, đồng thời thực hiện giám sát từ xa, cảnh báo sớm sự cố và điều chỉnh thông minh với sự trợ giúp của công nghệ Internet of Things, cải thiện đáng kể hiệu quả vận hành, bảo trì và độ tin cậy của các trạm biến áp.

tôi. Ưu điểm kỹ thuật của trạm biến áp kiểu hộp: Tại sao chúng trở thành lựa chọn mới trong lĩnh vực điện

So với các trạm biến áp xây dựng dân dụng truyền thống,trạm biến áp kiểu hộpđã chứng minh những lợi thế đáng kể về nhiều mặt như xây dựng, vận hành và bảo trì, đây cũng là lý do cốt lõi cho việc ứng dụng rộng rãi của chúng trong những năm gần đây.

Thời gian xây dựng ngắn và chiếm diện tích đất nhỏ: Các trạm biến áp xây dựng dân dụng truyền thống đòi hỏi các thủ tục phức tạp như đào móng, xây tường và lắp đặt thiết bị, thời gian xây dựng thường kéo dài vài tháng, thậm chí nửa năm. Trạm biến áp kiểu hộp áp dụng mô hình chế tạo sẵn tại nhà máy và lắp ráp tại chỗ. Sau khi tất cả các thành phần được sản xuất và gỡ lỗi tại nhà máy, chúng được vận chuyển đến công trường và chỉ yêu cầu các thủ tục đơn giản như đổ móng và đấu nối cáp. Thời gian xây dựng có thể rút ngắn xuống còn 1-2 tuần, nâng cao đáng kể hiệu quả thực hiện các dự án cấp điện. Trong khi đó, diện tích sàn của các trạm biến áp dạng hộp chỉ bằng 1/5 đến 1/10 so với các trạm biến áp truyền thống. Lấy trạm biến áp kiểu hộp 10kV làm ví dụ, kích thước thông thường xấp xỉ 5m×3m×2,5m (dài × rộng × cao) và có thể bố trí linh hoạt trong các Không gian hẹp như dọc đường, trong các góc khu dân cư, ven các khu công nghiệp, giải quyết hiệu quả bài toán khan hiếm tài nguyên đất đô thị.

Độ tin cậy cao và khả năng thích ứng mạnh mẽ: Thân hộp của trạm biến áp kiểu hộp được làm bằng thép tấm cán nguội hoặc vật liệu hợp kim nhôm chất lượng cao, bề mặt đã trải qua quá trình xử lý chống ăn mòn và chống gỉ (như sơn tĩnh điện, mạ kẽm), có tính năng chống thấm nước, chống bụi, chống ăn mòn và chống va đập tuyệt vời. Nó có thể thích ứng với môi trường ngoài trời khắc nghiệt, đảm bảo thiết bị hoạt động ổn định bất kể nhiệt độ cao, thời tiết lạnh khắc nghiệt, mưa hay cát. Ngoài ra, thiết kế tích hợp của thiết bị giúp giảm các kết nối dây bên ngoài, giảm nguy cơ lỗi do tiếp xúc đường dây kém và nhiễu từ bên ngoài. Một số sản phẩm cao cấp còn có mức bảo vệ từ IP54 trở lên, cho phép chúng hoạt động an toàn trong môi trường công nghiệp ẩm ướt, bụi bặm hoặc điều kiện ngoài trời.

Chi phí vận hành và bảo trì thấp và vận hành thuận tiện: Trạm biến áp kiểu hộp được bố trí nhỏ gọn, được trang bị hệ thống giám sát tình trạng và chẩn đoán lỗi hoàn chỉnh. Nhân viên vận hành và bảo trì không cần phải vào bên trong hộp. Họ có thể hiểu được trạng thái hoạt động của thiết bị thông qua cửa sổ quan sát bên ngoài và nền tảng giám sát thông minh, giúp giảm đáng kể khối lượng công việc kiểm tra tại chỗ. Trong khi đó, do tính tích hợp cao của thiết bị nên việc phát hiện lỗi và bảo trì thuận tiện hơn. Khi xảy ra lỗi, bộ phận bị lỗi có thể được định vị và thay thế nhanh chóng, giảm thời gian mất điện. Ngoài ra, các trạm biến áp dạng hộp có mức tiêu thụ năng lượng tương đối thấp, đặc biệt là các trạm sử dụng máy biến áp loại khô, không có nguy cơ rò rỉ dầu. Điều này không chỉ làm giảm áp lực bảo vệ môi trường mà còn giảm chi phí bảo trì sau này (chẳng hạn như thay dầu thường xuyên và làm sạch vết dầu, v.v.).

Tính linh hoạt cao và khả năng mở rộng mạnh mẽ: Thiết kế mô-đun của trạm biến áp kiểu hộp mang lại cho nó tính linh hoạt tuyệt vời. Theo yêu cầu tải điện của người dùng, công suất máy biến áp, số mạch điện áp thấp và công suất bù công suất phản kháng có thể được lựa chọn linh hoạt để đạt được "tùy chỉnh theo yêu cầu". Khi phụ tải điện tăng, việc mở rộng và nâng cấp trạm biến áp cũng có thể đạt được bằng cách thêm các mô-đun hộp (chẳng hạn như mở rộng phòng hạ thế hoặc thêm thiết bị bù công suất phản kháng) hoặc thay thế máy biến áp có công suất lớn hơn. Không cần xây dựng trạm biến áp mới, giúp giảm đáng kể chi phí cải tạo sau này.

III. Kịch bản ứng dụng trạm biến áp kiểu hộp: Đáp ứng nhu cầu cung cấp điện trong nhiều lĩnh vực

Với những ưu điểm vượt trội, trạm biến áp dạng hộp đã được ứng dụng rộng rãi trong nhiều lĩnh vực như mạng lưới phân phối đô thị, khu công nghiệp, các dự án năng lượng mới, hạ tầng giao thông, các kịch bản cấp điện tạm thời, trở thành thành phần không thể thiếu và quan trọng của hệ thống điện.

Nâng cấp mạng lưới phân phối đô thị: Trong việc cải tạo các khu dân cư đô thị cũ, xây dựng các cộng đồng dân cư mới và các dự án tổ hợp thương mại, trạm biến áp kiểu hộp có thể đóng vai trò là thiết bị đầu cuối phân phối, trực tiếp cung cấp điện hạ thế ổn định cho người dân và người sử dụng thương mại. Kích thước nhỏ gọn và cách bố trí linh hoạt có thể tránh được tác động của việc xây dựng trạm biến áp truyền thống đến cuộc sống của người dân, đồng thời đáp ứng nhanh chóng nhu cầu ngày càng tăng về phụ tải điện đô thị và tạo điều kiện chuyển đổi lưới điện đô thị theo hướng “thông minh và gọn nhẹ”.

Các khu công nghiệp, xí nghiệp công nghiệp: Các nhà máy, nhà xưởng trong khu công nghiệp có yêu cầu cao về độ tin cậy, ổn định nguồn điện, phụ tải tiêu thụ điện năng biến động rất lớn. Trạm biến áp kiểu hộp có thể cung cấp các giải pháp cung cấp điện tùy chỉnh dựa trên nhu cầu sản xuất của doanh nghiệp. Ví dụ, chúng có thể được trang bị máy biến áp công suất lớn và thiết bị bù công suất phản kháng cho các doanh nghiệp tiêu thụ nhiều năng lượng và thiết bị ổn định điện áp cho các doanh nghiệp sản xuất chính xác để đảm bảo thiết bị sản xuất hoạt động bình thường. Ngoài ra, năng lực xây dựng nhanh chóng củatrạm biến áp kiểu hộpcũng có thể đáp ứng nhu cầu “cung cấp điện nhanh” cho các dự án xúc tiến đầu tư trong các khu công nghiệp, đảm bảo cho doanh nghiệp bắt đầu sản xuất trong thời gian sớm nhất.

Cơ sở hỗ trợ cho các dự án năng lượng mới Trong các dự án năng lượng mới như nhà máy quang điện và trang trại gió, trạm biến áp kiểu hộp, là "trạm tăng cường" hoặc "trạm phân phối", đảm nhận nhiệm vụ quan trọng là chuyển đổi năng lượng điện hạ thế do hệ thống phát điện năng lượng mới tạo ra (chẳng hạn như dòng điện một chiều được tạo ra bởi các mô-đun quang điện, được chuyển đổi thành dòng điện xoay chiều 380V thông qua bộ biến tần) thành năng lượng điện cao áp (chẳng hạn như 10kV hoặc 35kV) rồi kết nối nó vào lưới điện. Thiết kế mô-đun của nó có thể được kết hợp linh hoạt với các hệ thống phát điện năng lượng mới và đặc tính thích ứng với môi trường ngoài trời khắc nghiệt khiến nó trở thành thiết bị hỗ trợ lý tưởng cho các dự án năng lượng mới.

Cơ sở hạ tầng giao thông: Trong các kịch bản giao thông như khu vực dịch vụ đường cao tốc, tuyến đường sắt và vận chuyển đường sắt đô thị (tàu điện ngầm, đường sắt nhẹ), các trạm biến áp kiểu hộp có thể cung cấp dịch vụ cấp điện thường xuyên và khẩn cấp đáng tin cậy. Ví dụ, các trạm biến áp dạng hộp trong khu vực dịch vụ đường cao tốc có thể đảm bảo nhu cầu điện năng cho các thiết bị như cột sạc, hệ thống chiếu sáng và điều hòa không khí. Trạm biến áp dạng hộp dọc các tuyến đường sắt có thể cung cấp điện năng ổn định cho hệ thống tín hiệu và thiết bị thông tin liên lạc, đảm bảo an toàn vận tải đường sắt.

Kịch bản cung cấp điện tạm thời: Trong các kịch bản sử dụng điện tạm thời như công trường xây dựng và địa điểm tổ chức sự kiện quy mô lớn (như buổi hòa nhạc và sự kiện thể thao), các trạm biến áp dạng hộp đã trở thành thiết bị được ưu tiên để cung cấp điện tạm thời do tính cơ động và khả năng triển khai nhanh chóng. Trạm biến áp dạng hộp tại công trường có thể đáp ứng nhu cầu điện năng của các thiết bị như cẩu tháp, máy trộn bê tông, chiếu sáng công trình. Trạm biến áp dạng hộp tại các địa điểm tổ chức sự kiện quy mô lớn có thể đảm bảo cung cấp điện cho thiết bị sân khấu, hệ thống chiếu sáng khẩn cấp và hệ thống an ninh. Sau sự kiện, chúng có thể nhanh chóng được tháo dỡ và chuyển đến các địa điểm khác để tái sử dụng, đạt được hiệu quả sử dụng tài nguyên.

IV. Xu hướng phát triển tương lai: Phát triển song hành trí tuệ và xanh

Với việc chuyển đổi hệ thống điện theo hướng “lưới điện thông minh” và “xanh và ít carbon”, các trạm biến áp kiểu hộp cũng sẽ đón nhận những cơ hội phát triển mới và nâng cấp công nghệ. Trong tương lai, các trạm biến áp kiểu hộp sẽ chú trọng nhiều hơn đến “sự thông minh” và “xanh”, chẳng hạn như tích hợp công nghệ bản sao kỹ thuật số để đạt được khả năng quản lý kỹ thuật số trong toàn bộ vòng đời của thiết bị. Áp dụng các thiết bị tiết kiệm năng lượng hiệu quả hơn (chẳng hạn như máy biến áp tiết kiệm năng lượng hiệu suất cao và thiết bị đóng cắt tổn thất thấp) để giảm hơn nữa tổn thất điện năng; Khám phá mô hình "lưu trữ và sạc quang điện tích hợp", kết hợp các trạm biến áp kiểu hộp với hệ thống phát điện quang điện, hệ thống lưu trữ năng lượng và cọc sạc để tạo ra một trung tâm cung cấp năng lượng phân tán, tạo điều kiện thuận lợi cho việc tiêu thụ năng lượng mới và thúc đẩy sử dụng xe điện.

Tóm lại, các trạm biến áp kiểu hộp, như một giải pháp sáng tạo trong lĩnh vực phân phối điện, đang định hình lại phương thức xây dựng và vận hành của hệ thống điện với hiệu suất, độ tin cậy và tính linh hoạt cao. Trong hệ thống lưới điện thông minh và năng lượng xanh trong tương lai, các trạm biến áp kiểu hộp sẽ đóng vai trò quan trọng hơn nữa, cung cấp nguồn điện ổn định, hiệu quả và thân thiện với môi trường hơn cho sự phát triển kinh tế và xã hội.
