Công nghệ cốt lõi và ứng dụng thực tế của Thiết bị đóng cắt điện áp thấp cố định GGD là gì?

Công nghệ cốt lõi và ứng dụng thực tế củaThiết bị đóng cắt điện áp thấp cố định GGD?

Định nghĩa chính thức: Tủ phân phối hạ thế AC GGD là loại tủ tiêu chuẩnthiết bị đóng cắt hoàn chỉnh điện áp thấp AC cố định trong nhàđược thiết kế và sản xuất theo tiêu chuẩn quốc gia cho thiết bị đóng cắt hoàn chỉnh điện áp thấp. Nó có thể áp dụng cho các hệ thống phân phối điện áp thấp tần số điện, sử dụng tủ đứng trên sàn khép kín hoàn toàn và cấu trúc lắp đặt điện cố định. Nó chủ yếu được sử dụng để phân phối điện áp thấp, đo năng lượng điện, bảo vệ đường dây, bù công suất phản kháng và điều khiển mạch. Đây là thiết bị phân phối điện hạ thế cơ bản được tiêu chuẩn hóa và hoàn thiện nhất và được áp dụng rộng rãi nhất trong các lĩnh vực sản xuất công nghiệp, xây dựng công trình, hỗ trợ đô thị và phân phối năng lượng mới ở Trung Quốc.

Là thiết bị cốt lõi ở đầu cuối của hệ thống truyền tải và phân phối điện, thiết bị đóng cắt hạ thế quyết định trực tiếp đến độ an toàn, ổn định và chất lượng cung cấp điện của toàn bộ hệ thống phân phối. Với cấu trúc cơ khí hoàn thiện, hiệu suất vận hành ổn định, khả năng thích ứng môi trường mạnh mẽ và hiệu suất chi phí kỹ thuật vượt trội, thiết bị đóng cắt điện áp thấp cố định GGD từ lâu đã trở thành loại tủ cơ bản chủ đạo cho việc xây dựng mới, cải tạo và mở rộng các dự án phân phối điện. Bài viết này trình bày một cách có hệ thống toàn bộ kiến ​​thức cốt lõi về thiết bị đóng cắt GGD từ các khía cạnh giải thích mô hình, công nghệ kết cấu, nguyên lý thiết kế, các loại tủ chức năng, thành phần mạch, sự khác biệt trong lựa chọn mô hình, thích ứng kịch bản, lắp đặt, vận hành và bảo trì cũng như các lỗi thường gặp. Với cách diễn đạt phổ biến và tính thực tiễn cao, nó có thể được sử dụng làm tài liệu tham khảo cho việc học tập chuyên môn, lựa chọn thiết bị, thi công tại chỗ, nghiệm thu thiết bị cũng như vận hành và bảo trì hàng ngày.

I. Diễn giải mô hình và định vị sản phẩm

Ba chữ cái của GGD tương ứng với các thuộc tính cấu trúc và chức năng cốt lõi của thiết bị, làm cơ sở cơ bản để phân biệt các loại tủ và đánh giá ứng dụng thiết bị trong ngành phân phối điện hạ thế. Mỗi chữ cái xác định các đặc điểm thiết kế và ranh giới ứng dụng của thiết bị.

Chữ cái đầu tiên "G" đại diện cho cấu trúc tủ kim loại được bao bọc hoàn toàn. Thiết bị sử dụng thiết kế tủ kín tích hợp, khác với các giá đỡ phân phối điện mở và các hộp phân phối mở đơn giản. Nó có đầy đủ các chức năng ngăn bụi, ngăn tạp chất lạ và ngăn ngừa tiếp xúc ngẫu nhiên, tuân thủ các tiêu chuẩn bảo vệ an toàn của phòng phân phối điện tiêu chuẩn. Nó chỉ áp dụng cho các kịch bản phân phối điện trong nhà được tiêu chuẩn hóa và không được sử dụng để phân phối điện đơn giản tạm thời.

Chữ cái thứ hai “G” tượng trưng cho cấu trúc lắp đặt cố định, đây là điểm đặc biệt nhất của GGD. Toàn bộ các bộ phận điện sơ cấp và thứ cấp trong tủ đều được bắt vít và cố định trên các dầm chịu lực của tủ, không có kết cấu cơ khí di động như kéo, cắm, trượt, lò xo. Cấu trúc này từ bỏ sự tiện lợi của việc bảo trì đường dây trực tiếp, để đổi lấy độ cứng kết cấu cao hơn, khả năng chống va đập ngắn mạch mạnh hơn và trạng thái vận hành lâu dài ổn định hơn, thích ứng với yêu cầu hoạt động liên tục 7×24 giờ trong các tình huống công nghiệp.

Chữ "D" đại diện cho thuộc tính phân phối quyền lực đặc biệt. Thiết bị này hoàn toàn hướng đến các chức năng phân phối điện, tập trung vào việc truyền tải, phân phối, đo lường và bảo vệ năng lượng điện tần số điện áp thấp. Nó không hỗ trợ các chức năng điều khiển đặc biệt như điều chỉnh tốc độ tần số thay đổi và điều khiển chương trình tự động, đóng vai trò như một thiết bị hỗ trợ truyền tải điện thuần túy.

Tóm tắt Định vị Cốt lõi Sản phẩm: GGD là tủ phân phối chính hạ thế được tiêu chuẩn hóa với kiểu đặt sàn trong nhà, kết cấu hoàn toàn cố định, khả năng thích ứng dòng điện lớn mạnh mẽ, hoạt động ổn định và tính phổ quát cao. Nó chủ yếu được sử dụng làm thiết bị cung cấp năng lượng cốt lõi cơ bản cho các hệ thống phân phối năng lượng công nghiệp, xây dựng, đô thị và năng lượng mới.

II. Cấu trúc tủ, công nghệ sản xuất và logic thiết kế cơ bản

1. Cấu trúc khung tổng thể và ưu điểm cốt lõi

Thiết bị đóng cắt GGD sử dụng cấu trúc khung định hình lắp ráp, khác với các tủ hàn toàn bộ truyền thống. Thiết bị được lắp ráp bằng các cột, dầm và dầm đứng đặc biệt thông qua bu lông, tránh biến dạng tủ, ứng suất không đồng đều và biến dạng khung do công nghệ hàn toàn bộ gây ra, có độ chính xác tạo hình cao và tính đồng nhất về kết cấu tốt. Tuân theo logic thiết kế "bảo vệ khung chịu tải và vỏ tấm", tất cả tải trọng của thanh cái, công tắc và cáp đều được chịu bởi khung định hình cường độ cao, trong khi các tấm bên ngoài chỉ đảm nhận chức năng bảo vệ khép kín và cách ly bụi. Không xảy ra hiện tượng biến dạng khung, đóng cửa kém hay lệch, lỏng linh kiện trong quá trình vận hành lâu dài, đảm bảo độ bền kết cấu cao.

2. Chức năng thực tế của vật liệu tủ và công nghệ bề mặt

Tủ được làm bằng thép tấm cán nguội chất lượng cao, khung chịu lực lõi dày hơn giúp nâng cao khả năng chịu tải tổng thể và khả năng chống va đập cơ học. Bề mặt tủ áp dụng công nghệ phun bột tĩnh điện công nghiệp, không chỉ đơn thuần để trang trí bề ngoài mà còn có nhiều tác dụng bảo vệ thiết thực: thứ nhất, bảo vệ cách điện để ngăn chặn sự dẫn truyền rò rỉ của vỏ kim loại và giảm nguy cơ điện giật; thứ hai, chống ăn mòn và chống rỉ sét để thích ứng với môi trường phức tạp của phòng phân phối điện có độ ẩm, thông gió kém và tích tụ bụi và làm chậm quá trình lão hóa của tủ; thứ ba, khả năng chống cháy hồ quang để chống lại hồ quang được tạo ra bởi các mạch ngắn mạch nhỏ và hạn chế sự mở rộng của sự cố. Trong khi đó, tất cả các thành phần kim loại bao gồm khung tủ, cửa di động và tấm bên có thể tháo rời được kết nối với hệ thống nối đất thống nhất thông qua dây nối đất đặc biệt để tạo thành hệ thống bảo vệ đẳng thế toàn dải và loại bỏ rủi ro tích tụ tĩnh điện và vỏ điện gây ra.

3. Nguyên tắc an toàn cốt lõi của cách ly vật lý bốn vùng bên trong

Tủ GGD áp dụng bố cục phân vùng vật lý bốn vùng độc lập được tiêu chuẩn hóa, đây là thiết kế an toàn cốt lõi của thiết bị. Nó nhằm mục đích cách ly các lỗi, chặn hồ quang và thực hiện bảo vệ theo vùng, ngăn ngừa các lỗi cục bộ gây tê liệt toàn bộ tủ.

Phòng thanh cái phía trên: Là khu vực lõi có năng lượng cao nhất trong toàn bộ tủ, được bao bọc và bố trí độc lập với các thanh cái chính, dây trung tính và thanh nối đất bảo vệ, được trang bị đầy đủ vách ngăn và vỏ bọc cách điện. Nó có thể ngăn ngừa hiệu quả hiện tượng đoản mạch giữa các pha trên thanh cái do hồ quang công tắc phía dưới, lỗi cáp và các vật lạ rơi xuống, hạn chế các sự cố điện lớn ở khu vực trên cùng và bảo vệ tất cả các nhánh nguồn điện phía dưới khỏi bị hỏng.

Phòng linh kiện điện trung: Nó lắp đặt tập trung các bộ phận điện chính cốt lõi như cầu dao, máy biến áp và công tắc tơ. Cách bố trí trung tâm đảm bảo ứng suất đồng đều, tránh sự cộng hưởng và bù đắp của thiết bị khi vận hành dòng điện lớn. Việc lắp đặt bu lông cố định giúp loại bỏ các khoảng trống trong các tiếp điểm điện, giảm đáng kể khả năng xảy ra lỗi tần số cao như kết nối ảo, quá nhiệt và cháy.

Phòng cáp dưới: Một không gian độc lập dành riêng để đặt, uốn và cố định cáp vào và ra, thực hiện cách ly vật lý giữa mạch cáp và thanh cái điện áp cao. Nó tránh một cách hiệu quả các lỗi nối đất và đoản mạch của thanh cái do lão hóa cách điện cáp và hư hỏng vỏ bọc, tách biệt dây dẫn dòng điện mạnh và yếu, đạt được mạch gọn gàng và rõ ràng, đồng thời tạo điều kiện thuận lợi cho việc bảo trì và khắc phục sự cố sau này.

Khu vực vận hành thiết bị cửa trước: Nó chỉ bố trí các phụ kiện dòng điện yếu thứ cấp như dụng cụ, đèn báo, nút vận hành và công tắc chuyển mạch, thực hiện cách ly vật lý nghiêm ngặt giữa dòng điện mạnh và dòng điện yếu. Người vận hành không cần tiếp xúc với các mạch điện có điện áp cao trong quá trình kiểm tra hàng ngày, xem thông số và vận hành thiết bị, về cơ bản tránh được rủi ro điện giật cá nhân và cải thiện độ an toàn khi vận hành.

4. Chế độ nối dây đầu vào và đầu ra và điều chỉnh kịch bản

Từ dưới lên và từ dưới lên: Chế độ chủ đạo tiêu chuẩn công nghiệp, phù hợp với hầu hết các phòng phân phối điện có hệ thống dây điện theo rãnh. Cáp đi vào tủ từ rãnh đất với hệ thống dây điện được giấu kín, gọn gàng và an toàn, có thể áp dụng cho hầu hết các tình huống phân phối điện thông thường như nhà máy, tòa nhà và cộng đồng dân cư.

Top-in và top-out: Thích ứng với các phòng phân phối điện có bố trí toàn bộ cầu trên cùng, chủ yếu được sử dụng cho các phòng máy và nhà xưởng cao tầng với hệ thống dây cầu tập trung, ít bị cong cáp, mất đường dây thấp và đi dây trơn tru.

Top-in Bottom-out và Bottom-in Top-out: Các chế độ thích ứng đặc biệt, chủ yếu áp dụng cho các điều kiện làm việc đặc biệt như cải tạo phòng phân phối điện cũ, mở rộng mạch và hạn chế nối dây tại chỗ, có tính linh hoạt cao.

III. Kịch bản ứng dụng và logic phân phối điện của các tủ chức năng GGD khác nhau

Một hệ thống phân phối điện hạ thế hoàn chỉnh được xây dựng bằng cách kết hợp nhiều tủ GGD chức năng. Tất cả các tủ thực hiện nhiệm vụ tương ứng và hợp tác với nhau để tạo thành một hệ thống phân phối điện hoàn chỉnh tích hợp truy cập nguồn, phân phối tải, bảo vệ sự cố, tối ưu hóa hiệu quả năng lượng và đo điện.

1. Tủ điện vào (Cổng nguồn chính của hệ thống

Tủ đầu vào là đầu vào nguồn chính của toàn bộ hệ thống phân phối điện hạ áp, được trang bị cầu dao chính đa năng để đảm nhận chức năng chuyển mạch chính của hệ thống và bảo vệ sự cố sơ cấp. Nguồn điện đầu ra từ máy biến áp phía trên đi vào tủ đầu vào, được ổn định và bảo vệ bằng cầu dao chính, sau đó chuyển sang tất cả các tủ chức năng phía sau. Thiết bị tích hợp nhiều chức năng bảo vệ như quá tải, ngắn mạch, thấp áp, mất pha, đồng thời có thể ngắt điện ngay lập tức trong trường hợp hệ thống có lỗi lớn để bảo vệ đường dây và thiết bị phía sau. Hệ thống cấp điện đơn được trang bị một tủ đầu vào, trong khi hệ thống cấp điện dự phòng mạch kép yêu cầu hai tủ đầu vào khớp với một tủ nối.

2. Tủ đi (Thiết bị đầu cuối phân phối tải)

Là thiết bị lõi nhánh của hệ thống phân phối điện, tủ điện đi ra chia nguồn điện chính thành nhiều nhánh độc lập để thích ứng với các tải khác nhau như thiết bị điện, hệ thống chiếu sáng và cơ sở văn phòng. Áp dụng logic phân phối điện độc lập của một mạch với một bảo vệ, việc bảo vệ từng nhánh độc lập với nhau. Chỉ các nhánh bị lỗi ngắt trong trường hợp quá tải, ngắn mạch hoặc rò rỉ của một nhánh duy nhất mà không ảnh hưởng đến nguồn điện chung của hệ thống, thực hiện cách ly lỗi chính xác và tạo điều kiện khắc phục sự cố nhanh chóng và phục hồi nguồn điện.

3. Tủ bù công suất phản kháng (Lõi tối ưu hóa hiệu suất năng lượng của hệ thống)

Các kịch bản công nghiệp có tỷ lệ động cơ và thiết bị cảm ứng cao, tạo ra một lượng lớn tổn thất công suất phản kháng trong quá trình vận hành, dẫn đến hệ số công suất lưới thấp, sụt áp đường dây tăng, làm nóng thiết bị trầm trọng hơn và phí phạt hệ số công suất từ ​​các văn phòng cung cấp điện, làm tăng chi phí tiêu thụ điện của doanh nghiệp. Tủ bù công suất phản kháng tự động chuyển mạch các dàn tụ điện theo sự thay đổi phụ tải lưới theo thời gian thực để bù công suất phản kháng linh hoạt của hệ thống, ổn định điện áp lưới, giảm tổn thất đường dây và nâng cao hiệu quả sử dụng điện. Đối với điều kiện làm việc hài hòa với các bộ biến tần chuyên sâu và thiết bị tần số cao, cần lắp đặt các cuộn kháng để triệt tiêu sóng hài và ngăn chặn hiện tượng cháy của thiết bị bù.

4. Tủ nối (Lõi cấp điện liên tục nguồn kép)

Tủ nối được áp dụng đặc biệt cho các hệ thống cung cấp điện dự phòng có độ tin cậy cao với đường dây đầu vào kép và thanh cái kép. Trong điều kiện hoạt động bình thường, hai phần thanh cái được cấp điện độc lập bởi hai tủ điện đầu vào và tủ nối vẫn mở. Khi bất kỳ nguồn điện nào đến bị hỏng hoặc ngắt, tủ nối sẽ tự động đóng lại hoặc bằng tay và nguồn điện thông thường sẽ cấp nguồn cho cả hai phần thanh cái để tránh mất điện trên diện rộng. Nó được sử dụng rộng rãi trong các tình huống quan trọng có yêu cầu cao về tính liên tục của nguồn điện như bệnh viện, trung tâm mua sắm lớn, phòng dữ liệu, dây chuyền sản xuất công nghiệp và hệ thống phân phối điện chữa cháy.

5. Tủ đo đếm (Thiết bị đặc biệt để thanh toán điện năng)

Tủ đo đếm là tủ tiêu chuẩn đặc biệt dưới sự giám sát của bộ phận cung cấp điện. Cấu trúc tủ, cấu hình thành phần và công nghệ nối dây của nó tuân thủ nghiêm ngặt các thông số kỹ thuật chấp nhận nguồn điện. Tủ được trang bị đặc biệt máy biến áp đo đếm và đồng hồ đo điện năng thông minh nhằm thu thập, đếm chính xác tổng lượng điện năng tiêu thụ của hệ thống, làm cơ sở pháp lý cho việc quyết toán tiền điện. Tủ hỗ trợ kiểm soát niêm phong bằng chì, đồng thời cấm sửa đổi hệ thống dây điện và thiết bị riêng để đảm bảo việc đo điện tuân thủ, chính xác và có thể theo dõi.

IV. Nguyên lý cơ bản của mạch sơ cấp và thứ cấp

1. Mạch chính sơ cấp

Mạch chính sơ cấp là kênh chính có dòng điện mạnh của hệ thống, chủ yếu bao gồm các thanh cái chính, thanh cái nhánh, các tiếp điểm chính của cầu dao, cáp đến và đi và các đầu nối dây tải. Chức năng cốt lõi của nó là truyền tải và phân phối năng lượng điện công suất cao, kết nối trực tiếp các tải đầu cuối, xác định công suất cấp điện tổng thể và khả năng chống đoản mạch của tủ. Cấu trúc cố định của GGD đảm bảo cố định chắc chắn các bộ phận dẫn điện mà không có khe hở cắm di động và điện trở tiếp xúc ổn định. Nó không dễ bị quá nhiệt, kết nối ảo và cháy khi hoạt động với dòng điện cao trong thời gian dài, với khả năng chống hồ quang và chống va đập ngắn mạch tuyệt vời, thích ứng với hoạt động ở trạng thái ổn định lâu dài của các mạch dòng điện lớn chính.

2. Mạch điều khiển thứ cấp

Mạch điều khiển thứ cấp là hệ thống phụ trợ dòng điện yếu điện áp thấp hỗ trợ mạch sơ cấp. Nó không trực tiếp truyền năng lượng điện công suất cao và các chức năng cốt lõi của nó là giám sát, bảo vệ, điều khiển và cảnh báo sớm. Nó chủ yếu bao gồm bốn chức năng: thu thập dữ liệu vận hành theo thời gian thực như điện áp, dòng điện và mức tiêu thụ điện năng; phản hồi về trạng thái đóng, mở và lỗi của thiết bị; thực hiện bảo vệ quá tải, ngắn mạch, thiếu điện áp và các lỗi khác; hỗ trợ vận hành cục bộ và điều khiển từ xa. Điều khiển dòng điện mạnh gián tiếp thông qua dòng điện yếu giúp cải thiện đáng kể sự an toàn khi vận hành thiết bị cũng như sự thuận tiện trong vận hành và bảo trì.

V. Ưu điểm và nhược điểm cốt lõi của GGD

1. Ưu điểm chính

Đầu tiên, độ tin cậy hoạt động cao và tỷ lệ thất bại thấp. Thiết bị không có cấu trúc cơ khí dễ bị tổn thương như ngăn kéo, thanh trượt và lò xo, về cơ bản tránh được các lỗi như kẹt cơ, tiếp xúc kém và hỏng linh kiện, thích ứng với hoạt động liên tục 24 giờ và giảm áp lực vận hành và bảo trì sau này.

Thứ hai, cấu trúc vững chắc và khả năng chịu lỗi mạnh mẽ. Với việc lắp đặt linh kiện cố định và bố trí thanh cái gọn gàng, ổn định, cấu trúc tủ sẽ không bị lỏng lẻo, các linh kiện sẽ không bật ra ngoài và hồ quang sẽ không lan rộng trong trường hợp xảy ra sự cố ngắn mạch hệ thống, đảm bảo khả năng kiểm soát lỗi mạnh mẽ.

Thứ ba, tính phổ quát và khả năng tương thích cao. Thiết bị này có mức độ tiêu chuẩn hóa cao, tương thích với nhiều linh kiện điện hạ thế phổ biến khác nhau với các phụ kiện công nghiệp được sử dụng rộng rãi và không có rào cản kỹ thuật tùy chỉnh, cho phép bảo trì, cải tạo và mở rộng công suất nhanh chóng.

Thứ tư, tính linh hoạt đổi mới cao. Tủ có nội thất rộng rãi, không có kết cấu dư thừa, cho phép bổ sung thêm các mạch phân phối điện mới, mô-đun giám sát thông minh và mô-đun bù công suất phản kháng theo nhu cầu vận hành, bảo trì sau này, thích ứng với việc nâng cấp, cải tạo các phòng phân phối điện cũ.

Thứ năm, hiệu suất chi phí nổi bật. Với công nghệ sản xuất hoàn thiện và chi phí sản xuất hàng loạt thấp, giá của nó thấp hơn nhiều so với các thiết bị đóng cắt kiểu ngăn kéo có cùng công suất phân phối điện, phù hợp cho việc thực hiện dự án phân phối điện quy mô lớn.

2. Nhược điểm chính

Đầu tiên, vận hành và bảo trì không đủ thuận tiện và bảo trì tắt nguồn bắt buộc. Tất cả các bộ phận đều được lắp đặt cố định mà không có bộ phận bảo trì có thể rút ra độc lập, cần phải tắt nguồn điện phía trên để bảo trì lỗi mạch đơn và thay thế thiết bị, không thể thực hiện bảo trì đường dây trực tiếp.

Thứ hai, mức độ mô đun hóa thấp và khả năng thay thế đơn vị kém. Không có tiêu chuẩn mô-đun thống nhất và cách bố trí bên trong cũng như kích thước lắp đặt của các tủ từ các nhà sản xuất khác nhau là khác nhau, không thể thực hiện được việc trao đổi trực tiếp các bộ phận mạch như tủ ngăn kéo.

Thứ ba, khả năng thích ứng hạn chế với các kịch bản cao cấp. Bị hạn chế bởi tính năng bảo trì khi tắt nguồn, nó không thể đáp ứng các nhu cầu cung cấp điện tiêu chuẩn cao như bảo trì thường xuyên, không mất điện và cung cấp điện cho tải chính xác.

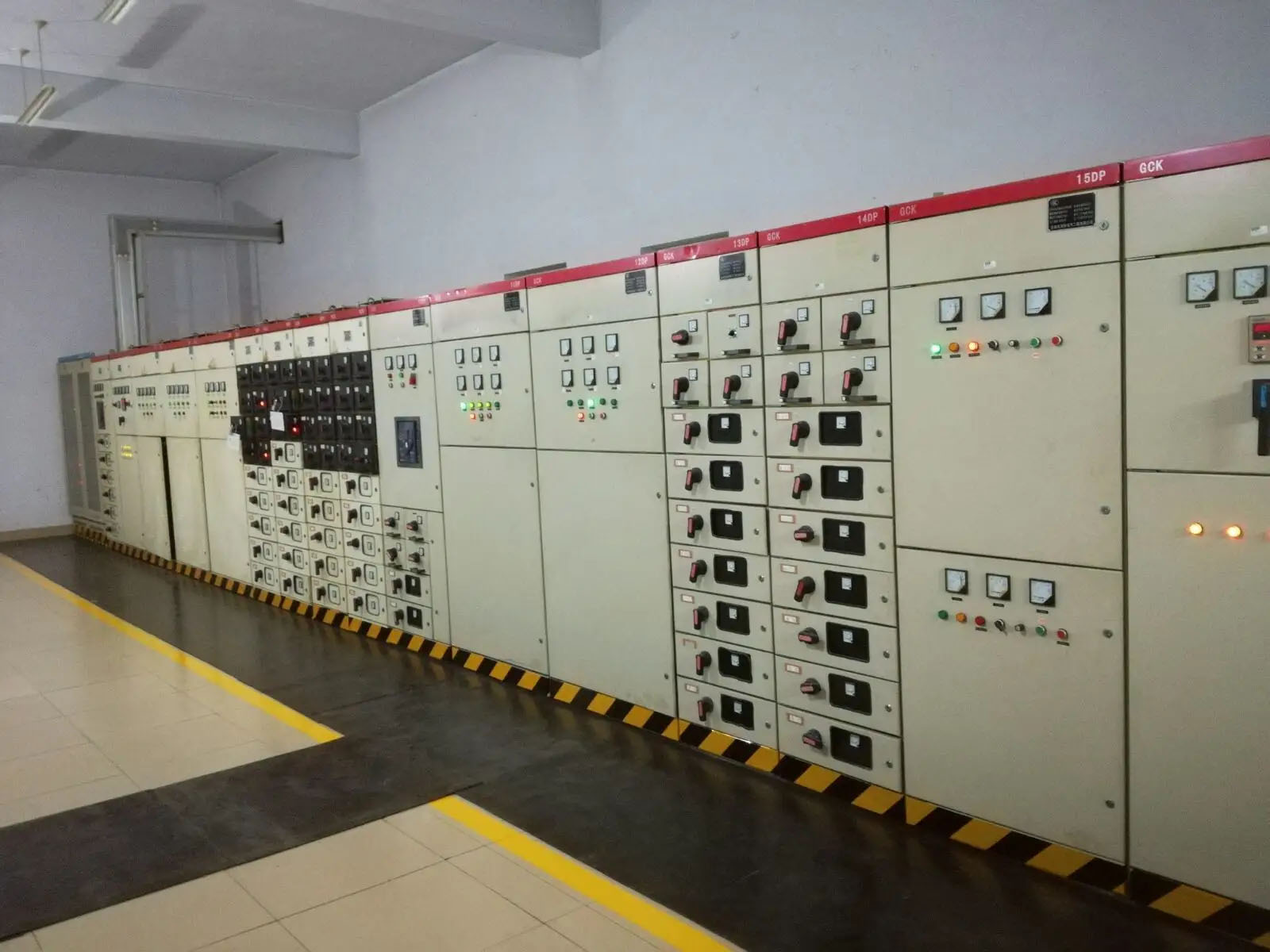

VI. Sự khác biệt và logic lựa chọn các loại tủ GGD, GCK và MNS

GGD, GCK và MNS là ba loại tủ chủ đạo trong ngành phân phối điện hạ thế của Trung Quốc. Sự khác biệt cốt lõi của chúng nằm ở dạng cấu trúc, chế độ vận hành và bảo trì, mức độ tin cậy và khả năng thích ứng với kịch bản hơn là hình thức bên ngoài.

GGD: Cấu trúc hoàn toàn cố định không có ngăn kéo di động, có cấu trúc ổn định, khả năng chống đoản mạch mạnh, chi phí thấp và hiệu suất dòng điện lớn tuyệt vời. Nhược điểm của nó là cần phải bảo trì khi tắt nguồn, thích hợp cho các tủ chính của hệ thống, phân phối điện chính và phân phối điện tải ổn định thông thường.

GCK: Cấu trúc nửa ngăn kéo với các mạch điện ra có thể kéo ra và thay thế độc lập, cho phép bảo trì trực tuyến các mạch đơn. Nó cân bằng sự ổn định và sự thuận tiện trong vận hành, chủ yếu thích ứng với tải điện của xưởng và điều kiện làm việc cần bảo trì thường xuyên.

MNS: Tủ ngăn kéo đầy đủ mô-đun cao cấp với khả năng thay thế linh kiện mạnh mẽ, độ thông minh cao, mức độ bảo vệ cao, hiệu quả vận hành và bảo trì cao nhưng chi phí cao, áp dụng cho các trung tâm dữ liệu, sản xuất chính xác, thương mại cao cấp và các tình huống tải trọng quan trọng không bị gián đoạn.

Công thức lựa chọn ngành: Chọn GGD cho các dự án phân phối điện ở trạng thái ổn định thông thường, các mạch chính dòng điện lớn và các dự án được kiểm soát ngân sách; chọn GCK cho nguồn điện nhà xưởng và điều kiện làm việc bảo trì thường xuyên; chọn MNS cho các tình huống cao cấp, không yêu cầu mất điện và tải chính xác.

VII. Kịch bản áp dụng và không thể áp dụng

1. Các kịch bản áp dụng ưu tiên

Phòng phân phối điện chính của nhiều nhà máy, phòng phân phối điện của các tòa nhà và cộng đồng dân cư, hệ thống kết nối lưới điện hạ áp của trạm quang điện, tủ phân phối điện chính tạm thời cho các công trường xây dựng, phân phối điện chính của xưởng nhà máy, phân phối điện thông thường của thành phố, phân phối điện tập trung của phòng bơm nước và phòng quạt, và các kịch bản phân phối điện cơ bản khác với tải ổn định và không có nhu cầu bảo trì thường xuyên.

2. Tình huống không được đề xuất

Phân phối điện lõi của trung tâm dữ liệu, phân phối điện khẩn cấp cho phòng mổ bệnh viện, phân phối điện cho phòng thí nghiệm dụng cụ chính xác, phân phối điện cho dây chuyền sản xuất cốt lõi của tự động hóa công nghiệp, các phụ tải chính yêu cầu dừng khởi động thường xuyên và bảo trì theo thời gian thực cũng như các trạm điện thông minh không cần giám sát cấp cao có yêu cầu cao về tính liên tục của nguồn điện cũng như hiệu quả vận hành và bảo trì.

VIII. Cài đặt, vận hành, bảo trì và phân tích lỗi thường gặp

1. Các điểm chính của cài đặt lõi

Tủ được lắp đặt cố định trên tường, đặt trên sàn. Nhiều tủ phải được cân bằng chính xác và ghép chặt trong quá trình bố trí để đảm bảo khớp nối đối đầu thanh cái phẳng, ứng suất tủ đồng đều và cửa đóng mở trơn tru. Hệ thống dây cáp tuân thủ nghiêm ngặt nguyên tắc phân vùng dòng điện mạnh và yếu để tránh nhiễu điện từ, đảm bảo tín hiệu bảo vệ và thiết bị thứ cấp ổn định, đồng thời đạt được hệ thống dây tổng thể gọn gàng và cố định chắc chắn.

2. Yêu cầu cốt lõi về an toàn nối đất

Nối đất đáng tin cậy toàn dải là sự đảm bảo cốt lõi cho hoạt động an toàn của GGD. Tất cả các bộ phận bằng kim loại như khung tủ, cửa di động, tấm ốp bên, dầm lắp và khay cáp phải được nối với hệ thống nối đất. Cửa di động được kết nối bằng dây nối đất linh hoạt đặc biệt để tránh sự cố nối đất do oxy hóa và ăn mòn các điểm bản lề, ngăn chặn toàn diện các nguy cơ rò rỉ điện, tĩnh điện, điện giật và hư hỏng thiết bị.

3. Thông số kỹ thuật vận hành và bảo trì hàng ngày

Kiểm tra định kỳ hàng ngày không cần mở tủ; điều kiện vận hành thiết bị có thể được đánh giá thông qua các thiết bị gắn trên cửa và đèn báo. Bảo trì tủ nội bộ phải thực hiện nghiêm ngặt bốn quy trình an toàn: tắt nguồn, xác minh tắt nguồn, treo biển cảnh báo và nối đất. Việc mở tủ trực tiếp bị nghiêm cấm. Bảo trì thường xuyên tập trung vào việc loại bỏ bụi trong tủ, cố định thanh cái và thiết bị đầu cuối, kiểm tra mạch thứ cấp và kiểm tra tình trạng nối đất để loại bỏ trước những nguy cơ tiềm ẩn.

4. Các lỗi thường gặp và phân tích nguyên nhân

Tủ quá nóng bất thường: Lỗi thiết bị thường gặp nhất, chủ yếu là do lỏng các đầu nối dây, lỏng bu lông thanh cái và uốn cáp không đủ, dẫn đến điện trở tiếp xúc quá mức và sinh nhiệt. Nó thuộc về các vấn đề trong quá trình xây dựng và vận hành chứ không phải do lỗi chất lượng của tủ.

Cắt nhánh thường xuyên: Chủ yếu là do tải phía sau quá tải, rò rỉ điện trên đường dây và lỗi thiết bị đầu cuối, không phụ thuộc vào chính tủ. Các lỗi có thể được truy tìm và loại bỏ bằng cách kiểm tra tải nhánh tương ứng.

Dữ liệu thiết bị bất thường: Chủ yếu là do dây mạch thứ cấp bị lỏng, lỗi máy biến áp hoặc nhiễu điện từ tín hiệu dòng điện yếu. Việc khắc phục sự cố có thể được hoàn thành nhanh chóng bằng cách kiểm tra mạch điều khiển thứ cấp trước.

IX. Tình trạng phát triển và tóm tắt ứng dụng

Là một thiết bị phân phối điện áp thấp được tiêu chuẩn hóa và trưởng thành đã được xác minh qua nhiều thập kỷ thực hành kỹ thuật, thiết bị đóng cắt điện áp thấp cố định GGD là thiết bị lõi cơ bản không thể thiếu trong hệ thống phân phối và truyền tải điện áp thấp của Trung Quốc. So với tủ ngăn kéo mô-đun cao cấp, GGD thiếu các ưu điểm thông minh cao, lặp lại nhanh và không cần bảo trì, nhưng nó đáp ứng chính xác nhu cầu của hầu hết các điều kiện làm việc phân phối điện thông thường ở Trung Quốc. Với những ưu điểm cốt lõi là cấu trúc ổn định, độ an toàn và độ tin cậy cao, tính phổ quát mạnh mẽ và hiệu suất chi phí cao, nó từ lâu đã chiếm lĩnh thị trường chính về phân phối điện dân dụng, công nghiệp, đô thị và năng lượng mới. Với việc liên tục tiêu chuẩn hóa và nâng cấp kỹ thuật điện, công nghệ tủ GGD và cấu hình an toàn liên tục được tối ưu hóa và lặp lại, củng cố hơn nữa vị trí nền tảng của nó trong phân phối điện hạ thế và mang lại sự đảm bảo vững chắc cho hoạt động an toàn, ổn định và lâu dài của nhiều hệ thống điện khác nhau.

X. Câu hỏi thường gặp (Hỏi đáp ngắn gọn)

Câu hỏi 1: Định nghĩa và đặc điểm cốt lõi của thiết bị đóng cắt GGD là gì?Trả lời: GGD là thiết bị đóng cắt hoàn chỉnh điện áp thấp cố định trong nhà tiêu chuẩn. Nó sử dụng cấu trúc đặt trên sàn khép kín hoàn toàn với các bộ phận cố định, có độ ổn định cao, khả năng chống ngắn mạch mạnh, tỷ lệ hỏng hóc thấp và hiệu suất chi phí cao để phân phối, đo lường và bảo vệ điện áp thấp thông thường.

Câu 2: Sự khác biệt cốt lõi giữa GGD, GCK và MNS là gì?Trả lời: GGD hoàn toàn cố định, ổn định và tiết kiệm chi phí nhưng cần bảo trì khi tắt nguồn. GCK là loại có thể vẽ được một phần và MNS là loại có thể vẽ được theo mô-đun hoàn toàn, cả hai đều hỗ trợ bảo trì trực tiếp với chi phí và hiệu quả cao hơn.

Câu hỏi 3: Kịch bản nào thích GGD hơn và kịch bản nào không được khuyến nghị?Trả lời: GGD phù hợp cho các nhà máy, tòa nhà, phân phối điện ổn định trong thành phố và quang điện. Nó không áp dụng cho các trung tâm dữ liệu, nguồn điện khẩn cấp của bệnh viện, phòng thí nghiệm chính xác và các tình huống mất điện liên tục cần bảo trì trực tiếp thường xuyên.

Q4: Tại sao phải tiến hành bảo trì nội bộ GGD khi tắt nguồn?Đáp: Tất cả các thành phần đều được lắp đặt cố định mà không có bộ phận có thể kéo cách ly. Việc mở tủ trực tiếp có thể gây đoản mạch hồ quang và điện giật, vì vậy việc bảo trì khi tắt nguồn là bắt buộc.

Câu 5: Lỗi GGD thường gặp nhất và cách phòng ngừa là gì?Trả lời: Lỗi phổ biến nhất là quá nhiệt do các đầu nối lỏng lẻo và tiếp xúc kém. Việc buộc chặt, làm sạch bụi và kiểm tra nối đất thường xuyên có thể ngăn ngừa những lỗi đó một cách hiệu quả.

Câu hỏi 6: Những loại tủ nào tạo thành hệ thống phân phối điện GGD hoàn chỉnh?Trả lời: Một hệ thống hoàn chỉnh bao gồm các tủ bù công suất phản kháng đến, đi, bù công suất phản kháng, tủ nối và đo sáng để thực hiện đầy đủ các chức năng phân phối, bảo vệ và đo sáng điện.

Câu hỏi 7: Chức năng cốt lõi của thiết kế ngăn cách bốn vùng của tủ là gì?Trả lời: Nó cách ly các khu vực chức năng và các dòng điện khác nhau, hạn chế sự lan truyền hồ quang, ngăn chặn sự tiếp xúc ngẫu nhiên và sự mở rộng lỗi, đồng thời cải thiện độ ổn định và an toàn vận hành tổng thể.
