Máy biến áp phân phối ngâm dầu có bộ thay đổi nấc không tải

Máy biến áp phân phối ngâm dầu có bộ đổi nấc không tải là sản phẩm đáng tin cậy của nhà máy Ceho. Lõi sử dụng các tấm thép silic cán nguội định hướng dạng hạt có độ thấm cao. Nó có thiết kế kiểu lõi với các khớp lệch hoàn toàn và cấu trúc phân đoạn. Các cột lõi có mặt cắt ngang hình tròn nhiều bậc, trong khi gông và lõi duy trì mặt cắt ngang đồng đều.

Cốt lõi của sản phẩm này sử dụng các tấm thép silic cán nguội định hướng dạng hạt có độ thấm cao. Nó có thiết kế kiểu lõi với các khớp lệch hoàn toàn và cấu trúc phân đoạn. Các cột lõi có mặt cắt ngang hình tròn nhiều bậc, trong khi gông và lõi duy trì mặt cắt ngang đồng đều.

Cuộn dây sử dụng các kênh dầu lượn sóng được tẩm không sơn bóng và liên kết bằng dải nén. Tất cả các cuộn dây đều là cuộn dây đồng tâm. Cuộn dây điện áp cao có các vòi tương ứng với yêu cầu về điện áp của vòi, được kết nối với bộ chuyển đổi vòi được gắn trên nắp bình. Điều này cho phép truyền điện áp giữa 10kV và 20kV và điều chỉnh điện áp sau khi ngắt điện.

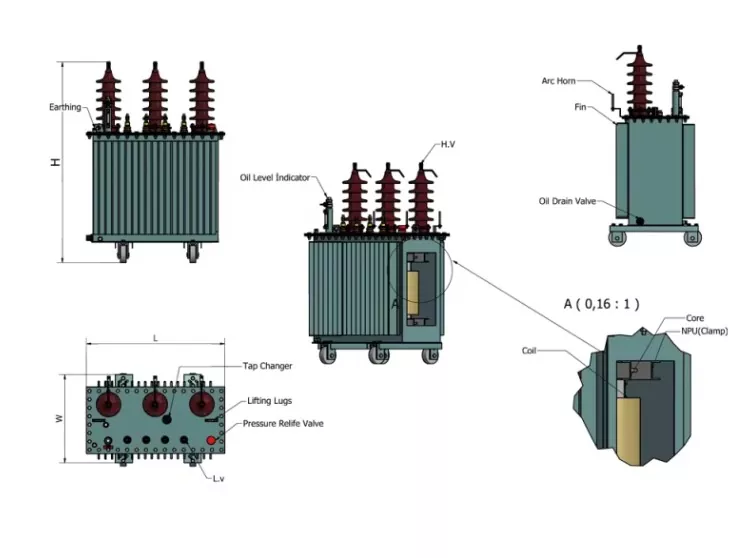

Thiết bị bảo vệ an toàn Máy biến áp 30~2000kVA được trang bị van giảm áp. Rơle khí có thiết bị đầu cuối báo động và ngắt có thể được lắp đặt theo yêu cầu của người dùng. Thiết bị đo nhiệt độ dầu Tất cả các máy biến áp đều có ổ cắm nhiệt kế bằng thủy tinh gắn trên đỉnh bể, kéo dài 120±10 mm vào trong dầu. Máy biến áp 1000~2000kVA có nhiệt kế tín hiệu ngoài trời. Máy biến áp phân phối ngâm dầu có bình đổi vòi không tải được thiết kế với vách tôn, được hoàn thiện bằng màng sơn tĩnh điện bền bỉ. Các cánh tản nhiệt dạng sóng không chỉ giúp làm mát mà còn có chức năng như các bộ phận “thở”, độ đàn hồi của chúng bù đắp cho sự thay đổi thể tích dầu do biến động nhiệt độ. Do đó, máy biến áp kín hoàn toàn sẽ loại bỏ nhu cầu sử dụng bình chứa dầu, giảm chiều cao tổng thể. Đổ dầu chân không trong quá trình đóng gói sẽ loại bỏ hoàn toàn độ ẩm khỏi máy biến áp, ngăn không cho dầu máy biến áp tiếp xúc với không khí. Điều này ngăn chặn hiệu quả sự xâm nhập của oxy và nước có thể làm giảm hiệu suất cách nhiệt và đẩy nhanh quá trình lão hóa dầu, do đó loại bỏ nhu cầu kiểm tra lấy mẫu dầu định kỳ.

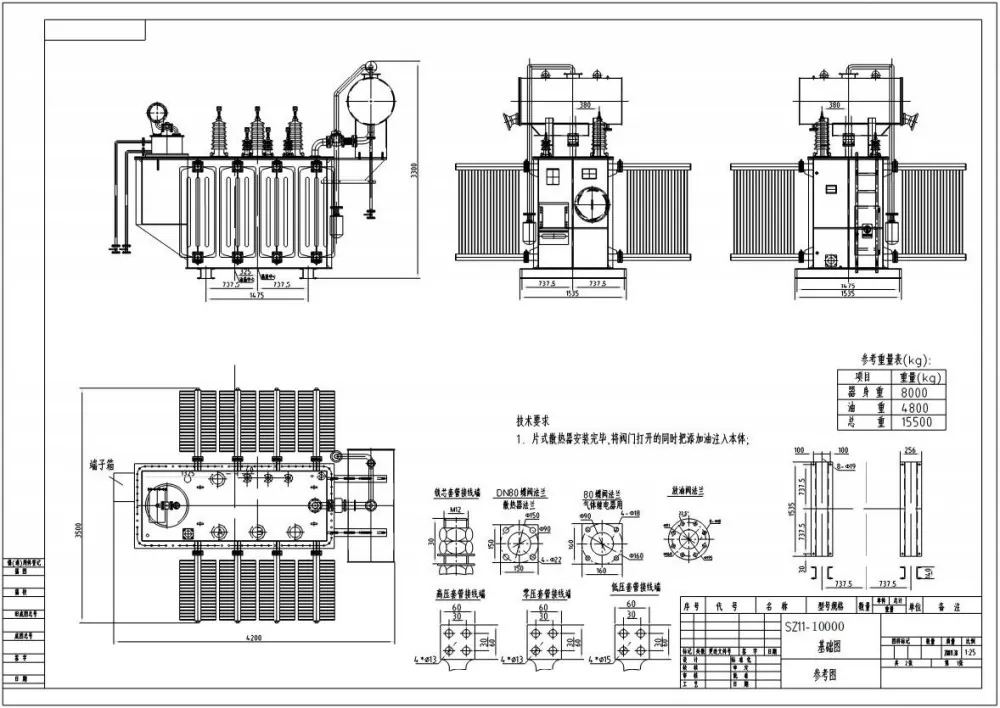

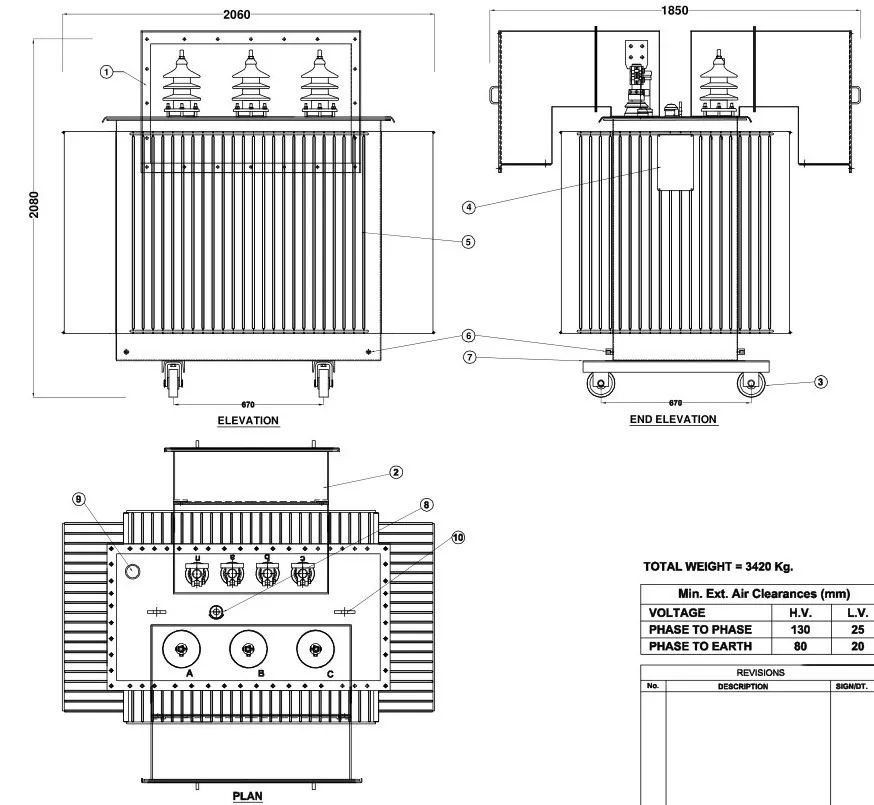

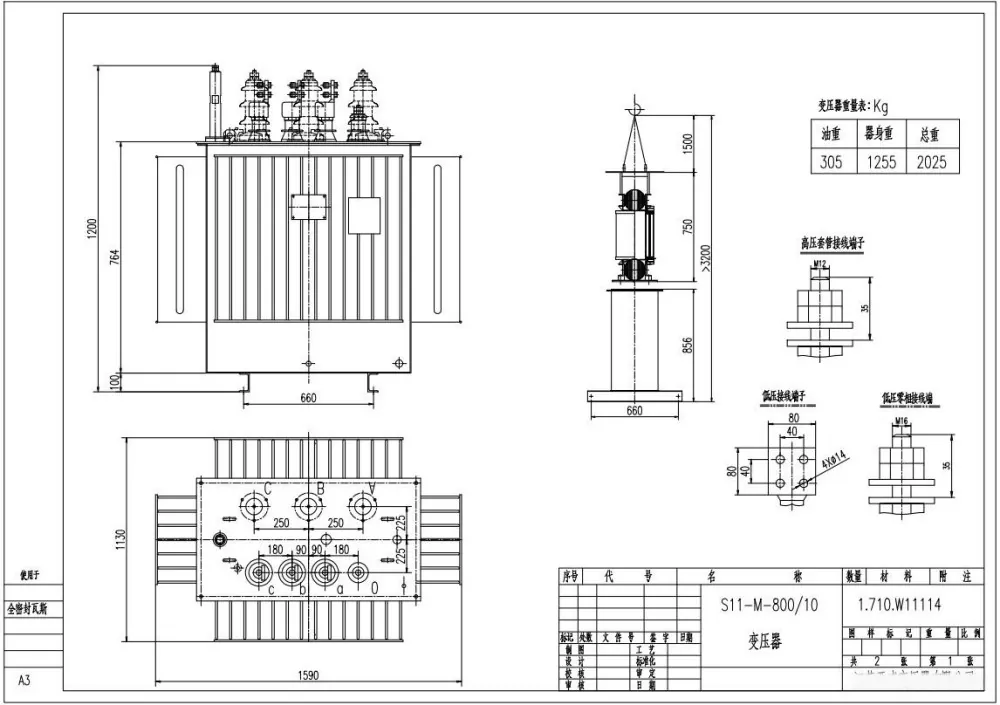

Thông số kỹ thuật

Kiểm tra máy biến áp phân phối trước khi vận hành

1. Kiểm tra chứng nhận máy biến áp; nếu chứng nhận vượt quá hai tháng, hãy kiểm tra lại điện trở cách điện.

2. Kiểm tra mức dầu và lỗ thông hơi của Máy biến áp phân phối ngâm dầu có bộ thay đổi nấc không tải; không rò rỉ dầu, tình trạng dầu bình thường với hệ thống thông gió đầy đủ.

3. Kiểm tra tính toàn vẹn của ống lót cách điện điện áp cao/thấp và các dây dẫn liên quan; đảm bảo các bu lông được an toàn.

4. Xác nhận vị trí công tắc điều chỉnh điện áp là chính xác; xác minh cầu chì điện áp cao/thấp được kết hợp đúng cách.

5. Đảm bảo các thiết bị chống sét hoạt động đầy đủ; Điện trở nối đất đo được phải đạt tiêu chuẩn.

6. Không quan sát thấy hiện tượng bất thường ở dây cáp hoặc thanh cái.

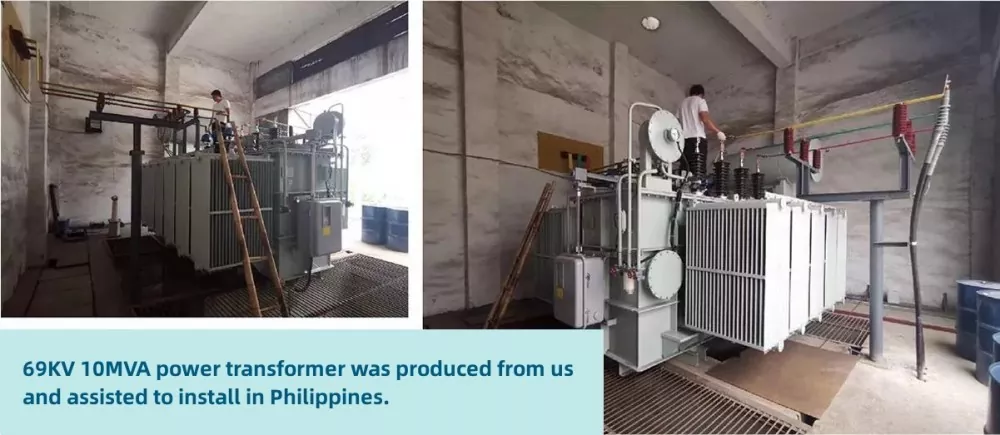

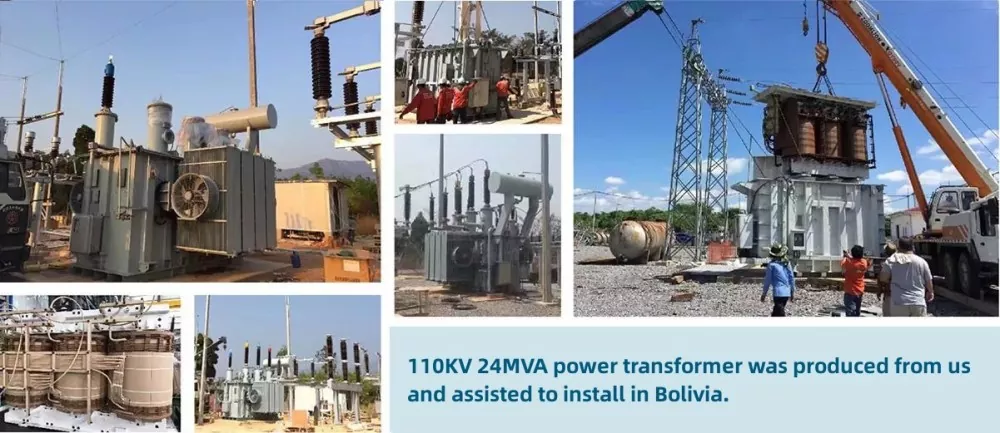

Hình ảnh khách hàng

Lưu ý bảo trì

● Vận hành thủ công yêu cầu tắt máy theo lịch trình trước để thay thế bộ đổi vòi.

● Thường xuyên kiểm tra độ mòn cơ học của bộ đổi nấc trên Máy biến áp phân phối ngâm dầu có Bộ đổi nấc không tải.

● Giám sát chất lượng dầu để đảm bảo hiệu suất cách nhiệt và làm mát.
