Máy cắt chân không cao áp trong nhà ZN85

Bạn có thể yên tâm mua Máy cắt chân không cao áp trong nhà ceho  ZN85 từ nhà máy của chúng tôi. Bộ ngắt mạch chân không cao áp trong nhà dòng ZN85-40.5 (sau đây gọi là bộ ngắt mạch) phù hợp với hệ thống điện xoay chiều ba pha 50Hz có điện áp định mức 33kV/40,5kV. Máy cắt chân không điện áp cao trong nhà ZN85 được sử dụng trong các doanh nghiệp công nghiệp và khai thác mỏ, nhà máy điện, trạm biến áp và các vị trí khác để chuyển mạch dòng tải, dòng quá tải và dòng sự cố. Bộ ngắt mạch và cơ chế vận hành của nó áp dụng bố cục thẳng đứng, giúp giảm độ sâu của bộ ngắt mạch một cách hiệu quả.

Bộ ngắt ba pha và các bộ phận tích điện liên quan của nó được cách ly bằng ba xi lanh cách điện bằng nhựa epoxy độc lập để tạo thành cấu trúc cách điện tổng hợp. Trong quá trình hoạt động bình thường, bộ ngắt mạch có thể đáp ứng các yêu cầu về khe hở không khí và khoảng cách đường dây, đồng thời kích thước tổng thể giảm đáng kể. Các thành phần mạch dẫn điện chính (bộ ngắt chân không và các kết nối dẫn động/tĩnh) được lắp đặt trong các xi lanh cách điện với khoảng cách pha chỉ 300 mm. Tất cả các kết nối điện trong mạch chính là kết nối cố định và xi lanh cách điện được gắn phía trên khung cầu dao.

Trong khung của cầu dao có lắp đặt một cơ cấu vận hành lò xo đặc biệt. Các đặc điểm cấu trúc của Máy cắt chân không điện áp cao trong nhà ZN85 đặc biệt thích hợp cho việc bố trí các máy cắt theo chiều dọc. Nguyên lý thiết kế của cơ chế rất đơn giản, đường cong đầu ra và hiệu suất được tối ưu hóa theo đặc tính và yêu cầu của máy cắt chân không 33kV/40,5kV.

Bố cục tổng thể của Máy cắt chân không cao áp trong nhà ZN85 hợp lý, thẩm mỹ và đơn giản. Cấu trúc nhỏ gọn, vận hành linh hoạt, hiệu suất điện đáng tin cậy, tuổi thọ dài, bảo trì thuận tiện và cấu trúc cơ khí không cần bảo trì khiến nó trở thành lựa chọn lý tưởng cho hoạt động thường xuyên và các ứng dụng hoặc điều kiện làm việc đòi hỏi khắt khe.

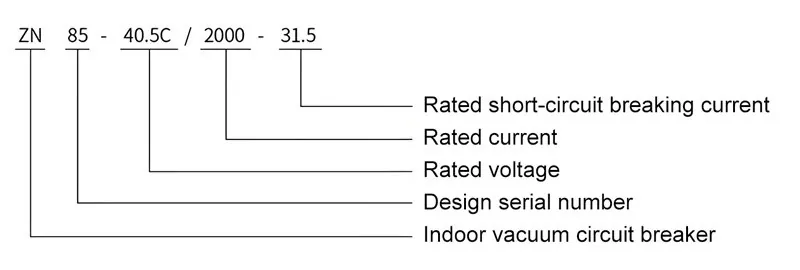

Thông số sản phẩm

Ghi chú liên quan

Điều kiện hoạt động bình thường:

◆ Nhiệt độ môi trường: dưới 40oC; nhiệt độ trung bình hàng ngày: dưới 35oC; nhiệt độ môi trường tối thiểu: -15oC;

◆ Độ ẩm tương đối: trung bình hàng ngày ≤95%; trung bình hàng tháng 90%;

◆ Áp suất hơi nước trung bình hàng ngày 2,2kPa; trung bình hàng tháng 1,8kPa;

◆ Độ cao: dưới 1000m;

◆ Môi trường xung quanh: Cần xác nhận rõ ràng là không có bụi, khói, khí ăn mòn hoặc dễ cháy, ô nhiễm hơi nước hoặc sương muối;

◆ Các rung động bên ngoài hoặc chuyển động của mặt đất ảnh hưởng đến thiết bị đóng cắt và điều khiển là không đáng kể;

◆ Biên độ nhiễu điện từ gây ra trong hệ thống thứ cấp không được vượt quá 1,6kV;

◆ Điều kiện sử dụng đặc biệt: Nếu được lắp đặt ở độ cao hơn 1000 mét, nhiệt độ không khí xung quanh vượt quá điều kiện sử dụng bình thường hoặc dễ ngưng tụ do độ ẩm cao, vui lòng liên hệ với chúng tôi để tùy chỉnh.
