Công tắc cách ly cao áp ngoài trời GW4

Bạn có thể yên tâm mua Công tắc cách ly điện áp cao ngoài trời Ceho GW4 từ nhà máy của chúng tôi. Nó bao gồm đế, giá đỡ cách điện, bộ phận dẫn điện và cơ cấu vận hành. Mỗi cột có hai giá đỡ, với một lưỡi dẫn điện được gắn ở đầu trên của mỗi giá đỡ. Điểm tiếp xúc của lưỡi dao nằm giữa hai giá đỡ. Một ống bọc ổ trục được gắn ở đầu dưới của giá đỡ. Được dẫn động bởi cơ chế vận hành, lưỡi dao có thể xoay theo chiều ngang 90°, từ đó đóng mở công tắc.

Đặc điểm kết cấu

● Loại xoay ngang hai cột: Hai trụ cách điện trên mỗi cực, lưỡi tiếp xúc quay ngang 90° ở giữa để hoàn thành việc đóng mở, có thể nhìn thấy vết đứt, đáp ứng yêu cầu “năm biện pháp bảo vệ”.

● Tất cả các dòng đều có thể được trang bị công tắc nối đất: Có thể chọn nối đất đơn, nối đất đôi hoặc không nối đất, công tắc nối đất và công tắc chính được khóa liên động.

● Cơ chế vận hành linh hoạt: Công tắc cách ly cao áp ngoài trời GW4 cấu hình tiêu chuẩn CS11 (thủ công) hoặc CS17 (có loại nối đất), cơ cấu điện CJ6 tùy chọn để vận hành từ xa.

● Khả năng chống ăn mòn cao: Phần dẫn điện được mạ bạc/thiếc, phần thép được mạ kẽm nhúng nóng hoặc thép không gỉ, phần đế làm bằng hợp kim nhôm hoặc thép mạ kẽm nhúng nóng, thích hợp cho các khu vực ven biển, bị ô nhiễm nặng.

● Thiết kế mô-đun: Ba cực được liên kết bằng một thanh kết nối, việc điều chỉnh pha có thể được thực hiện nhanh chóng tại chỗ, góc lắp đặt có thể điều chỉnh từ 0–30°.

Tại sao chọn chúng tôi?

◆ Công tắc cách ly điện áp cao ngoài trời GW4 sử dụng cấu trúc chuyển mạch tiếp điểm và mở hai cột, có tính năng làm sạch tiếp điểm tự động và cải thiện độ tin cậy của tiếp điểm.

◆ Các ngón tay tiếp xúc được làm bằng loại vật liệu mới có độ bền cao, độ dẫn điện cao và độ đàn hồi cao. Các tiếp điểm được kẹp bởi lực đàn hồi của chính các ngón tay tiếp xúc, tránh sự giảm lực kẹp tiếp xúc do ăn mòn lò xo và ủ nhiệt, do đó ngăn chặn một vòng luẩn quẩn làm tăng điện trở tiếp xúc và làm nóng tiếp điểm trầm trọng hơn.

◆ Phần quay của công tắc được thiết kế để vận hành không cần bảo trì. Đế xoay sử dụng cấu trúc kín, ngăn hơi nước, bụi và khí độc hại xâm nhập. Điều này đảm bảo cho các ổ trục và mỡ gốc lithium molybdenum disulfide luôn hoạt động trong môi trường tốt, chống rỉ sét, mất dầu mỡ và khô, từ đó đảm bảo mô men hoạt động của Công tắc cách ly cao áp ngoài trời GW4 sẽ không tăng sau thời gian dài hoạt động. Sử dụng chốt bằng thép không gỉ, phù hợp với kết cấu ổ trục tự bôi trơn không dầu; các thành phần thép được mạ kẽm nhúng nóng, đảm bảo nó linh hoạt, nhẹ, đáng tin cậy và không rỉ sét.

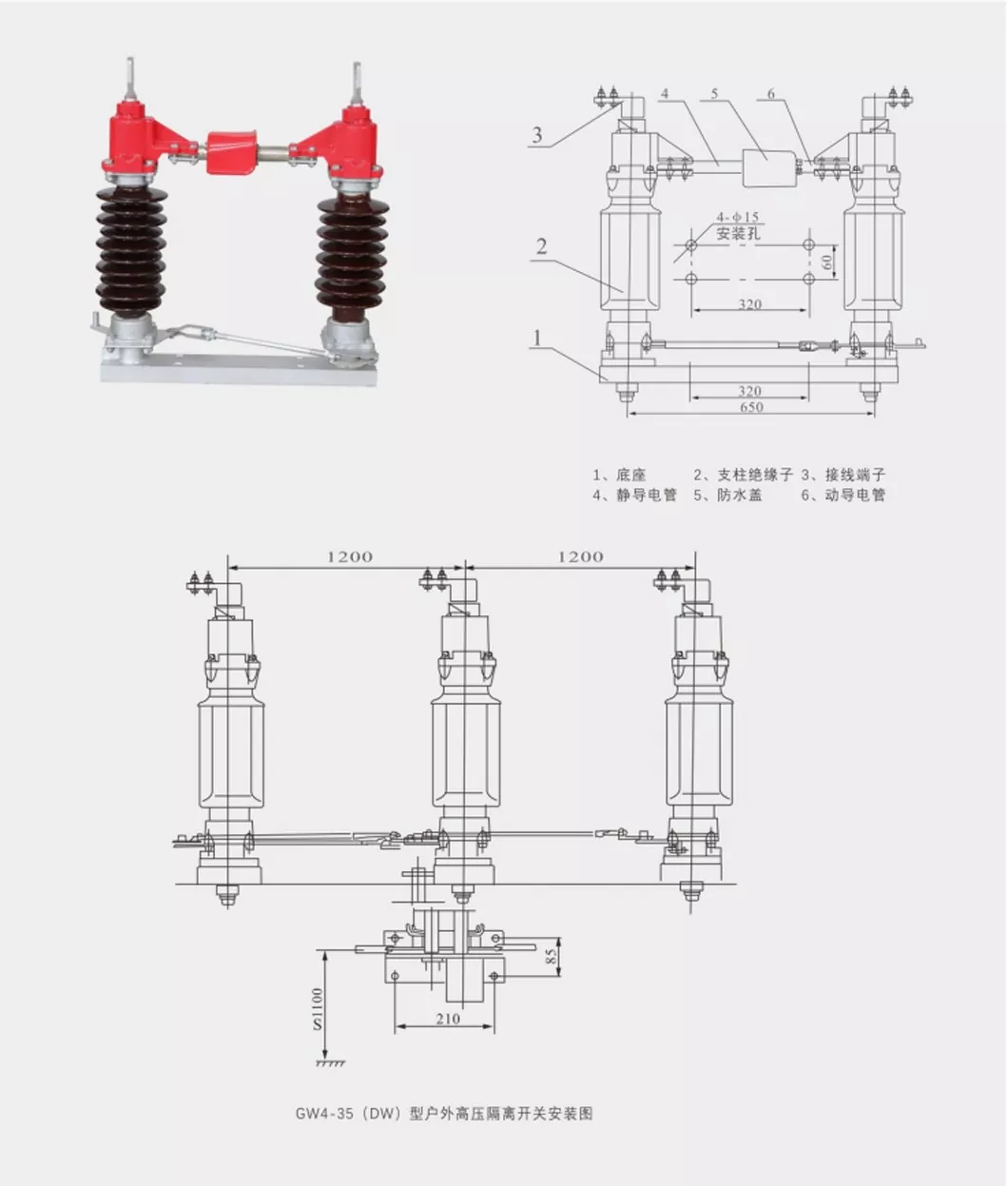

Hình dạng và kích thước lắp đặt

Thông số kỹ thuật chính
