Công tắc cách ly cao áp ngoài trời GW9

Ceho là nhà sản xuất và cung cấp chuyên cung cấp Switch cách ly cao áp ngoài trời GW9. Công tắc dòng GW9 phù hợp với các thiết bị điện cao áp ngoài trời có điện áp định mức AC 50Hz ba pha 0kV/15kV/20kV. Chúng được sử dụng để cách ly điện của đường dây truyền tải điện áp cao trong quá trình truyền tải không tải, bảo trì thanh cái điện áp cao, cầu dao và các thiết bị điện khác, cũng như để cách ly điện của đường dây điện áp cao đang hoạt động. Sản phẩm của chúng tôi có thể được chia thành các mạch cách ly tụ điện nhỏ và dòng điện cảm ứng. Cấu trúc của nó đơn giản và hợp lý, sử dụng các phụ kiện bằng đồng-nhôm, vỏ kín bằng thép không gỉ và đế mạ kẽm nhúng nóng, mang lại khả năng chịu áp lực và chống ăn mòn tuyệt vời cũng như hiệu suất đáng tin cậy. Nhẹ và dễ lắp đặt, không cần vệ sinh hay bảo trì thường xuyên, nó phù hợp với nhiều đoạn và nhánh khác nhau của đường dây phân phối 10-20kV ở khu vực thành thị và nông thôn, cũng như các đoạn bảo trì có điểm ngắt kết nối rõ ràng. Công tắc cách ly điện áp cao ngoài trời GW9 rẻ tiền là một thiết bị điện cao áp ngoài trời tiện lợi.

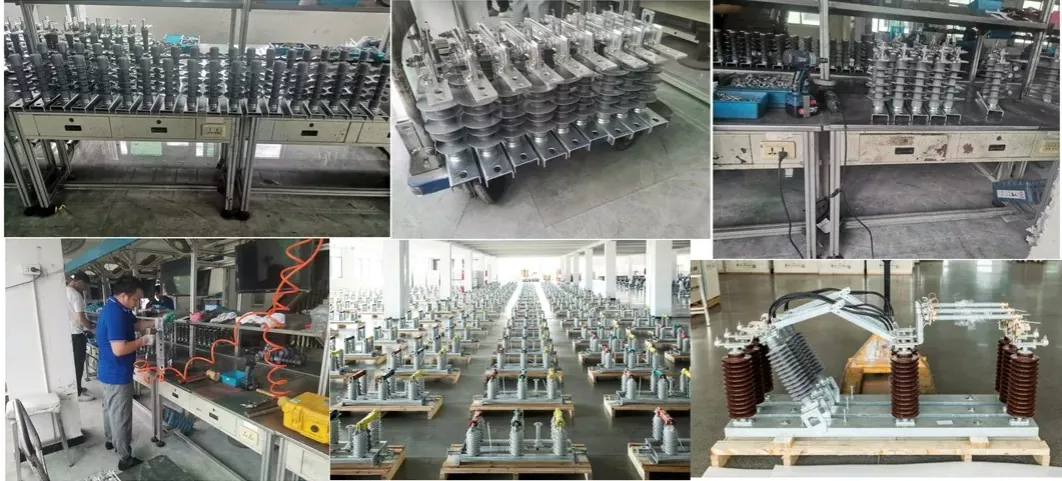

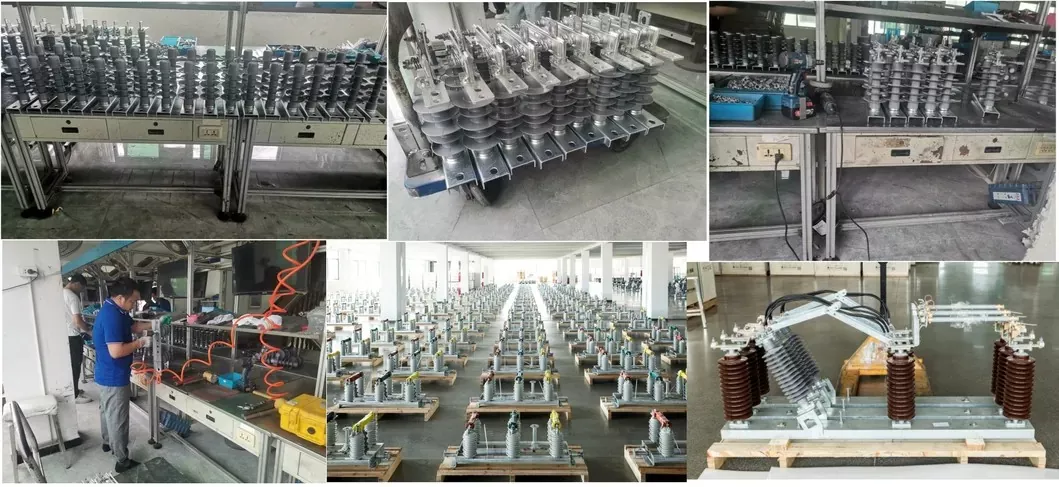

Nhà máy của chúng tôi

(H) Bộ ngắt kết nối/công tắc cách ly AC một pha điện áp cao ngoài trời dòng GW9-12 (sau đây gọi là "bộ ngắt kết nối/công tắc cách ly") được sử dụng để chuyển mạch các đường dây 10kV dưới điện áp và không tải, cũng như để cách ly điện của xe buýt điện áp cao đã được đại tu, bộ ngắt mạch và các thiết bị điện khác khỏi đường dây điện áp cao trực tiếp.

Bộ ngắt kết nối/Công tắc cách ly tuân thủ các tiêu chuẩn kỹ thuật của công tắc cách ly dòng điện và điện áp GB/T 1985-2014 cũng như công tắc nối đất, công tắc cách ly AC điện áp cao và công tắc nối đất DL/T 486-2010.

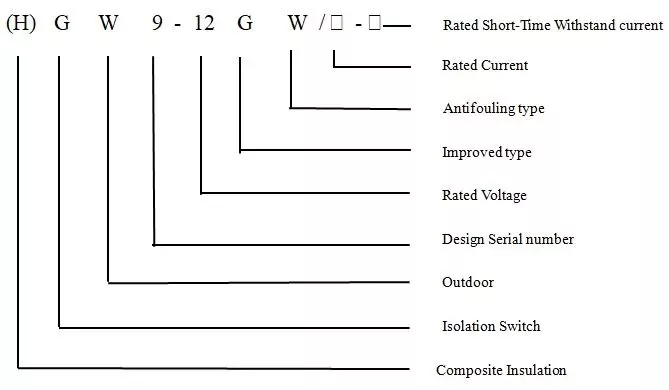

MÔ HÌNH VÀ Ý NGHĨA

Điều kiện môi trường để sử dụng

1. Độ cao: Không quá 1000 mét. Nếu độ cao cao hơn 1000 mét, mức cách nhiệt định mức phải được điều chỉnh cho phù hợp.

2. Nhiệt độ môi trường: Giới hạn trên +45oC, giới hạn dưới -40oC, nhiệt độ trung bình của tháng nóng nhất 30oC, chênh lệch nhiệt độ tối đa hàng ngày 25K.

3. Cường độ bức xạ mặt trời (ngoài trời): 0,1W/cm2

4. Tốc độ gió/Áp suất gió (Ngoài trời): 0,5 m/s / 700Pa

5. Mức độ ô nhiễm: Loại E

6. Độ dày lớp phủ: Không quá 20mm

7. Độ ẩm: Độ ẩm tương đối trung bình hàng ngày không quá 95%, độ ẩm tương đối trung bình hàng tháng không quá 80%

8. Hiệu suất địa chấn: Gia tốc ngang 0,3m/2, gia tốc dọc 0,15m/s²

9. Hệ số an toàn: Sóng ba chu kỳ cộng hưởng sin, hệ số an toàn lớn hơn 1,67.

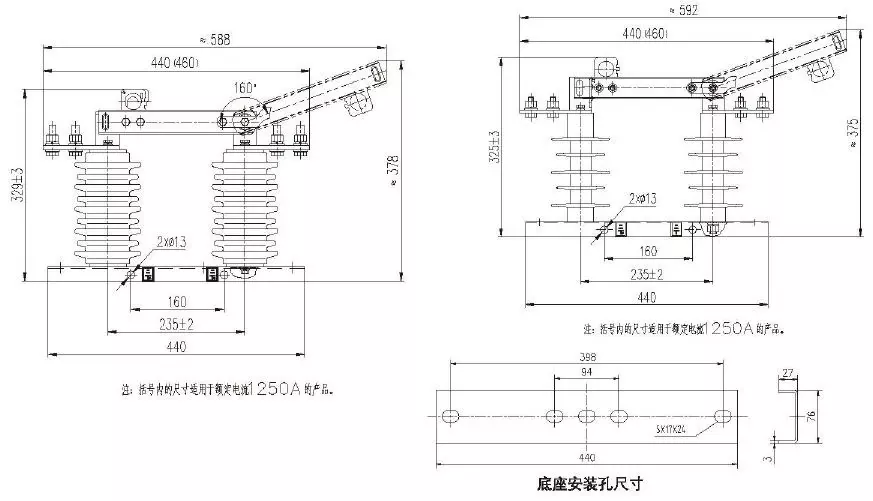

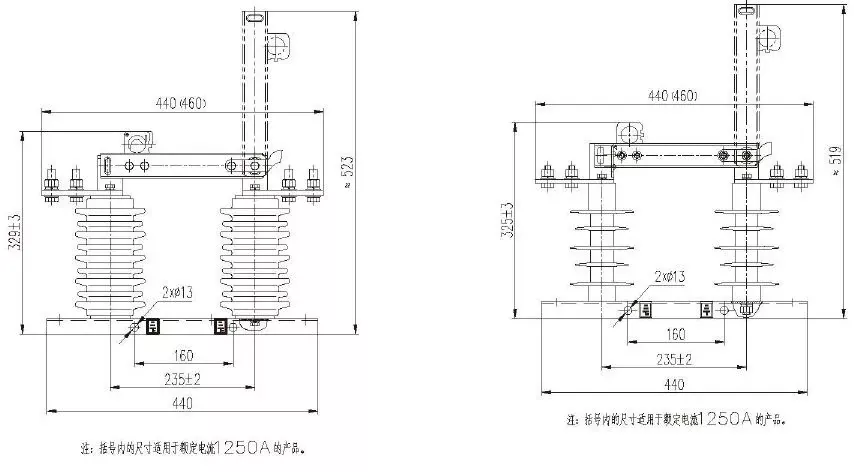

KÍCH THƯỚC LẮP ĐẶT VÀ OUTLINE

Dữ liệu kỹ thuật

Ưu điểm chính

1. Cấu trúc sản phẩm và khả năng chống ăn mòn được cải thiện đáng kể. Khi đóng lại, tấm dẫn điện có chức năng tự khóa. Để mở, chỉ cần kéo móc khóa để tự động mở khóa. Đế được trang bị lò xo dẫn điện và vỏ lò xo; thiết bị tự khóa bao gồm tấm khóa, móc khóa và lò xo móc khóa. Tất cả các bộ phận tiêu chuẩn đều được làm bằng thép không gỉ không từ tính SUS304 với lớp sơn sáng bóng và khả năng chống ăn mòn tuyệt vời.

2. Tấm dẫn điện không có khóa dừng; góc mở xoay tối đa không nhỏ hơn 160 độ và đế tấm dẫn điện không có kẹp thép không gỉ. Quá trình lắp đặt thụ động, tán đinh và có độ đàn hồi cao được sử dụng để duy trì lực kẹp tiếp xúc.

3. Các thành phần mạch chính của Công tắc cách ly cao áp ngoài trời GW9 sử dụng đồng đỏ T2. Các tiếp điểm và thiết bị đầu cuối cố định được đúc liền, giải quyết hoàn toàn các vấn đề về tiếp xúc do hàn các tiếp điểm và thiết bị đầu cuối cố định trước đây.

4. Tất cả các bộ phận dẫn điện trong mạch chính đều được mạ bạc với độ dày không dưới 20 mm và được xử lý chống oxy hóa kín. Lớp mạ bề mặt sáng và bền, có khả năng chống oxy hóa mạnh, độ dẫn điện tuyệt vời và điện trở mạch 80mmΩ.

5. Các đầu nối dây sử dụng cấu trúc hai lỗ, được làm bằng hợp kim đồng cứng, có lớp mạ bạc bên ngoài.

6. Công tắc này sử dụng lò xo tiếp xúc áp suất bên ngoài, với các tiếp điểm dẫn điện tiếp xúc với cấu trúc "hồ quang cố định", mang lại áp suất đồng đều cao và chức năng tự làm sạch. Áp suất tiếp xúc không đổi trong thời gian dài, đảm bảo độ an toàn và độ tin cậy của sản phẩm trong quá trình vận hành đường dài.

7. Chất cách điện được làm bằng vật liệu composite cao su gốm hoặc cao su silicon có độ bền cao và được thiết kế với khoảng cách đường dây lớn, đáp ứng yêu cầu chống ô nhiễm loại E, có khả năng chống ô nhiễm tốt và đặc tính hoạt động đường dài.

8. Khoảng cách tối thiểu từ các bộ phận chuyển động của Công tắc cách ly cao áp ngoài trời GW9 đến mặt đất lớn hơn 200mm và khoảng cách giữa các điểm ngắt lớn hơn 230mm, phù hợp với các khu vực có độ cao lớn.
