Thiết bị chính vòng cách điện bằng khí thân thiện với môi trường HB-12

Ceho là nhà sản xuất tại Trung Quốc và bạn có thể tự tin mua Thiết bị chính vòng cách nhiệt bằng khí thân thiện với môi trường HB-12 của chúng tôi. Và chúng tôi sẽ cung cấp cho bạn dịch vụ sau bán hàng tốt nhất và giao hàng kịp thời. Thiết bị chính dạng vòng này là một bộ thiết bị phân phối điện hoàn chỉnh 12KV, AC 50Hz ba pha, hệ thống bus đơn và phân đoạn bus đơn.

Gửi yêu cầu

Mô tả Sản phẩm

Thiết bị chính vòng cách điện bằng khí thân thiện với môi trường HB-12 là bộ thiết bị phân phối hoàn chỉnh có điện áp 12KV, AC ba pha 50Hz, hệ thống thanh cái đơn và hệ thống thanh cái đơn. Nó có cấu trúc đơn giản, hoạt động linh hoạt, khóa liên động đáng tin cậy và lắp đặt thuận tiện. Những người dùng khác nhau có thể được cung cấp các giải pháp kỹ thuật thỏa đáng cho các ứng dụng khác nhau. Bằng việc áp dụng công nghệ cảm biến, công nghệ điều khiển tự động và công nghệ thông tin, cùng với hiệu suất kỹ thuật tiên tiến và các giải pháp lắp ráp đơn giản, linh hoạt, nó có thể đáp ứng nhu cầu thị trường không ngừng thay đổi và phù hợp với yêu cầu thông minh của lưới điện.

Thiết bị chính vòng cách điện bằng khí thân thiện với môi trường HB-12 được áp dụng cho mạng vòng cáp công nghiệp và dân dụng cũng như các dự án thiết bị đầu cuối mạng phân phối. Đối với việc tiếp nhận và phân phối năng lượng điện, nó đặc biệt thích hợp để phân phối điện trong các khu dân cư đô thị, trạm biến áp thứ cấp nhỏ, văn phòng chuyển mạch, hộp nhánh cáp, trạm biến áp kiểu hộp, doanh nghiệp công nghiệp và khai thác mỏ, trung tâm mua sắm, sân bay, tàu điện ngầm, sản xuất điện gió, bệnh viện, địa điểm thể thao, đường sắt, đường hầm và những nơi khác.

Điều kiện dịch vụ

Nhiệt độ không khí xung quanh: -40oC-+50oC

Độ ẩm: Giá trị tương đối trung bình tối đa, hàng ngày<95%, hàng tháng<90%

Độ cao: 4000 M

Khả năng chống địa chấn: 8 độ

Sử dụng trong điều kiện đặc biệt có thể được thương lượng

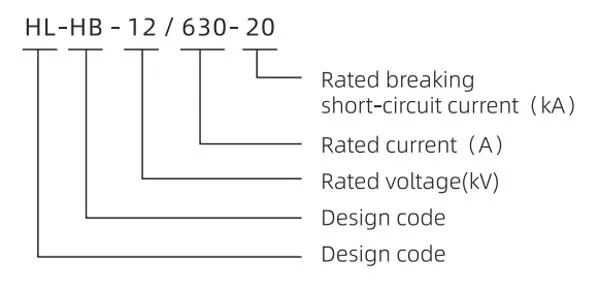

Người mẫu

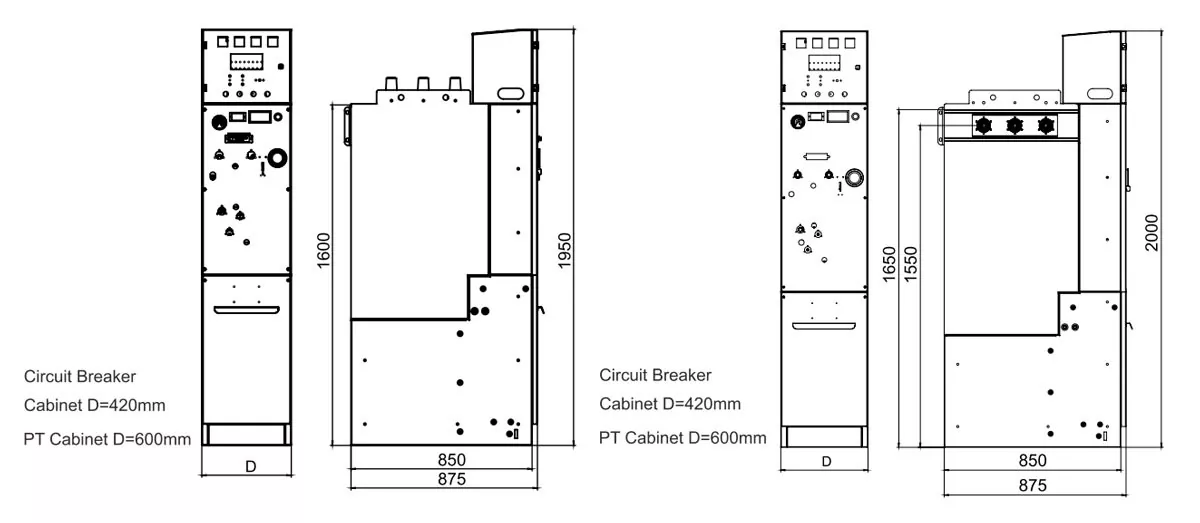

Kích thước của thiết bị đóng cắt

Kích thước tủ (W×D×H)	Tủ ngắt mạch	Tủ kết nối cáp	tủ PT
Mở rộng hàng đầu	420×850×1950	420×850×1950	600×850×1950
Mở rộng bên	420×850×2000	420×850×2000	600×850×1950

Thông số kỹ thuật

Các thông số kỹ thuật chính của RMU cách nhiệt bằng khí môi trường

Điện áp định mức	kV	12
Đánh giá hiện tại	A	630
Phương pháp dập tắt hồ quang		Ống chuyển đổi chân không
phương pháp cách nhiệt		Không khí tinh khiết hoặc nitơ
Dòng điện ngắn mạch định mức	kV	20
Thời gian ngắt mạch định mức	lần	30
Dòng điện đóng ngắn mạch định mức (cực đại)	kV	50
Dòng điện chịu được thời gian ngắn định mức 3s (rms)	cái	20 (Mạch chính), 17, 4 (Mạch nối đất)
Dòng điện chịu được đỉnh định mức	cái	50 (Mạch chính), 43, 5 (Mạch nối đất)
Tần số nguồn chịu được điện áp (1 phút)	kV	42 (Pha với đất, pha với pha), 48(ngắt)
Điện áp chịu xung sét	kV	75(Pha với đất, pha với pha), 85(ngắt)
Xả một phần	máy tính	20
Đánh giá trình tự hoạt động của vcbs		O-0.3s-co-180s-co
Chịu được lỗi hồ quang bên trong	KA\S	20/0,5
Tuổi thọ cơ khí	lần	10000 (VCB) 3000 ( Dao cách ly, Dao nối đất)
Điện trở mạch chính từng pha	mΩ	120
Dòng điện tạo ngắn mạch định mức của dao nối đất (giá trị đỉnh)	các	43, 5
Thời gian đóng dao nối đất	lần	2
Mức độ bảo vệ	MPa	IP67 (Hộp gas), IP4X (vỏ thân máy)
Áp suất khí định mức (áp suất đo)	MPa	0.02
Áp suất khí vận hành tối thiểu	0/0	0
Đánh giá tỷ lệ rò rỉ hàng năm	trang/phút	0.01
Độ ẩm trong hộp khí	kV	150
Điện áp chịu được tần số nguồn mạch phụ (1 phút)		2

Thông số kỹ thuật chính của bộ ngắt mạch

Điện áp định mức	12
Đánh giá hiện tại	630
Dòng điện ngắn mạch định mức	20
Dòng điện đóng ngắn mạch định mức (cực đại)	50
Dòng điện chịu được thời gian ngắn định mức 3s (rms)	20
Dòng điện chịu được đỉnh định mức	50
Trình tự hoạt động được đánh giá	O.-0,3s-C.O.-180s-C.O.
Tần số nguồn chịu được điện áp (1 phút)	42 (Pha với đất, pha với pha), 48 (ngắt)
Điện áp chịu xung sét (đỉnh)	75 (Pha với đất, pha với pha), 85 (ngắt)
Xả một phần	5
Tuổi thọ cơ khí	10000
Điện trở vòng lặp chính trên mỗi pha	110
Khoảng cách liên hệ	9±1
Áp lực liên hệ khi di chuyển quá mức	3±0, 5
Liên hệ với áp lực cuối cùng	1800±100N
Mở ba pha (các giai đoạn khác nhau)	11
Thời gian trả lại đóng liên hệ	2
Giờ đóng cửa	≤70
Giờ mở cửa	60
Tốc độ mở trung bình	1,1+0,2
Tốc độ đóng trung bình	0,8 + 0,2
Số lần ngắt dòng điện ngắn mạch định mức	30
