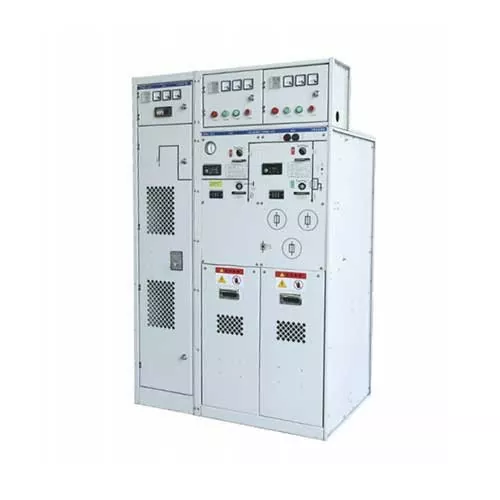

Thiết bị chính dạng vòng chứa đầy khí cách nhiệt hoàn toàn SRM-12

Thiết bị chính vòng chứa đầy khí cách điện hoàn toàn SRM-12 là thiết bị đóng cắt trung thế hiện đại được thiết kế để sử dụng trong hệ thống phân phối điện 12kV. Sản phẩm này cung cấp khả năng bảo vệ, kiểm soát và phân phối năng lượng điện đáng tin cậy và hiệu quả. Đó là lý tưởng cho các ứng dụng trong lưới điện đô thị và công nghiệp, đảm bảo sự an toàn và ổn định của mạng điện.

Đặc điểm kết cấu

Thiết bị chính vòng chứa đầy khí cách nhiệt hoàn toàn SRM-12 có thiết kế cách điện hoàn toàn, nâng cao độ an toàn và độ tin cậy, đồng thời ngăn ngừa sự tiếp xúc vô tình với các bộ phận mang điện. Cấu trúc khép kín giúp bảo vệ chống bụi, độ ẩm và các chất ô nhiễm môi trường khác, đảm bảo độ bền và hiệu suất lâu dài. Thiết kế mô-đun nhỏ gọn giúp dễ dàng cài đặt và tích hợp vào các cấu hình thiết bị đóng cắt khác nhau. Nó sử dụng khí SF6, có tính năng cách nhiệt tuyệt vời và hiệu suất dập hồ quang đáng tin cậy. Được chế tạo bằng vật liệu chắc chắn, nó có thể chịu được các điều kiện môi trường khắc nghiệt và áp lực cơ học.

Phương pháp cài đặt

1. Chuẩn bị mặt bằng: Vị trí lắp đặt cần được giữ sạch sẽ, khô ráo, không có bụi bẩn và các chất gây ô nhiễm khác.

2. Lắp đặt: Chúng tôi cung cấp các giá đỡ và phụ kiện để gắn RMU một cách an toàn trên bề mặt ổn định và chắc chắn.

3. Kết nối điện: Kết nối các cáp vào và ra vào các thiết bị đầu cuối được chỉ định, cần được kết nối chắc chắn và quá trình này cần thực hiện các kết nối điện chính xác theo sơ đồ nối dây kèm theo.

4. Nối đất: Đảm bảo RMU được nối đất đúng cách, nếu không có thể xảy ra nguy cơ bị điện giật. Kết nối đầu nối đất với bus nối đất của tổng đài hoặc thiết bị đóng cắt.

5. Kiểm tra: Sau khi lắp đặt, phải tiến hành kiểm tra điện trở cách điện và tính liên tục để kiểm tra xem việc lắp đặt có đúng và chức năng có bình thường hay không. Chúng tôi khuyên bạn nên thực hiện các thao tác mở và đóng nhiều lần để xác minh hoạt động.

Thông số kỹ thuật

Điều kiện môi trường

1. Nhiệt độ môi trường: không cao hơn +40 oC, không thấp hơn -15 oC (ở -30 oC để cho phép bảo quản và vận chuyển).

2. Độ cao: không quá 1000m.

3. Cường độ động đất: không quá 8 độ.

4. Áp suất gió: 700pa

5. Không có nguy cơ cháy, nổ, bẩn thỉu, ăn mòn hóa học, cũng như những nơi có rung động mạnh
