Máy biến áp dụng cụ hiện tại là gì?

Bài viết chuyên sâu này giải thích những gìMáy biến áp dụng cụ hiện tạilà, nó hoạt động như thế nào, tại sao nó lại quan trọng trong hệ thống điện, nó so sánh với các máy biến áp đo lường khác như thế nào, cách chọn một máy biến áp và các câu hỏi thường gặp—tất cả đều được hỗ trợ bởi các định nghĩa chính thức và tiêu chuẩn ngành. Máy biến dòng đo lường, thường được gọi làmáy biến dòng điện (CT), cho phép đo dòng điện chính xác, bảo vệ và điều khiển các mạch điện cao áp bằng cách điều chỉnh dòng điện đến giá trị tiêu chuẩn, an toàn hơn cho các thiết bị đo và rơle.

Mục lục

1. Máy biến áp dụng cụ hiện tại là gì?
2. Máy biến áp hiện tại hoạt động như thế nào?
3. Tại sao nên sử dụng máy biến áp dụng cụ hiện tại?
4. Có những loại máy biến áp dụng cụ hiện tại nào?
5. Làm thế nào để chọn đúng máy biến áp dụng cụ hiện tại?
6. Ứng dụng phổ biến là gì?
7. Câu hỏi thường gặp (FAQ)

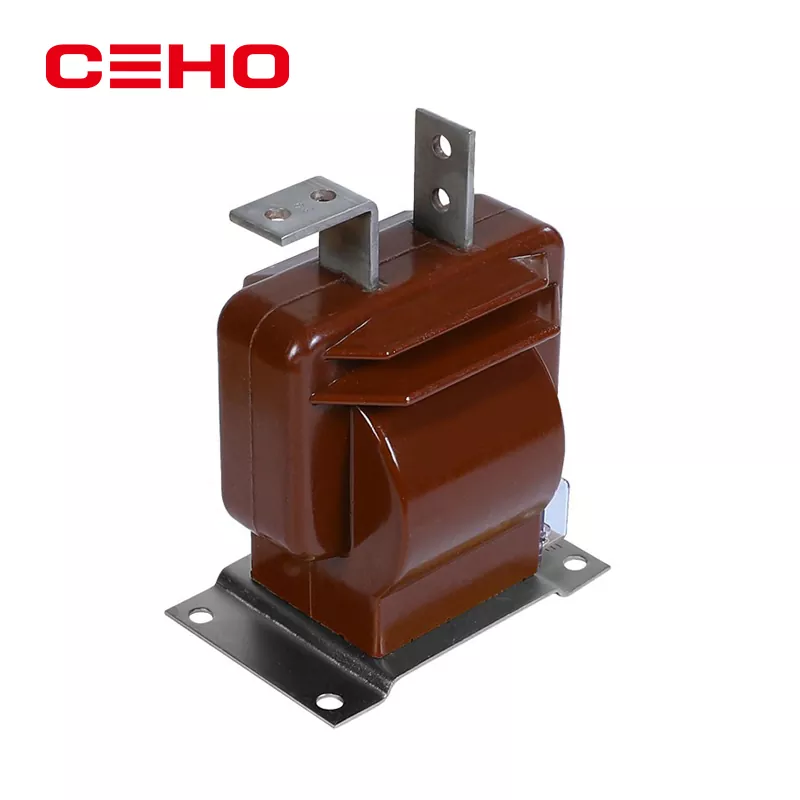

Máy biến áp dụng cụ hiện tại là gì?

A Máy biến áp dụng cụ hiện tại(còn được gọi làMáy biến dòng điệnhoặc CT) là một loại cụ thể củamáy biến áp dụng cụđược thiết kế để điều chỉnh dòng điện xoay chiều (AC) rất cao từ hệ thống điện thành dòng điện tỷ lệ thấp hơn có thể kết nối an toàn với đồng hồ đo, rơle bảo vệ và thiết bị điều khiển.

Vai trò xác định của CT là cho phép cảm biến dòng điện an toàn, chính xác trên các mạch mà phép đo trực tiếp sẽ nguy hiểm hoặc không thực tế do dòng điện và điện áp cao.

Máy biến áp hiện tại hoạt động như thế nào?

Nguyên lý hoạt động của máy biến dòng dựa trên cảm ứng từ: khi dòng điện xoay chiều chạy qua dây dẫn sơ cấp sẽ tạo ra một từ trường. Từ thông này tạo ra một dòng điện tỷ lệ trong cuộn thứ cấp của CT thông qua cảm ứng điện từ.

• Cuộn dây sơ cấp:thường là một vòng (thường là chính dây dẫn).
• Cuộn dây thứ cấp:nhiều vòng dây mảnh để tạo ra dòng điện giảm.
• Lõi từ:vật liệu có độ thấm cao để dẫn dòng hiệu quả.

Kết quả là dòng điện thứ cấp có tỷ lệ cố định so với dòng điện sơ cấp (ví dụ: CT 1000:5 sẽ tạo ra dòng điện 5 A khi dòng điện sơ cấp là 1000 A), cho phép các thiết bị đo lường hoạt động an toàn và có độ chính xác cao.

Tại sao nên sử dụng máy biến áp dụng cụ hiện tại?

Máy biến dòng điện rất cần thiết cho các hệ thống điện hiện đại vì nhiều lý do:

1. Sự an toàn:Chúng cách ly các thiết bị và nhân viên khỏi các mạch sơ cấp có điện áp cao nguy hiểm.
2. Sự chính xác:Chúng cung cấp các mức dòng điện được tiêu chuẩn hóa để đo lường và giám sát tải chính xác.
3. Chức năng bảo vệ:Chúng hoạt động với rơle và bộ phận bảo vệ để phát hiện lỗi và kích hoạt bộ ngắt mạch.

Nếu không có CT, việc đo hoặc bảo vệ mạng dòng điện cao bằng các thiết bị thông thường sẽ nguy hiểm, không chính xác hoặc cả hai.

Có những loại máy biến áp dụng cụ hiện tại nào?

Máy biến dòng hiện tại có nhiều dạng tùy thuộc vào cách lắp đặt và ứng dụng:

• CT loại thanh:Dây dẫn sơ cấp đi qua lõi có nhiều vòng dây thứ cấp.
• CT vòng (hình xuyến):Lõi vòng có dây dẫn đi qua; lý tưởng cho việc đo lường trang bị thêm.
• CT cửa sổ:Được thiết kế sao cho dây dẫn chính có thể dễ dàng luồn qua.
• CT lõi kép:Loại kẹp CT để lắp đặt thuận tiện mà không cần ngắt kết nối.

Mỗi loại hỗ trợ các nhu cầu cài đặt và yêu cầu độ chính xác khác nhau. Trạm biến áp cao áp thường sử dụng loại thanh hoặc cửa sổ chắc chắn, trong khi các kịch bản bảo trì hoặc trang bị thêm có thể sử dụng định dạng lõi chia.

Làm thế nào để chọn đúng máy biến áp dụng cụ hiện tại?

Việc lựa chọn CT phù hợp phụ thuộc vào:

1. Đánh giá dòng điện sơ cấp:Phải phù hợp với dòng tải dự kiến ​​tối đa.
2. Đầu ra tiêu chuẩn thứ cấp:Thông thường là 5 A hoặc 1 A.
3. Lớp chính xác:Độ chính xác cần thiết cho chức năng đo sáng và bảo vệ.
4. Đánh giá nhiệt độ và môi trường:Về điều kiện lắp đặt.

Ứng dụng phổ biến là gì?

CT được sử dụng trong nhiều lĩnh vực kỹ thuật điện:

• Đo sáng: đo dòng điện để tính toán và tính toán tải.
• Bảo vệ: phát hiện tình trạng quá dòng hoặc lỗi và khởi động ngắt mạch.
• Hệ thống điều khiển: cung cấp dữ liệu thời gian thực cho SCADA hoặc hệ thống tự động hóa.

Câu hỏi thường gặp (FAQ)

"Máy biến áp dụng cụ" nghĩa là gì?
Máy biến áp đo lường là một thiết bị điều chỉnh các đại lượng của hệ thống công suất cao (dòng điện hoặc điện áp) đến mức tiêu chuẩn hóa để đo lường và bảo vệ mà không gây tải hoặc làm nhiễu mạch sơ cấp.

Máy biến dòng điện khác với máy biến áp điện như thế nào?
Máy biến dòng tập trung vào việc điều chỉnh tỷ lệ chính xác để đo lường và đảm bảo an toàn, trong khi máy biến áp điện tập trung vào việc truyền tải điện năng giữa các cấp điện áp với tổn thất tối thiểu.

Tại sao CT không bao giờ nên được vận hành với một ống thứ cấp mở?
Để hở thứ cấp CT có thể gây ra điện áp cao nguy hiểm khi máy biến áp cố gắng duy trì dòng điện, gây ra sự cố cách điện và các mối nguy hiểm về an toàn.

Đánh giá hiện tại thứ cấp tiêu chuẩn là gì?
Đầu ra thứ cấp CT tiêu chuẩn thường là 1 A hoặc 5 A để phù hợp với yêu cầu đầu vào của thiết bị và rơle thông thường.

Máy biến dòng có thể được sử dụng để đo DC không?
CT tiêu chuẩn hoạt động dựa trên cảm ứng từ AC và không phù hợp với DC; thay vào đó, các cảm biến đặc biệt (ví dụ: hiệu ứng Hall) được sử dụng.
