Máy biến áp phân phối hợp kim vô định hình là gì?

Nói một cách đơn giản, máy biến áp phân phối hợp kim vô định hình là máy biến áp phân phối có vật liệu cốt lõi sử dụng “hợp kim vô định hình” thay vì các tấm thép silicon truyền thống. Nó chỉ có một mục tiêu cốt lõi: giảm đáng kể tổn thất điện năng của chính máy biến áp.

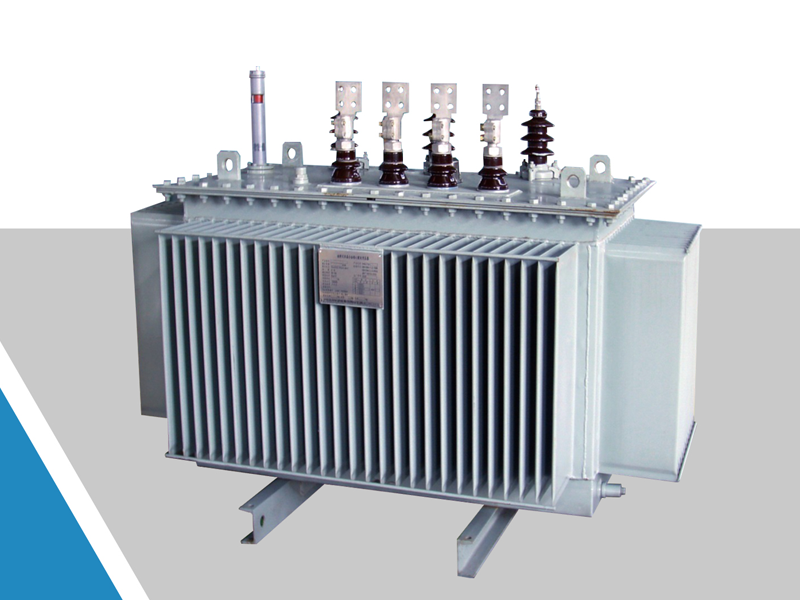

(Click vào hình để xem máy biến áp phân phối hợp kim vô định hình)

I. Trước tiên hãy hiểu tại sao máy biến áp lại bị tổn thất

Chức năng của máy biến áp phân phối là chuyển đổi điện áp cao 10 kV thành điện áp thấp 220 volt để sử dụng trong dân dụng. Bản thân quá trình này có tổn thất năng lượng, chủ yếu được chia thành hai loại:

• Tổn thất đồng: tổn thất do gia nhiệt khi dòng điện chạy qua cuộn dây, liên quan đến kích thước tải
• Tổn thất sắt (tổn thất không tải): Chỉ cần bật nguồn máy biến áp, lõi sắt sẽ bị từ hóa và khử từ liên tục, tiêu tốn năng lượng trong quá trình này. Mất sắt không bị gián đoạn 24 giờ một ngày

Máy biến áp truyền thống sử dụng tấm thép silic làmlõi sắt cần khắc phục điện trở lớn trong quá trình từ hóa nên tổn thất sắt cao. Sự xuất hiện của vật liệu hợp kim vô định hình là để giải quyết vấn đề này.

II. Hợp kim vô định hình là loại vật liệu gì?

Hợp kim vô định hình là vật liệu kim loại trong đó các nguyên tử được sắp xếp ở trạng thái không có trật tự.

Các nguyên tử của kim loại thông thường (chẳng hạn như thép silicon) được sắp xếp đều đặn, giống như những viên gạch xếp chồng lên nhau ngay ngắn. Điều này được gọi là "tinh thể". Trong quá trình sản xuất hợp kim vô định hình, kim loại nóng chảy được đông cứng nhanh chóng với tốc độ làm nguội khoảng 1 triệu độ C mỗi giây. Các nguyên tử bị “đóng băng” trước khi chúng có thể sắp xếp theo thứ tự, tạo thành một cấu trúc hỗn loạn tương tự như thủy tinh.

Đặc điểm do cấu trúc rối loạn này mang lại là: từ hóa cực kỳ dễ dàng và độ trễ suy hao cực kỳ thấp.

III. Ưu điểm cốt lõi: Lợi ích tiết kiệm năng lượng và bảo vệ môi trường tuyệt vời

Lý do cốt lõi khiến máy biến áp phân phối hợp kim vô định hình thu hút nhiều sự chú ý nằm ở hiệu suất tiết kiệm năng lượng mang tính đột phá của chúng. So với máy biến áp thép silicon truyền thống, ưu điểm của nó chủ yếu thể hiện ở các khía cạnh sau:

1. Tổn thất không tải cực thấp: Do hiệu suất từ ​​hóa và khử từ cực cao của vật liệu hợp kim vô định hình, tổn thất sắt (tức là tổn thất không tải) giảm đáng kể từ 70% đến 80% so với máy biến áp thép silicon truyền thống và dòng điện không tải cũng giảm khoảng 85%. Điều này có nghĩa là khi máy biến áp được cấp điện nhưng không mang tải, nó sẽ tiêu thụ rất ít điện năng.

2. Lợi ích môi trường đáng kể: Việc giảm tổn thất trực tiếp chuyển thành giảm nhu cầu sản xuất điện và giảm phát thải khí nhà kính. Theo ước tính, nếu máy biến áp hợp kim vô định hình được áp dụng triệt để trong mạng lưới phân phối của các nước đang phát triển lớn như Trung Quốc và Ấn Độ, có thể tiết kiệm được 25 đến 30 terawatt giờ (TWh) điện mỗi năm và lượng khí thải carbon dioxide có thể giảm từ 20 đến 30 triệu tấn.

3. Độ an toàn và độ tin cậy cao: Máy biến áp hợp kim vô định hình thường sử dụng cấu trúc kín hoàn toàn và thiết kế thùng dầu dạng sóng, không những không cần bảo trì mà còn có khả năng chống đoản mạch tuyệt vời. Vật liệu cách nhiệt của nó có khả năng chịu nhiệt tốt và tăng nhiệt độ hoạt động thấp, giúp trì hoãn lão hóa cách nhiệt một cách hiệu quả. Tuổi thọ của nó thường có thể đạt tới hơn 20 năm. Ngoài ra, máy biến áp hợp kim vô định hình loại khô không cháy, chống cháy nổ, không sinh ra khí độc và cực kỳ an toàn.

IV. Đặc điểm kết cấu và quy trình sản xuất

Để phát huy hết tính năng của vật liệu hợp kim vô định hình, máy biến áp hợp kim vô định hình còn có những đặc điểm riêng trong thiết kế và chế tạo:

Cấu trúc lõi sắt đặc biệt: Dải hợp kim vô định hình cực mỏng (độ dày chỉ khoảng 0,03 mm) và có độ cứng cao nên khó cắt như tấm thép silicon. Do đó, lõi của nó thường bao gồm bốn khung lõi riêng biệt được đặt cạnh nhau để tạo thành bố cục ba pha năm cột và áp dụng quy trình lăn để giảm thiệt hại do cắt đối với các đặc tính từ của vật liệu.

Độ nhạy ứng suất và xử lý ủ: Hợp kim vô định hình rất nhạy cảm với ứng suất cơ học và ứng suất sẽ gây ra tổn thất tăng mạnh. Do đó, phải tránh dùng lõi sắt làm bộ phận chịu tải chính trong thiết kế kết cấu và lõi sắt phải trải qua quá trình ủ nghiêm ngặt sau khi cán để loại bỏ ứng suất bên trong và khôi phục đặc tính tổn thất thấp.

Cuộn dây có tiết diện hình chữ nhật: Để phù hợp với hình dạng của khung lõi, các cuộn dây thường sử dụng cấu trúc lớp hình chữ nhật hai lớp hoặc nhiều lớp với mặt cắt hình chữ nhật, giúp thiết kế tổng thể gọn gàng hơn.

V. Nó hoạt động như thế nào?

Nguyên lý làm việc giống như tất cả các máy biến áp: cảm ứng điện từ. Cuộn dây điện áp cao và cuộn dây điện áp thấp được quấn trên cùng một lõi sắt và việc chuyển đổi điện áp được thực hiện thông qua một từ trường xen kẽ.

Sự khác biệt duy nhất là vật liệu cốt lõi. Lõi sắt hợp kim vô định hình bao gồm các lớp dải vô định hình cực mỏng (dày khoảng 0,025 ~ 0,03 mm). Những dải này thường rộng khoảng 170 mm và có hình dạng giống như một vòng phẳng.

Vì điện trở từ hóa cực kỳ nhỏ nên dù chạy không tải trong thời gian dài nhưng bản thân lõi sắt tiêu thụ rất ít năng lượng điện.

VI. Nó được sử dụng chủ yếu ở đâu?

Bất cứ nơi nào cần nguồn điện 24/24 và tốc độ tải không cao hoặc không ổn định, máy biến áp hợp kim vô định hình rất phù hợp:

• Mạng lưới phân phối điện ở thành thị và nông thôn: Khu vực nông thôn có phụ tải điện nhỏ, thời gian không tải dài và hiệu quả tiết kiệm năng lượng là rõ ràng nhất.
• Khu dân cư: Trong thời gian tiêu thụ điện năng thấp vào ban đêm, máy biến áp ở trạng thái tải nhẹ trong thời gian dài
• Trung tâm dữ liệu và trạm gốc truyền thông: hoạt động quanh năm và rất nhạy cảm với giá điện
• Các trạm năng lượng mới: Thời gian phát điện từ quang điện và gió không liên tục và máy biến áp thường mang tải nhẹ.
• Tàu điện ngầm, sân bay, bệnh viện: yêu cầu cung cấp điện liên tục và có yêu cầu khắt khe về tiêu thụ năng lượng.

VII. Bản tóm tắt

Máy biến áp phân phối hợp kim vô định hình là thiết bị phân phối tiết kiệm năng lượng sử dụng vật liệu kim loại đặc biệt, dễ từ hóa hơn làm lõi, nhờ đó máy biến áp có thể “ăn cắp” ít điện hơn ở chế độ chờ. Chi phí mua ban đầu của nó cao hơn, nhưng vì nó tiết kiệm điện hàng ngày nên nó có thể tự chi trả trong vài năm và sẽ có lãi ròng trong hơn mười năm.
