Thiết bị đóng cắt điện áp thấp MNS là gì

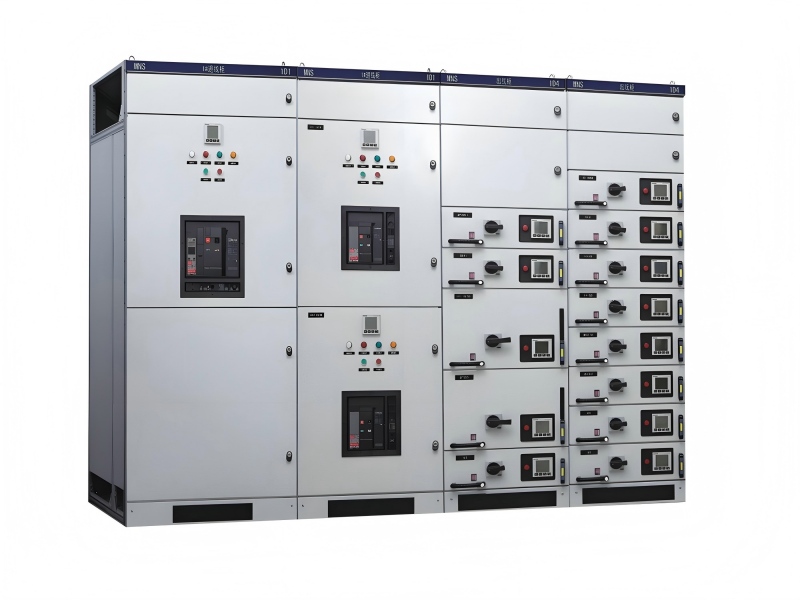

Thiết bị đóng cắt điện áp thấp MNS

Thiết bị đóng cắt rút điện áp thấp MNS là thiết bị kết hợp mô-đun được thiết kế đặc biệt cho hệ thống phân phối điện hạ thế, áp dụng cho mạng điện có tần số xoay chiều 50-60Hz và điện áp hoạt động định mức từ 660V trở xuống.

Cấu trúc lõi của nó được lắp ráp bằng các khung thép tiết diện chữ C mô-đun 25mm, có thiết kế ba vị trí (kết nối/kiểm tra/tách rời) cho các ngăn kéo và hỗ trợ cấu hình hỗn hợp của 1-3 bộ phận chính cũng như các bộ phận phụ 1/4 và 1/2. Tổng chiều cao lắp đặt hiệu quả của tủ đạt 1800mm. Dòng điện định mức tối đa của thanh cái ngang của thiết bị này có thể đạt tới 5000A và dòng điện chịu được của thanh cái dọc nằm trong khoảng từ 900A đến 1600A, với cấp bảo vệ đạt tiêu chuẩn IP30 đến IP54.

Các kịch bản ứng dụng của nó bao gồm các môi trường thông thường như nhà máy điện, doanh nghiệp công nghiệp và khai thác mỏ cũng như xây dựng đô thị. Sau khi được xử lý đặc biệt, nó cũng có thể được sử dụng trong các môi trường khắc nghiệt như giàn khoan dầu ngoài khơi và nhà máy điện hạt nhân.

Mục lục

1. Cấu trúc cốt lõi

2. Đặc tính kỹ thuật

3. Khả năng thích ứng với môi trường

4. Ứng dụng điển hình

5. Thiết kế sáng tạo

6. Kiểm soát chất lượng

1. Cấu trúc lõi (Mô-đun, Mô-đun E=25mm)

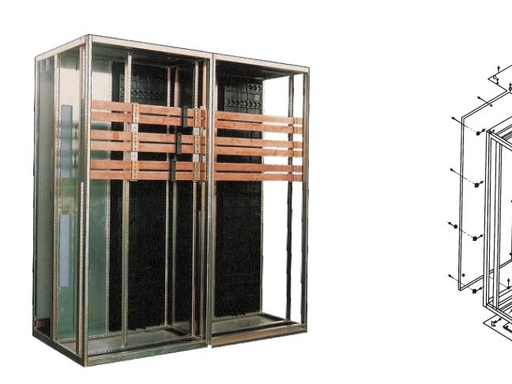

1.1 Khung tủ

- Chất liệu: Thép cán nguội hình chữ C có lỗ mô đun 25 mm, được mạ kẽm và phun bột cho hiệu suất chống ăn mòn tuyệt vời và nối đất đáng tin cậy.

- Kích thước thông dụng: Cao 2200mm, rộng 400/600/800mm, sâu 800/1000mm.

- Thiết kế phân vùng: Ngăn chức năng độc lập, ngăn thanh cái và ngăn cáp có khả năng cách ly an toàn giữa từng khu vực.

1.2 Đơn vị chức năng (Loại rút lõi)

(1) Bộ phận PC (Pin nguồn, Bộ ghép nối đầu vào / Bus / Bộ cấp dòng cao)

- Áp dụng cấu hình loại cố định hoặc loại rút ra, được trang bị bộ ngắt mạch như Emax cho các ứng dụng dòng điện lớn.

- Vị trí lắp đặt: Phần trên hoặc phía sau tủ, nối với thanh cái chính có khả năng cắt cao.

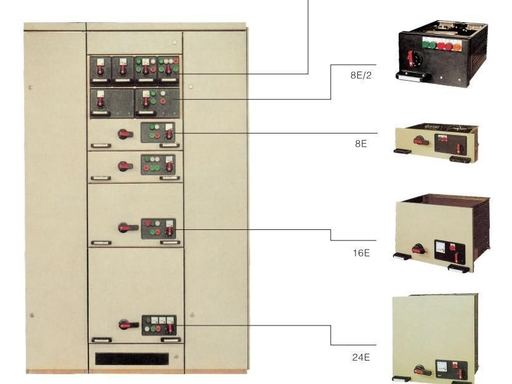

(2) Bộ MCC (Trung tâm điều khiển động cơ, Ổ cắm dạng ngăn kéo)

- Kích thước ngăn kéo tiêu chuẩn: Chiều cao 100/150/200mm (4E/6E/8E).

- Chức năng: Điều khiển động cơ (khởi động trực tiếp/khởi động sao-tam giác/khởi động mềm), cấp nguồn, mạch chiếu sáng và điều khiển.

- Ba vị trí làm việc: Làm việc (đã kết nối), Kiểm tra (cách ly), Rút ra (tắt nguồn), được trang bị khóa liên động cơ học để tránh hoạt động sai.

(3) Đơn vị bồi thường

- Được lắp đặt các bộ tụ điện và cuộn kháng để bù công suất phản kháng và triệt tiêu sóng hài.

(4) Đơn vị đo lường

- Được trang bị PT, CT và đồng hồ đo điện để thực hiện đo năng lượng điện và giám sát vận hành.

1.3 Hệ thống thanh cái

- Thanh cái chính: Thanh đồng TMY, bố trí nằm ngang có giá đỡ cách điện phục vụ phân phối điện.

- Thanh cái phân phối: Được bố trí theo chiều dọc và kết nối với ngăn kéo thông qua các kết nối plug-in để có hiệu suất tiếp xúc đáng tin cậy.

- Hệ thống tiếp đất: Tiếp đất toàn bộ thân tủ, khung và ngăn kéo để đảm bảo hiệu quả bảo vệ liên tục.

1.4 Bảo vệ và An toàn

- Cấp bảo vệ: Tiêu chuẩn IP30, có thể tùy chỉnh IP40/IP54 để chống điện giật và chống vật lạ.

- Thiết bị khóa liên động: Khóa liên động cơ học cho ngăn kéo ba vị trí, khóa liên động giữa cầu dao và cầu dao cách ly, cũng như khóa liên động cửa và cầu dao.

- Cấu trúc cách nhiệt: Vách ngăn nhựa kỹ thuật chống cháy cường độ cao để chống hồ quang và bảo vệ khi vô tình chạm vào.

2. Đặc tính kỹ thuật

Thiết kế tối ưu hóa dựa trên công nghệ ABB thực hiện việc lắp ráp các bộ phận khác nhau thông qua mô-đun hóa. Ngăn kéo được trang bị thiết bị khóa liên động cơ khí hỗ trợ thao tác cắm, rút ​​phích cắm nhanh chóng. Plug-in mạch chính có khả năng chịu được thời gian ngắn tuyệt vời và khả năng ngắt cao, với độ ổn định nhiệt và động vượt trội. Sơ đồ điện linh hoạt có thể đáp ứng hầu hết các kịch bản phân phối điện.

Tủ sử dụng cấu trúc khung chữ C dày với xử lý chống ăn mòn kép gồm tấm thép cán nguội và tấm kẽm nhôm. Các khu vực chức năng bên trong bao gồm khoang thanh cái ngang, khoang linh kiện điện và khoang cáp được cách ly vật lý bằng các tấm nhựa kỹ thuật chống cháy. Tủ tiêu chuẩn có cấu hình hỗn hợp mô-đun hoàn chỉnh và khả năng thích ứng với bối cảnh mạnh mẽ.

3. Khả năng thích ứng với môi trường

Phạm vi nhiệt độ hoạt động thông thường không cao hơn +40oC và không thấp hơn -5oC đối với nhiệt độ không khí xung quanh, với nhiệt độ trung bình trong vòng 24 giờ không vượt quá +35oC. Về điều kiện độ ẩm, độ ẩm tương đối không được vượt quá 50% ở nhiệt độ tối đa +40oC và có thể đạt tới 90% ở +20oC.

Hệ thống tản nhiệt chế độ kép được cấu hình cho các môi trường đặc biệt. Chế độ làm mát bằng không khí sử dụng các tấm tản nhiệt có thể di chuyển và lưới hấp phụ than hoạt tính, trong khi chế độ làm mát bằng nước sử dụng các ống nước cuộn để tản nhiệt tuần hoàn. Chế độ hoạt động có thể được tự động chuyển đổi theo cảm biến độ ẩm.

4. Ứng dụng điển hình

Trong lĩnh vực phát điện, thiết bị này đóng vai trò là tủ điện trung tâm để điều khiển động cơ công suất lớn và được trang bị bộ ngắt mạch nối tiếp thông thường. Trong các ứng dụng trạm biến áp, thanh cái dọc sử dụng thiết kế cấu trúc hai lớp với hiệu suất mang dòng liên tục ổn định. Đối với các kịch bản ngành hóa dầu, tủ có cấp bảo vệ IP54 được chọn và khoang thanh cái được phủ sơn chống axit và kiềm.

Mô hình được cấp bằng sáng chế cải tiến ra mắt vào năm 2024 bổ sung thêm ngăn kéo điều khiển đồng bộ bằng ống lồng điện và cấu trúc màn hình bộ lọc quay, giúp cải thiện hiệu quả vận hành và độ tin cậy trong các tình huống phát điện, truyền tải và phân phối điện.

5. Thiết kế sáng tạo

Bằng sáng chế mô hình tiện ích (CN215221413U) của Jiangsu Linmai Electric năm 2024 thực hiện hoạt động liên kết nhiều ngăn kéo, với các thanh ống lồng điện điều khiển chuyển động đồng bộ của ba nhóm tấm cố định.

Bằng sáng chế phát minh (CN114665407A) của Shandong Dingsheng năm 2024 bao gồm thiết kế hiệu suất chống ẩm. Cấu trúc ngăn kéo dạng mô-đun, hệ thống tản nhiệt hai chế độ và cơ chế kích hoạt cảm ứng độ ẩm giúp cải thiện khả năng thích ứng trong môi trường ẩm ướt. Thiết bị liên kết của vách ngăn phía trên tủ và bể chứa nước ngăn chặn hiệu quả dòng nước mưa chảy ngược, đồng thời cấu trúc dẫn hướng dòng chảy phía dưới giúp cải thiện hiệu quả thoát nước.

6. Kiểm soát chất lượng

Sản phẩm đã đạt chứng nhận CCC và thực hiện tiêu chuẩn GB7251.1-2005 trong quá trình sản xuất. Thử nghiệm tại nhà máy bao gồm thử nghiệm độ bền điện môi 2500V/1 phút.

Thông số kỹ thuật vận chuyển giới hạn số lượng lô hàng đơn lẻ không quá 4 chiếc và độ lệch dọc của cẩu phải nhỏ hơn 15 độ. Trong quá trình vận hành thử, cần có hơn ba thử nghiệm cắm ngăn kéo để đảm bảo điện trở tiếp xúc đủ tiêu chuẩn của các tiếp điểm.

Bản tóm tắt

Thiết bị đóng cắt MNS là thiết bị hoàn chỉnh điện áp thấp cao cấp với thiết kế mô-đun, cấu trúc rút ra, độ an toàn cao, bảo trì thuận tiện và khả năng mở rộng thông minh. Với cấu trúc đáng tin cậy, nguồn điện ổn định và bảo trì linh hoạt, nó đã trở thành thiết bị chủ đạo được ưa chuộng cho hệ thống phân phối điện hạ thế trong các dự án công nghiệp và xây dựng trọng điểm.
