Sự khác biệt giữa máy biến áp điện và máy biến áp phân phối

Nếu bạn nhìn vào lưới điện, nó thực chất là một hệ thống truyền tải rộng lớn. Tuy nhiên, từ nhà máy điện đến bộ sạc máy tính xách tay của bạn, điện phải trải qua nhiều lần chuyển đổi điện áp trong quá trình truyền tải. Đằng sau dòng điện dường như liền mạch này là một thiết bị quan trọng: máy biến áp.

Máy biến áp là xương sống của mọi lưới điện hiện đại. Họ điều chỉnh mức điện áp theo nhu cầu, cho dù để truyền tải giữa các tiểu bang hay cung cấp năng lượng cho các ngôi nhà gần đó. Nếu không có máy biến áp, hệ thống điện hiện đại sẽ hoạt động kém hiệu quả, không an toàn và không đáng tin cậy. Từ lưới năng lượng tái tạo ở Ấn Độ đến các tiện ích đô thị ở Hoa Kỳ, việc lựa chọn máy biến áp phù hợp đóng vai trò quan trọng trong việc đảm bảo cung cấp điện đáng tin cậy.

Trong lưới điện, có hai loại máy biến áp chính: máy biến áp điện và máy biến áp phân phối. Nhu cầu năng lượng toàn cầu tiếp tục tăng. Hiểu được sự khác biệt giữa hai loại này là rất quan trọng đối với các công ty tiện ích, công ty EPC, người dùng công nghiệp và nhà phát triển cơ sở hạ tầng.

Chúng ta hãy xem xét kỹ hơn sự khác biệt của chúng, vai trò tương ứng của chúng trong lưới điện và cách chọn máy biến áp phù hợp cho ứng dụng của bạn.

Máy biến áp điện là gì?

Bạn có thể coi máy biến áp điện như một công nhân nặng nhọc trong lưới điện. Chúng là những thiết bị điện áp cao khổng lồ trong mạng truyền tải. Chức năng chính của chúng là xử lý điện áp cao và truyền tải hiệu quả lượng điện lớn giữa các địa điểm phát điện và trạm biến áp truyền tải. Bởi vì những thiết bị này xử lý lượng năng lượng khổng lồ như vậy nên tất cả các nhà sản xuất máy biến áp điện có uy tín đều thiết kế chúng cực kỳ chắc chắn và bền bỉ. Chúng không chỉ có kích thước lớn hơn mà còn được thiết kế đặc biệt để chịu được áp lực cực lớn.

Ứng dụng của máy biến áp trong lưới điện

Bạn có thể tìm thấy máy biến áp điện ở các vị trí sau:

Nhà máy điện

Kết nối lưới và trạm chuyển mạch

Trạm biến áp truyền tải

Những máy biến áp này là tài sản quan trọng. Chúng đóng vai trò là xương sống kết nối các nhà máy điện với lưới điện. Một sự cố duy nhất có thể ảnh hưởng đến toàn bộ khu vực.

Trọng tâm thiết kế: Đường cong công suất, hiệu suất và tải

Một điểm khác biệt quan trọng về mặt kỹ thuật là máy biến áp điện được thiết kế để hoạt động ở mức đầy tải. Chúng có khả năng chịu được áp lực điện và nhiệt cao. Vì chúng thường hoạt động dưới tải liên tục ở công suất tối đa hoặc gần công suất tối đa nên các nhà cung cấp máy biến áp điện sẽ tối ưu hóa các thiết bị này để đạt được hiệu suất tối đa khi đầy tải. Thiết kế của chúng nhằm mục đích giảm thiểu tổn thất năng lượng, cung cấp khả năng cách nhiệt đáng tin cậy và kéo dài tuổi thọ sử dụng.

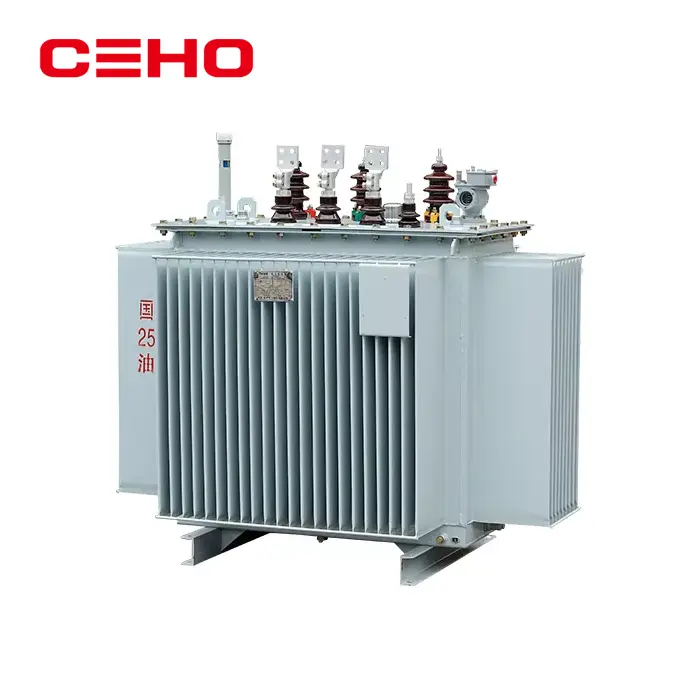

Máy biến áp phân phối là gì?

Máy biến áp phân phối là thiết bị cung cấp điện từ lưới điện đến các hộ gia đình, cơ sở kinh doanh và tòa nhà thương mại. Chúng thường được lắp đặt trên các cột điện trong khu dân cư hoặc bên hông các tòa nhà có lượng người qua lại cao. Ở một số khu vực có không gian hạn chế và không thể lắp đặt đường dây trên không, chúng cũng có thể được chôn dưới lòng đất.

Các thiết bị này còn được gọi là máy biến áp giảm áp vì chúng làm giảm điện áp từ mức cao hơn xuống mức thấp hơn mà người dùng có thể xử lý một cách an toàn mà không làm hỏng đồ dùng hoặc thiết bị điện tử của mình. Bên trong máy biến áp phân phối, các cuộn dây đồng lớn được quấn quanh lõi sắt. Các cuộn dây dẫn dòng điện qua lõi sắt, truyền năng lượng từ cuộn dây này sang cuộn dây khác mà không gây ra dao động điện áp.

Chúng khác với các nguồn cấp dữ liệu phân phối ở chỗ chúng chỉ kết nối với một tòa nhà hoặc một nhóm tòa nhà chứ không kết nối với nhiều cơ sở như các nguồn cấp dữ liệu.

Vì vậy, chức năng của máy biến áp phân phối là giảm điện áp trên đường dây truyền tải. Cấu trúc cơ bản của máy biến áp phân phối giống như cấu trúc của máy biến áp tự ngẫu, nhưng cấu hình cuộn dây của nó cho phép nó cung cấp điện cho cả hai phía của tải.

Bảng này giải thích tại sao máy biến áp điện và máy biến áp phân phối được thiết kế khác nhau và tại sao chúng không thể được sử dụng thay thế cho nhau.

Sự khác biệt chính giữa máy biến áp điện và máy biến áp phân phối

1. Máy biến áp điện được sử dụng trong mạng truyền tải có điện áp cao hơn trong khi Máy biến áp phân phối được sử dụng trong mạng phân phối có điện áp thấp hơn.

2. Máy biến áp điện có nhiều mức công suất khác nhau như 400 kV, 200 kV, 110 kV, 66 kV, 33 kV trên thị trường và máy biến áp phân phối có sẵn ở 11 kV, 6,6 kV, 3,3 kV, 440 V, 230 Volt.

3. Máy biến áp nguồn luôn hoạt động ở mức đầy tải định mức vì độ dao động của tải rất nhỏ nhưng máy biến áp phân phối được vận hành ở mức tải nhỏ hơn mức đầy tải vì sự biến đổi của tải rất cao.

4. Máy biến áp điện được thiết kế để đạt hiệu suất tối đa 100% và hiệu suất được tính đơn giản bằng tỷ lệ công suất đầu ra trên công suất đầu vào, trong khi máy biến áp phân phối có hiệu suất tối đa thay đổi trong khoảng 50-70% và được tính bằng Hiệu suất cả ngày.

5. Máy biến áp điện được sử dụng trong các trạm phát điện và trạm biến áp truyền tải, còn máy biến áp phân phối được lắp đặt tại các trạm phân phối, nơi phân phối điện cho mục đích công nghiệp và sinh hoạt.

6. Kích thước của máy biến áp điện lớn so với máy biến áp phân phối.

7. Trong Máy biến áp điện, tổn thất sắt và đồng diễn ra suốt cả ngày nhưng ở máy biến áp phân phối, tổn thất sắt diễn ra 24 giờ, tức là suốt cả ngày và tổn thất đồng phụ thuộc vào chu kỳ tải.

Ứng dụng: Khi nào nên sử dụng máy biến áp điện

Máy biến áp điện chủ yếu được sử dụng để truyền tải điện. Chúng được yêu cầu trong các tình huống sau:

Phát điện: Được sử dụng để tăng điện áp tại các nhà máy thủy điện, nhiệt điện hoặc điện hạt nhân để có thể truyền tải đường dài.

Kết nối lưới điện: Kết nối các mạng truyền tải khác nhau và mạng truyền tải thứ cấp để cho phép truyền tải điện giữa các lưới điện khu vực.

Tải trọng lớn công nghiệp: Cung cấp nguồn điện cao áp chuyên dụng cho các cơ sở lớn, chẳng hạn như nhà máy thép và trung tâm dữ liệu.

Ổn định lưới điện: Hỗ trợ điều chỉnh điện áp và bù công suất phản kháng để duy trì nguồn điện ổn định.

Các dự án mở rộng lưới điện và năng lượng tái tạo thường dựa vào các nhà sản xuất máy biến áp điện và các giải pháp được chứng nhận toàn cầu từ các nhà cung cấp máy biến áp điện đáng tin cậy.

Ứng dụng: Khi nào nên sử dụng máy biến áp phân phối

Máy biến áp phân phối chủ yếu được sử dụng ở phía khách hàng. Chúng được yêu cầu trong các tình huống sau:

Tích hợp lưới năng lượng tái tạo: Kết nối các trang trại gió và nhà máy điện mặt trời với lưới điện địa phương thông qua các máy biến áp phân phối tăng cường.

Điện khí hóa khu dân cư và nông thôn: Cung cấp nguồn điện đáng tin cậy cho các tòa nhà chung cư, khu dân cư và các làng vùng sâu vùng xa.

Cơ sở hạ tầng thương mại: Cung cấp năng lượng cho các khu vực có nhu cầu cao như trung tâm mua sắm, tòa nhà văn phòng và khu phức hợp bán lẻ.

Khu công nghiệp: Hỗ trợ sản xuất công nghiệp nhẹ, nhà xưởng, cụm doanh nghiệp vừa và nhỏ.

Kết luận: Chọn đúng máy biến áp cho ứng dụng phù hợp

Mỗi loại máy biến áp đều có chức năng riêng. Máy biến áp điện truyền tải điện hiệu quả đến lưới điện chính. Mặt khác, máy biến áp phân phối được thiết kế để xử lý nhiều loại tải khác nhau và đảm bảo nguồn điện đáng tin cậy. Chọn máy biến áp phù hợp là một quyết định lâu dài sẽ ảnh hưởng đến hiệu quả, độ tin cậy và chi phí vận hành trong nhiều thập kỷ tới.

Hãy liên hệ với nhóm kỹ thuật của chúng tôi ngay hôm nay để thảo luận về các yêu cầu dự án của bạn và tìm hiểu về các giải pháp máy biến áp được thiết kế để mang lại hiệu suất cao, hiệu suất cao và tuổi thọ lâu dài.

Câu hỏi thường gặps: Máy biến áp điện và máy biến áp phân phối (Đơn giản hóa)

Câu hỏi 1: Sự khác biệt chính giữa máy biến áp điện và máy biến áp phân phối là gì?

Trả lời: Máy biến áp điện dùng cho mạng truyền tải điện áp cao (ví dụ: 400kV) và chạy ở mức đầy tải với ít biến động. Máy biến áp phân phối dùng để phân phối điện áp thấp (ví dụ: 11kV) để cung cấp cho người dùng cuối, chạy ở chế độ tải một phần với độ dao động cao.

Câu hỏi 2: Hiệu suất và cách tính toán của chúng khác nhau như thế nào?

A: Máy biến áp điện: Hiệu suất tối đa 100%, tính theo công suất đầu ra/đầu vào. Máy biến áp phân phối: Hiệu suất 50–70%, được tính bằng Hiệu suất Cả ngày (tỷ lệ năng lượng trong 24 giờ).

Câu 3: Khi nào nên sử dụng từng máy biến áp?

A: Máy biến áp điện lực: Nhà máy điện, trạm biến áp truyền tải, phụ tải công nghiệp lớn. Máy biến áp phân phối: Khu dân cư/thương mại, trạm biến áp phân phối, khu công nghiệp nhẹ.

Câu hỏi 4: Sự khác biệt về thiết kế/vật lý chính của chúng là gì?

A: Máy biến áp điện: Lớn hơn, mật độ từ thông cao hơn, đầy tải, tổn thất đồng + sắt 24/7. Máy biến áp phân phối: Nhỏ hơn, mật độ từ thông thấp hơn, tải một phần, tổn hao sắt 24/7 (tổn hao đồng phụ thuộc vào tải).

Câu 5: Chúng có thể được sử dụng thay thế cho nhau không?

Đáp: Không. Chúng được tối ưu hóa cho các mức tải và hiệu suất khác nhau; việc sử dụng trao đổi gây ra sự kém hiệu quả và hư hỏng thiết bị.

Câu 6: Cần cân nhắc điều gì khi lựa chọn?

A: Cấp độ mạng (truyền/phân phối), loại tải, định mức điện áp, nhu cầu về hiệu suất và phạm vi ứng dụng (phát điện/người dùng cuối).
