Trạm biến áp kiểu hộp A là gì?

cái gì vậyMỘT Trạm biến áp kiểu hộp?

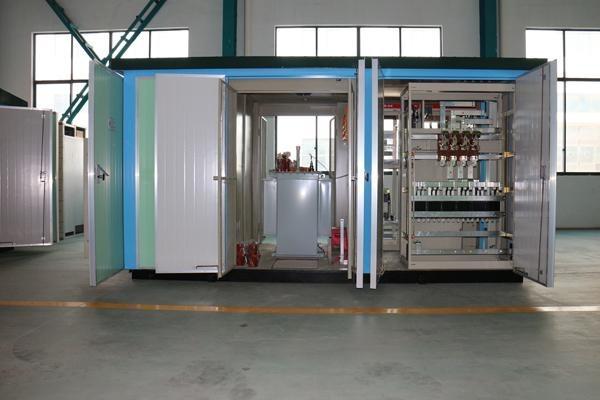

MỘT Trạm biến áp kiểu hộpcòn được gọi là đúc sẵnhoặc trạm biến áp nhỏ gọn,  là một thiết bị khép kín, được lắp ráp tại nhà máy, tích hợp tất cả các thành phần thiết yếu của trạm biến áp điện truyền thống vào một vỏ kim loại duy nhất chịu được thời tiết. Nó được thiết kế để chuyển đổi và phân phối điện từ trung thế (MV) sang hạ thế (LV).

Hãy coi nó như một trạm phân phối điện "cắm và chạy" để thay thế các tòa nhà trạm biến áp lớn bằng gạch.

Các thành phần của mộttrạm biến áp kiểu hộp

A trạm biến áp kiểu hộp được thiết kế gồm 3 ngăn chính: thiết bị đóng cắt cao áp, máy biến áp và thiết bị phân phối hạ thế. Mỗi ngăn đóng một vai trò quan trọng trong việc đảm bảo chuyển đổi và phân phối điện hiệu quả.

Thiết bị đóng cắt cao áp

Thường hoạt động ở điện áp định mức 10 kV hoặc 35 kV.

Có các bộ phận mạch chính dạng vòng được sản xuất trong nước hoặc nhập khẩu và bộ ngắt mạch chân không.

Được trang bị cầu chì giới hạn dòng điện để tăng cường an toàn.

Máy biến áp

Có sẵn ở cả cấu hình ngâm dầu và loại khô.

Có khả năng chứa máy biến áp lên đến 1600 kVA.

Có vỏ bảo vệ làm bằng vật liệu cách điện hoặc kim loại.

Thiết bị phân phối điện áp thấp

Bao gồm bảng phân phối điện, bảng chiếu sáng, bảng đo sáng và bảng bù công suất phản kháng.

Được trang bị hệ thống kiểm soát nhiệt độ và ngưng tụ tự động.

Giúp đạt được việc cung cấp năng lượng hiệu quả cho người dùng cuối.

Đặc điểm của trạm biến áp loại container

(1) Công nghệ tiên tiến, an toàn và đáng tin cậy; (2) Mức độ tự động hóa cao; (3) Nhà xưởng chế tạo sẵn; (4) Tùy chọn cấu hình linh hoạt; (5) Tiết kiệm chi phí với kết quả nhanh chóng; (6) Dấu chân nhỏ gọn; (7) Thiết kế có tính thẩm mỹ, hài hòa với môi trường xung quanh.

Phân loại trạm biến áp kiểu hộp

1) Loại mô-đun. Thiết bị đóng cắt điện áp cao và điện áp thấp và máy biến áp được đặt trong vỏ kim loại, với lối đi vận hành dành riêng trong thiết bị phân phối điện áp cao và điện áp thấp. Loại trạm biến áp dạng container này có kích thước tương đối lớn và ngày nay ít được sử dụng.

(2) Loại đơn vị tích hợp. Thay vì sử dụng các bộ thiết bị hoàn chỉnh hiện có, các thiết bị bảo vệ và điều khiển điện áp cao và thấp được lắp đặt trực tiếp bên trong vỏ để tạo thành một khối duy nhất. Được thiết kế để vận hành không cần bảo trì, các tủ này không có lối đi vận hành và nhỏ gọn; chúng còn được gọi là trạm biến áp kiểu hộp kiểu châu Âu hoặc tiêu chuẩn.

(3) Loại tích hợp. Thiết kế này giúp đơn giản hóa các thiết bị điều khiển và bảo vệ điện áp cao bằng cách đặt cả thiết bị phân phối điện áp cao và điện áp thấp cũng như thân chính của máy biến áp cùng nhau trong thùng dầu máy biến áp, tạo thành một khối duy nhất. Nó thậm chí còn nhỏ gọn hơn, với thể tích tương đương với thể tích của một máy biến áp ngâm dầu có cùng công suất—xấp xỉ một phần ba kích thước của một trạm biến áp kiểu hộp kiểu Châu Âu. Nó còn được gọi là trạm biến áp kiểu hộp kiểu Mỹ hoặc trạm biến áp kiểu hộp nhỏ gọn.

Các loại và mô hình củatrạm biến áp kiểu hộps

trạm biến áp kiểu hộps có sẵn trong nhiều mô hình và cấu hình khác nhau để đáp ứng các nhu cầu hoạt động khác nhau. Mỗi mô hình được thiết kế cẩn thận để mang lại những lợi thế cụ thể và đáp ứng các yêu cầu riêng của người dùng.

Mô hình phổ biến

Model thiết bị chuyển mạch cao áp

Model tủ biến áp loại khô

Mô hình thiết bị đóng cắt điện áp thấp

Mô hình tiêu chuẩn toàn cầu

Phong cách Châu Âu: Kích thước lớn hơn với các thành phần tập trung.

Phong cách Mỹ: Cung cấp hiệu suất làm mát tốt hơn nhưng kích thước lớn hơn.

tích hợp: Dấu chân nhỏ hơn nhưng mang lại những ưu điểm tương tự như phong cách Mỹ.

Hướng dẫn vận hành và bảo trì

Chiến lược vận hành và bảo trì hiệu quả là rất quan trọng đối với tuổi thọ và độ tin cậy củatrạm biến áp kiểu hộpS. Hoạt động kiểm tra, bảo trì thường xuyên ngăn ngừa các sự cố ngoài ý muốn, đảm bảo cung cấp điện liên tục.

Yêu cầu hoạt động cơ bản

Lắp đặt trên nền cao để ngăn nước xâm nhập.

Đảm bảo kết nối đáng tin cậy với lưới nối đất để đảm bảo an toàn.

Giữ khu vực xung quanh trạm biến áp sạch sẽ và không có mảnh vụn.

Kiểm tra và bảo trì thường xuyên

Thường xuyên kiểm tra các thiết bị điện áp cao và máy biến áp.

Tiến hành kiểm tra cách điện để đảm bảo vận hành an toàn.

Bảo trì hệ thống làm mát để tránh quá nhiệt.

Những thách thức và cân nhắc

Trong khitrạm biến áp kiểu hộps mang lại nhiều lợi ích nhưng cũng có những thách thức cần được xem xét cẩn thận. Những thách thức này bao gồm nhiều khía cạnh khác nhau, bao gồm cả tác động môi trường và những hạn chế trong hoạt động.

Cân nhắc về môi trường và an toàn

Nguy cơ quá nhiệt và cần có hệ thống thông gió đầy đủ.

Tác động môi trường tiềm ẩn từ việc thải bỏ vật liệu không đúng cách.

Các biện pháp an ninh để ngăn chặn truy cập trái phép.

Hạn chế hoạt động

Giới hạn công suất của một số mẫu máy biến áp.

Sự cần thiết phải bảo trì liên tục để tránh các vấn đề vận hành.

Những thách thức liên quan đến việc tích hợp với các hệ thống hiện có.

Phần kết luận

Trạm biến áp kiểu hộp là một khối kim loại khép kín được lắp ráp tại nhà máy để chuyển đổi và phân phối điện MV-LV, tích hợp các bộ phận cốt lõi (thiết bị đóng cắt điện áp cao, máy biến áp, thiết bị điện áp thấp) như một giải pháp thay thế "cắm và chạy" cho các trạm biến áp truyền thống.

Nó có công nghệ tiên tiến, cấu hình linh hoạt, kích thước nhỏ gọn và tiết kiệm chi phí, với ba loại chính (mô-đun, kiểu châu Âu, kiểu Mỹ) và nhiều mẫu mã khác nhau để đáp ứng các nhu cầu khác nhau. Vận hành và bảo trì đúng cách là điều cần thiết để giải quyết các thách thức như vấn đề quá nhiệt và tích hợp.

CEHO Electric vượt trội với lợi thế cốt lõi là khả năng tùy chỉnh linh hoạt, cung cấp các giải pháp phù hợp (điện áp, công suất, kịch bản ứng dụng) bao gồm tất cả các mẫu tiêu chuẩn. Nó sử dụng các thành phần cốt lõi chất lượng cao và máy biến áp được kiểm soát chặt chẽ để đảm bảo độ ổn định, cộng với khả năng điều khiển điện áp thấp thông minh. Với chế tạo sẵn được tiêu chuẩn hóa, bảo trì thân thiện với người dùng và dịch vụ hậu mãi chuyên nghiệp, nó cung cấp các giải pháp năng lượng hiệu quả, an toàn và tiết kiệm chi phí.

Nếu bạn có bất kỳ nhu cầu liên quan nào, vui lòng truy cập trang web của chúng tôi để biết thêm thông tin hoặc tư vấn trực tiếp với đội ngũ chuyên nghiệp của chúng tôi. Hãy nhớ rằng, việc lựa chọnCEHO có nghĩa là lựa chọn độ tin cậy và sự đổi mới!

Câu hỏi thường gặp về Trạm biến áp dạng hộp (Trạm biến áp đúc sẵn/nhỏ gọn)S

Thông tin cơ bản

Câu 1: Trạm biến áp kiểu hộp là gì?

Trả lời: Trạm biến áp kiểu hộp, còn được gọi là trạm biến áp đúc sẵn hoặc trạm nhỏ gọn, là một thiết bị khép kín, được lắp ráp tại nhà máy, tích hợp tất cả các thành phần thiết yếu của trạm biến áp điện truyền thống vào một vỏ kim loại duy nhất chịu được thời tiết. Nó được sử dụng để chuyển đổi và phân phối điện từ trung áp (MV) sang điện áp thấp (LV), hoạt động như một giải pháp thay thế "cắm và chạy" cho các tòa nhà trạm biến áp lớn bằng gạch.

Câu 2: Trạm biến áp kiểu hộp gồm những thành phần chính nào?

Trả lời: Nó bao gồm ba ngăn chính, mỗi ngăn có vai trò quan trọng trong việc chuyển đổi và phân phối điện:

Thiết bị đóng cắt cao áp: Thường hoạt động ở điện áp 10 kV hoặc 35 kV, được trang bị các bộ phận chính dạng vòng, cầu dao chân không và cầu chì giới hạn dòng điện.

Máy biến áp: Có sẵn loại ngâm trong dầu và loại khô, có công suất lên tới 1600 kVA, có vỏ bọc cách điện hoặc kim loại bảo vệ.

Thiết bị phân phối điện áp thấp: Bao gồm bảng phân phối điện, bảng chiếu sáng, bảng đo sáng, bảng bù công suất phản kháng và hệ thống kiểm soát nhiệt độ/ngưng tụ tự động.

Đặc trưng

Câu 3: Đặc điểm chính của trạm biến áp kiểu hộp là gì?

A: Các tính năng chính là: (1) Công nghệ tiên tiến, an toàn và đáng tin cậy; (2) Mức độ tự động hóa cao; (3) Nhà xưởng chế tạo sẵn; (4) Tùy chọn cấu hình linh hoạt; (5) Tiết kiệm chi phí với kết quả nhanh chóng; (6) Dấu chân nhỏ gọn; (7) Thiết kế có tính thẩm mỹ, hài hòa với môi trường xung quanh.

Phân loại & Model

Câu hỏi 4: Phân loại chính của trạm biến áp kiểu hộp là gì?

Đáp: Có ba loại chính:

Loại mô-đun: Thiết bị chuyển mạch và máy biến áp cao áp và hạ thế được đặt trong vỏ kim loại có lối đi vận hành; tương đối lớn và hiện nay ít được sử dụng.

Loại thiết bị tích hợp: Các thiết bị điều khiển/bảo vệ điện áp cao và thấp được lắp đặt trực tiếp trong vỏ (không có lối đi vận hành), không cần bảo trì, nhỏ gọn; còn được gọi là kiểu châu Âu hoặc kiểu tiêu chuẩn.

Loại tích hợp: Thiết bị phân phối cao áp, hạ thế và thân chính máy biến áp được đặt trong thùng dầu máy biến áp, nhỏ gọn hơn (kích thước khoảng 1/3 kích thước kiểu Châu Âu); còn được gọi là kiểu Mỹ hoặc kiểu nhỏ gọn.

Câu hỏi 5: Hiện có những mẫu trạm biến áp kiểu hộp nào?

Trả lời: Có nhiều mẫu mã khác nhau để đáp ứng các nhu cầu khác nhau, bao gồm: Mẫu thiết bị đóng cắt điện áp cao, Mẫu tủ biến áp loại khô, Mẫu thiết bị đóng cắt điện áp thấp, Mẫu tiêu chuẩn toàn cầu (Phong cách châu Âu: lớn hơn với các bộ phận tập trung; Phong cách Mỹ: làm mát tốt hơn nhưng lớn hơn; Tích hợp: diện tích nhỏ hơn với lợi thế kiểu Mỹ).

Vận hành & Bảo trì

Câu hỏi 6: Các yêu cầu vận hành cơ bản đối với trạm biến áp kiểu hộp là gì?

Trả lời: Các yêu cầu cơ bản là: (1) Lắp đặt trên nền cao để ngăn nước xâm nhập; (2) Đảm bảo kết nối tin cậy với lưới nối đất để đảm bảo an toàn; (3) Giữ khu vực xung quanh trạm biến áp sạch sẽ và không có mảnh vụn.

Câu hỏi 7: Trạm biến áp dạng hộp cần phải kiểm tra và bảo dưỡng thường xuyên những gì?

Đáp: Bảo trì thường xuyên bao gồm: (1) Kiểm tra thiết bị điện áp cao và máy biến áp; (2) Tiến hành kiểm tra cách điện để đảm bảo vận hành an toàn; (3) Bảo trì hệ thống làm mát để tránh quá nhiệt.

Những thách thức và cân nhắc

Câu hỏi 8: Cần lưu ý những vấn đề gì về môi trường và an toàn đối với trạm biến áp kiểu hộp?

Đáp: Những cân nhắc chính là: (1) Nguy cơ quá nhiệt, cần thông gió đầy đủ; (2) Các tác động môi trường tiềm ẩn do việc thải bỏ vật liệu không đúng cách; (3) Các biện pháp bảo mật để ngăn chặn truy cập trái phép.

Câu hỏi 9: Trạm biến áp kiểu hộp có những hạn chế gì trong vận hành?

Trả lời: Những hạn chế chính là: (1) Giới hạn công suất của một số mẫu máy biến áp; (2) Cần bảo trì liên tục để tránh các vấn đề vận hành; (3) Những thách thức trong việc tích hợp với các hệ thống hiện có.
