Trạm biến áp kiểu hộp địa lý

Trạm biến áp kiểu hộp địa lý đang cách mạng hóa việc phân phối điện, cung cấp các giải pháp nhỏ gọn, hiệu quả và có độ tin cậy cao cho các hệ thống điện hiện đại. Được thiết kế để đáp ứng nhu cầu ngày càng tăng của quá trình đô thị hóa, phát triển công nghiệp và sản xuất năng lượng phân tán, các trạm biến áp này kết hợp hoàn hảo giữa tính thẩm mỹ kiểu dáng đẹp với chức năng tiên tiến. Được triển khai rộng rãi trên nhiều ứng dụng khác nhau—từ lưới điện đô thị đến các dự án năng lượng tái tạo—trạm biến áp này mang lại tính linh hoạt tuyệt vời. Hướng dẫn này sẽ đi sâu vào các thành phần cốt lõi, nguyên tắc thiết kế và ưu điểm của trạm biến áp container, giúp bạn nắm bắt đầy đủ vai trò then chốt của chúng trong việc nâng cấp cơ sở hạ tầng điện.

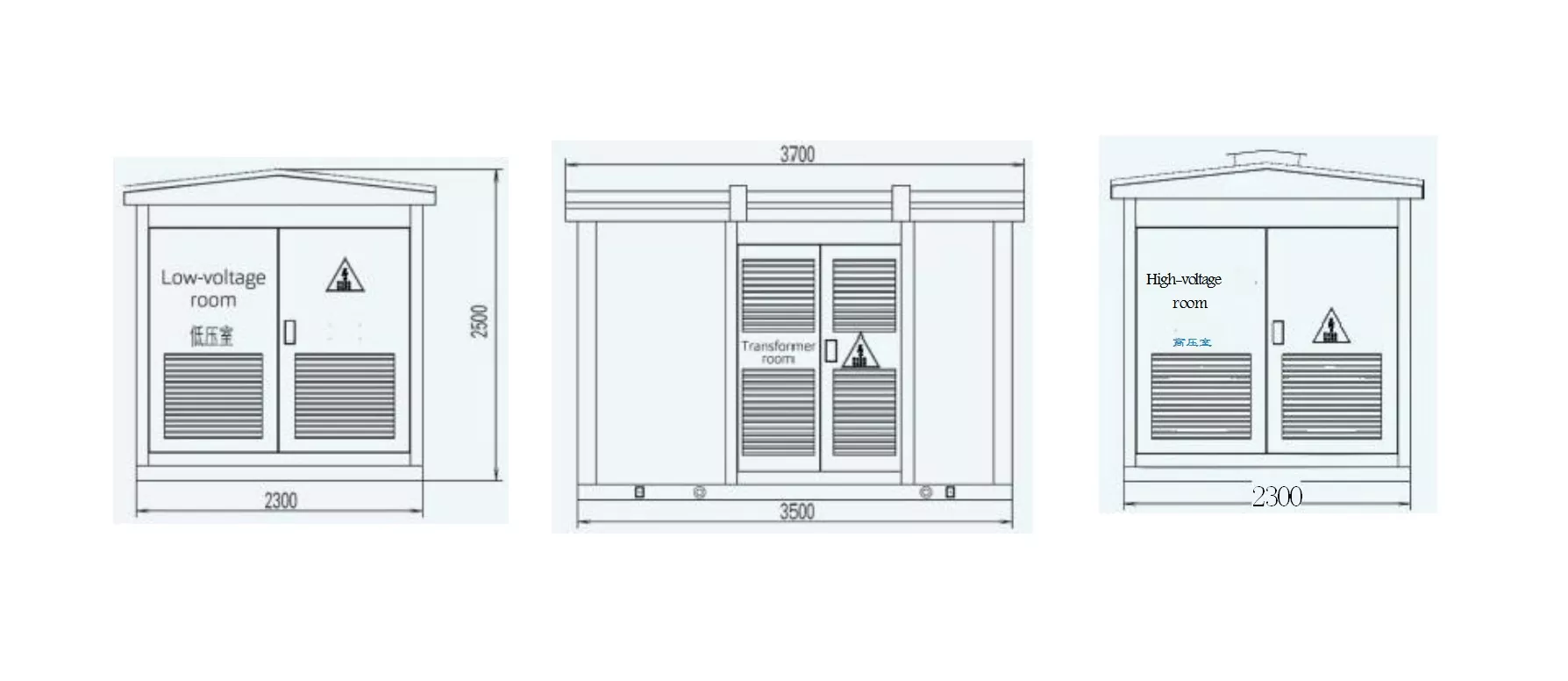

Bản vẽ ranh giới hộp: (lấy 630kVA làm ví dụ)

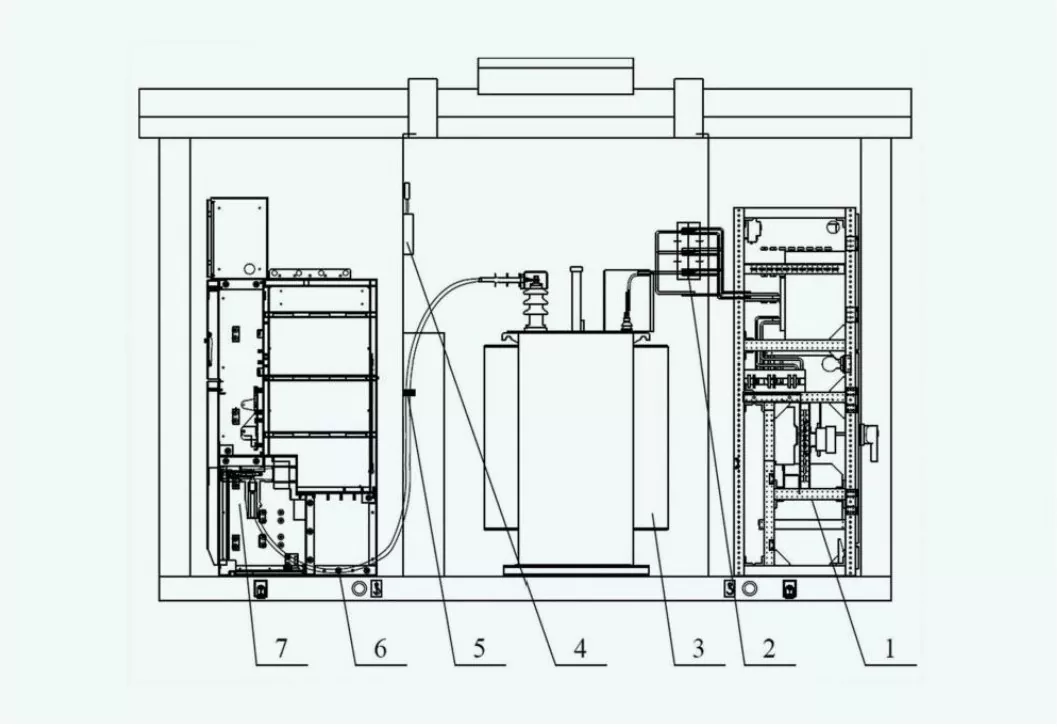

Thành phần chính

●Thiết bị chuyển mạch điện áp cao

Chịu trách nhiệm về đầu vào và ngắt kết nối nguồn điện cao thế. Các thông số kỹ thuật chính bao gồm điện áp định mức (12kV, 24kV hoặc 36kV) và khả năng ngắt ngắn mạch (25kA đến 40kA).

●Máy biến áp

Được sử dụng để giảm điện áp cao xuống mức điện áp có thể sử dụng thấp hơn. Các thông số bao gồm công suất (từ 50kVA đến 2500kVA), cấp cách điện và hiệu suất (thường trên 98%).

● Thiết bị đóng cắt điện áp thấp

Chịu trách nhiệm phân phối điện cho người dùng cuối và cung cấp bảo vệ mạch. Các bộ phận bao gồm cầu dao, cầu chì và đồng hồ đo. Điện áp định mức nằm trong khoảng từ 0,4kV đến 1kV và dòng điện định mức lên đến 6300A, tùy thuộc vào ứng dụng.

● Bao vây

Vỏ bọc của trạm biến áp kiểu hộp có thể cung cấp sự bảo vệ vật lý và niêm phong môi trường. Các sản phẩm của chúng tôi thường được thiết kế cấp bảo vệ IP54 hoặc IP65, môi trường ngoài trời và khắc nghiệt có khả năng thích ứng cao.

● Hệ thống điện phụ trợ

Cái này dùng để cấp nguồn cho các thiết bị bên trong (quạt làm mát, máy sưởi và đèn chiếu sáng). Các thông số bao gồm điện áp định mức (220V hoặc 110V AC/DC) và công suất nguồn.

● Hệ thống làm mát

Đảm bảo rằng máy biến áp và các bộ phận khác hoạt động trong giới hạn nhiệt. Chế độ làm mát có thể là làm mát không khí tự nhiên (AN) hoặc làm mát không khí cưỡng bức (AF), vui lòng đánh giá theo công suất tải và môi trường.

● Hệ thống bảo vệ và kiểm soát

Nó chứa rơle, bộ điều khiển và thiết bị giám sát để đảm bảo an toàn và ổn định cho hệ thống. Cài đặt bảo vệ yêu cầu ngưỡng dòng điện và điện áp áp dụng cho toàn bộ hệ thống.

● Hệ thống nối đất

Cung cấp sự an toàn quan trọng chống lại điện giật và đảm bảo tiêu tán dòng điện sự cố. Hệ thống nối đất bao gồm thép mạ kẽm hoặc băng đồng được thiết kế để có điện trở thấp, dưới 1Ω trong hầu hết các hệ thống lắp đặt.

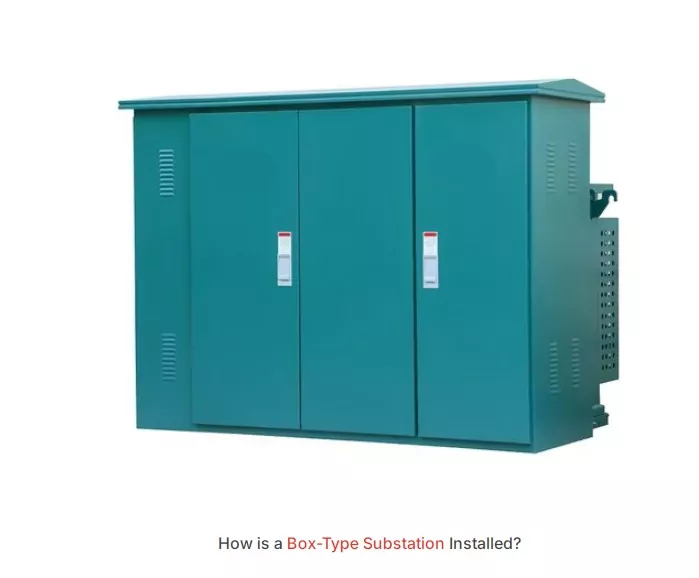

Cài đặt

Có một số bước chính để lắp đặt Trạm biến áp kiểu hộp địa lý.

1. Lựa chọn và chuẩn bị địa điểm

Địa điểm cần bằng phẳng, ổn định và thoát nước tốt. Nhưng cũng để đáp ứng các yêu cầu về khoảng trống an toàn và khả năng tiếp cận, vui lòng lựa chọn theo tình hình thực tế của bạn.

2. Thi công nền móng

Xây dựng móng bê tông cốt thép để hỗ trợ trọng lượng của trạm biến áp và đảm bảo sự ổn định về kết cấu.

3. Định vị và lắp ráp

Hộp được đặt trên nền bằng thiết bị nâng và được cố định chống lại lực cơ học bằng bu lông hoặc neo.

4. Kết nối điện

Kết nối cáp vào và ra với các đầu cuối điện áp cao và thấp. Chú ý nối đất phải chính xác, điều này rất quan trọng đối với sự an toàn của hệ thống.

5. Thử nghiệm và vận hành

Lắp đặt hoàn chỉnh Thực hiện kiểm tra điện trở cách điện, hiệu chỉnh rơle bảo vệ và kiểm tra chức năng trên tất cả các bộ phận. Trước khi cấp nguồn cho trạm biến áp, bạn nên xác nhận lại mã điện tại địa phương.
