Phân tích kỹ thuật của các trạm biến áp kiểu hộp ở Châu Âu, Hoa Kỳ và Trung Quốc là gì?

Từ quan điểm của các kỹ sư điện, các trạm biến áp container Châu Âu, Mỹ và Trung Quốc (kiểu Trung Quốc) đại diện cho ba phương pháp kỹ thuật riêng biệt dựa trên các tiêu chuẩn lưới điện, môi trường địa lý và nhu cầu thị trường khác nhau. Sự khác biệt cốt lõi nằm ở bốn khía cạnh chính: tích hợp cấu trúc, cấu hình bảo vệ, thiết kế quản lý nhiệt và hệ thống tiêu chuẩn hóa. Những khác biệt này làm phát sinh các kịch bản ứng dụng và quỹ đạo tiến hóa riêng biệt.

Các trạm biến áp kiểu Mỹ ưu tiên sự gọn nhẹ và tiết kiệm chi phí để có thể triển khai rộng rãi; Mặt khác, các trạm biến áp ở Châu Âu nhấn mạnh đến hiệu quả môi trường tiên tiến và các thiết kế tích hợp mang tính thẩm mỹ; trong khi các trạm biến áp của Trung Quốc thường áp dụng các giải pháp kết hợp thực tế nhằm cân bằng sự khác biệt giữa hai giải pháp này về mặt tích hợp, chi phí và thiết kế. Những khác biệt này ảnh hưởng sâu sắc đến quy mô, thành phần kết cấu, thiết kế bên trong, cấu hình thiết bị chính, tính năng an toàn, phương pháp lắp đặt và bảo trì và cuối cùng là sự phù hợp của trạm biến áp đối với các ứng dụng cụ thể.

Phần sau đây cung cấp phân tích chuyên sâu từ ba khía cạnh: chi tiết kỹ thuật, kịch bản ứng dụng và xu hướng trong tương lai.

I. So sánh chuyên sâu các chi tiết kỹ thuật cốt lõi của ba loại chínhTrạm biến áp kiểu hộp

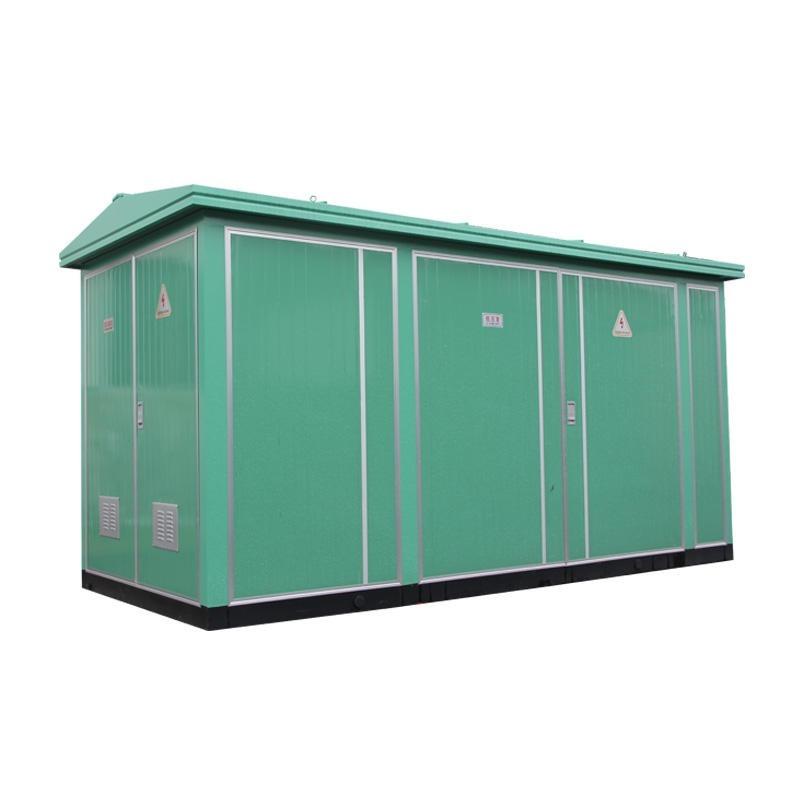

1. Châu ÂuTrạm biến áp kiểu hộp (kiểu Châu ÂuTrạm biến áp kiểu hộp, Tiêu chuẩn EU/IEC)

Định nghĩa cốt lõi: Tuân thủ các tiêu chuẩn IEC 62271-202 và IEC 61330, các trạm biến áp này có cấu trúc mô-đun ba ngăn độc lập và đại diện cho dạng thống trị toàn cầu của “Trạm biến áp kiểu hộp.”

(1) Cấu trúc và bố cục

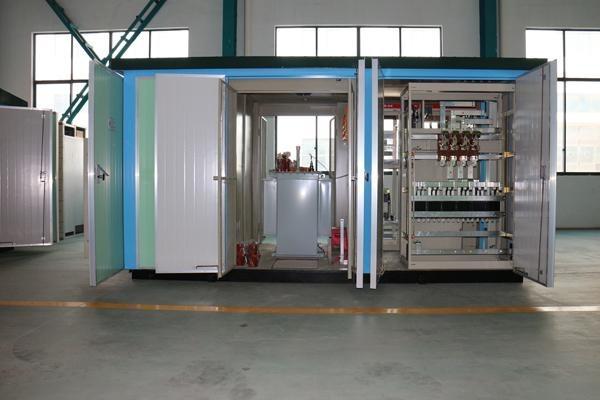

· Ba ngăn hoàn toàn độc lập: Ngăn cao áp, ngăn máy biến áp, ngăn hạ áp được ngăn cách hoàn toàn bằng vách ngăn kim loại, tạo thành một “目" hoặc "品“bố trí hình dạng.

· Vỏ bọc và bảo vệ: Tấm thép hai lớp có lớp cách nhiệt polyurethane; xếp hạng bảo vệ IP54–IP55; khả năng chống bụi, chống thấm nước và chống ngưng tụ mạnh mẽ.

· Yêu cầu về nền móng: Yêu cầu rãnh cáp tiêu chuẩn, nền móng độc lập và lối đi bảo trì dành riêng ( ≥800 mm).

(2) Cấu hình thành phần lõi

· Phía điện áp cao: Cấu hình tiêu chuẩn bao gồm các thiết bị chính dạng vòng SF6 hoặc thiết bị đóng cắt cách điện bằng không khí, được tích hợp với các dao cắt tải, dao cách ly, dao nối đất và thiết bị chống sét, có năm khóa liên động phòng ngừa.

· Máy biến áp: Chủ yếu là máy biến áp loại khô dòng SCB (đúc nhựa epoxy), có công suất từ ​​50kVA đến 2500kVA; làm mát không khí cưỡng bức (điều khiển nhiệt độ + quạt hướng trục).

· Phía điện áp thấp: Thiết bị đóng cắt rút điện, bao gồm bộ ngắt mạch khung, bù tụ điện thông minh, đồng hồ đo thông minh và mô-đun bảo vệ đột biến, mang lại khả năng mở rộng đặc biệt.

· Hệ thống bảo vệ: Phía điện áp cao cung cấp tùy chọn “công tắc tải + cầu chì” hoặc bảo vệ cầu dao (bảo vệ quá dòng, tức thời, quá tải và chạm đất); phía điện áp thấp có tính năng bảo vệ phân phối toàn diện.

(3) Đặc tính kỹ thuật chính

· An toàn: Các ngăn độc lập có khả năng cách ly sự cố hồ quang mạnh (định mức chịu được hồ quang bên trong là 20kA/0,5s).

· Khả năng bảo trì: Mỗi thiết bị có thể được ngắt điện độc lập để bảo trì; bảo trì phía điện áp thấp có thể được thực hiện mà không bị gián đoạn nguồn điện.

· Tổn thất và tiết kiệm năng lượng: Máy biến áp loại khô có khả năng chống cháy, không rò rỉ, ít ồn nhưng tổn thất khi không tải cao hơn một chút so với máy biến áp dầu.

· Kích thước: Lớn nhất về thể tích cho cùng một công suất, gấp khoảng 1,5 đến 3 lần so với các loại kiểu Mỹ.

2. Phong cách MỹTrạm biến áp kiểu hộp (kiểu MỹTrạm biến áp kiểu hộp, tiêu chuẩn IEEE/ANSI)

Định nghĩa cốt lõi: Tuân thủ các tiêu chuẩn IEEE C57.12.25 và ANSI C84.1; có cấu trúc vỏ chung, tích hợp cao, còn được gọi là “máy biến áp loại kết hợp (ZGS)”.

(1) Cấu trúc và bố cục

· Bể chung tích hợp: Không có ngăn cao áp riêng biệt; công tắc tải cao áp, cầu chì, bộ đổi vòi và lõi máy biến áp đều được ngâm trong cùng một thùng dầu.

· Thiết kế không dầu: Có cấu trúc “khe hở dầu + không khí” kín hoàn toàn, với bình chứa và bộ tản nhiệt tiếp xúc trực tiếp để tản nhiệt.

· Vỏ bọc và bảo vệ: Tấm thép một lớp, cấp bảo vệ IP34D–IP44, nhấn mạnh khả năng bảo vệ chống bụi và các vật thể rắn từ bên ngoài.

· Yêu cầu về nền móng: Nền móng đơn giản; không cần rãnh cáp; kết nối cắm cáp trực tiếp.

(2) Cấu hình thành phần lõi

· Phía cao áp: Đầu cắm cáp kiểu khuỷu tay + cầu chì cắm + công tắc tải; cách nhiệt hoàn toàn, được che chắn hoàn toàn và an toàn khi chạm, đơn giản hóa đến mức tối đa.

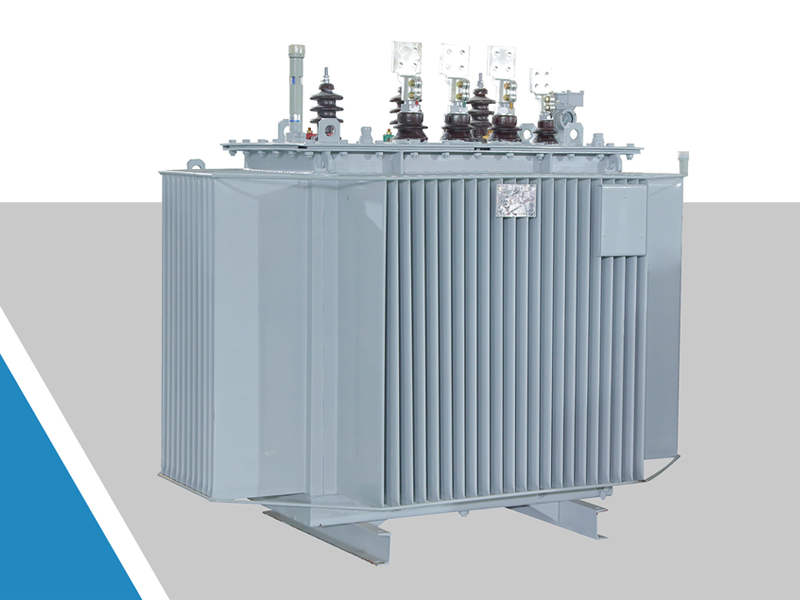

· Máy biến áp: Máy biến áp ngâm dầu kín hoàn toàn, công suất 315 kVA–1.600 kVA; Dầu biến áp đóng vai trò vừa là chất cách điện vừa là chất làm mát.

· Phía hạ áp: Tủ cầu dao vỏ đúc nhỏ gọn với cấu hình bảo vệ đơn giản (quá tải, ngắn mạch, thiếu điện áp).

· Hệ thống bảo vệ: Cầu chì cao áp bảo vệ khỏi các sự cố máy biến áp bên trong; cầu dao vỏ đúc điện áp thấp bảo vệ đường dây; không có thiết bị bảo vệ rơle.

(3) Đặc tính kỹ thuật chính

· Tính nhỏ gọn: Thể tích tối thiểu, chỉ bằng 1/4 đến 1/3 diện tích của các thiết bị kiểu Châu Âu và chi phí thấp hơn từ 15% đến 20%.

·Khả năng cài đặt: “Cắm và chạy”; thời gian lắp đặt chỉ bằng 1/3 so với các thiết bị kiểu Châu Âu.

·Tản nhiệt: Làm mát ngoài trời; khả năng chịu quá tải cao (cho phép quá tải gấp đôi trong 2 giờ).

Hạn chế: Bảo trì yêu cầu mất điện hoàn toàn; các bộ phận điện áp cao được ngâm trong dầu, khiến việc sửa chữa sau sự cố trở nên phức tạp và dễ bị rò rỉ.

3. Tiếng TrungTrạm biến áp kiểu hộp (Phong cách Trung Quốc / phong cách HuashiTrạm biến áp kiểu hộp, Tiêu chuẩn GB)

Định nghĩa cốt lõi: Kết hợp mô-đun châu Âu với sự nhỏ gọn của Mỹ, các trạm biến áp này tuân thủ GB/T 17467-2020 (Điện áp cao/Điện áp thấpTrạm biến áp kiểu hộp) và có cấu trúc ba ngăn được sửa đổi, cục bộ.

(1) Cấu trúc và bố cục

· Ba ngăn độc lập nhưng nhỏ gọn: Ngăn cao áp, ngăn biến áp và ngăn hạ thế tách biệt nhưng có kích thước nhỏ gọn hơn (giữa tiêu chuẩn Châu Âu và Châu Mỹ).

· Bố cục được tối ưu hóa: Chủ yếu “目”Bố trí theo chiều dọc một hàng, hình chữ nhật (tuân thủ các yêu cầu về khả năng tương thích điện từ của IEEE), phù hợp với tiêu chuẩn lắp đặt lưới điện của Trung Quốc.

· Vỏ bọc và bảo vệ: Tấm thép hai lớp, IP44–IP54, tăng cường khả năng chống ăn mòn, chống địa chấn (được thiết kế cho cường độ địa chấn IX) và chịu nhiệt độ cao (-25°C đến +40°C).

(2) Cấu hình thành phần cốt lõi (Bản địa hóa nâng cao)

· Phía điện áp cao: Cấu hình tiêu chuẩn bao gồm các bộ phận mạch chính cách điện bằng không khí/SF6 được sản xuất trong nước, tương thích với cả giải pháp cầu dao châu Âu và giải pháp phích cắm khuỷu tay của Mỹ.

· Máy biến áp: Lựa chọn loại khô hoặc loại ngâm trong dầu (SCB14/S15, hiệu suất năng lượng loại 1); nâng cao khả năng chịu ngắn mạch (10 kV/25 kA/3 s, vượt tiêu chuẩn IEC 20 kA/2 s).

· Phía điện áp thấp: Tích hợp hệ thống phân phối điện thông minh, bù công suất phản kháng tự động, giảm thiểu sóng hài và giám sát từ xa, được thiết kế để đáp ứng các yêu cầu tự động hóa mạng lưới phân phối của Trung Quốc.

· Hệ thống bảo vệ: Bảo vệ dự phòng kép, với cầu chì điện áp cao + cầu dao làm bảo vệ dự phòng; được trang bị các tính năng bảo vệ không dùng điện như quá nhiệt, giảm khí và giảm áp suất.

(3) Đặc tính kỹ thuật chính

· Khả năng thích ứng: Hoàn toàn tương thích với mạng phân phối 10kV/20kV, mức độ ngắn mạch và cấu hình nối đất của Trung Quốc.

· Hiệu quả về mặt chi phí: Chi phí thấp hơn so với thiết kế Châu Âu, độ tin cậy cao hơn thiết kế Mỹ.

· Thông minh: Giám sát IoT tiêu chuẩn (đo từ xa, điều khiển từ xa và điều khiển từ xa), hỗ trợ giao thức IEC 61850.

So sánh các thông số kỹ thuật của ba trạm biến áp kiểu hộp chính

II. Kết hợp chính xác các kịch bản ứng dụng (Tiêu chí lựa chọn kỹ sư điện)

1. Kịch bản ứng dụng theo phong cách châu ÂuTrạm biến áp kiểu hộp

Tiêu chí lựa chọn cốt lõi: Độ tin cậy cao, độ an toàn cao, khả năng mở rộng mạnh mẽ và tính bền vững môi trường là ưu tiên hàng đầu

· Trung tâm thành phố/Tòa nhà Landmark: Khu phức hợp thương mại, tòa nhà siêu cao tầng, khu trung tâm thành phố (an toàn cháy nổ, độ ồn thấp, tích hợp cảnh quan).

· Tải công nghiệp / có độ tin cậy cao: Trung tâm dữ liệu, sản xuất chính xác, vận chuyển đường sắt, bệnh viện (cung cấp điện liên tục, bảo trì mà không mất điện).

· Tích hợp lưới năng lượng tái tạo: Trạm biến áp tăng cường năng lượng gió / PV (giảm thiểu sóng hài, bù công suất phản kháng, giám sát thông minh).

· Khu vực nhạy cảm về môi trường: Trường học, khu dân cư, danh lam thắng cảnh (không rò rỉ dầu, cách nhiệt loại khô).

2. Kịch bản ứng dụng cho Hoa KỳTrạm biến áp kiểu hộp

Tiêu chí lựa chọn cốt lõi: Chi phí thấp, triển khai nhanh chóng, không gian cực kỳ hạn chế

· Lưới điện Bắc Mỹ: Mạng lưới phân phối địa phương ở Mỹ và Canada (tuân thủ tiêu chuẩn).

· Cải tạo các khu dân cư cũ: Các điểm cuối của lưới điện đô thị có không gian hạn chế và chu kỳ xây dựng ngắn.

· Cung cấp điện tạm thời / khẩn cấp: Các công trường xây dựng, triển lãm thương mại, cứu trợ thiên tai (cắm và chạy, có thể di dời).

· Lưới điện nông thôn / ngoại ô: Các khu vực có mật độ phụ tải thấp, bán kính cung cấp lớn và năng lực O&M hạn chế.

3. Kịch bản ứng dụng cho tiếng TrungTrạm biến áp kiểu hộp

Tiêu chí lựa chọn cốt lõi: Khả năng tương thích với lưới điện Trung Quốc, hiệu quả chi phí cao và O&M thông minh

· Mạng lưới phân phối đô thị và nông thôn ở Trung Quốc: Các cộng đồng dân cư mới, khu công nghiệp và các cơ sở công cộng của thành phố (tiêu chuẩn 10kV, mức độ ngắn mạch phù hợp).

· Nâng cấp tự động hóa mạng phân phối: Bao phủ toàn bộ “Ba điều khiển từ xa” (đo từ xa, báo hiệu từ xa, điều khiển từ xa), các nút lưới điện thông minh.

· “Cơ sở hạ tầng mới”: Trạm gốc 5G, cụm trạm sạc, trạm điện lưu trữ năng lượng (giao diện tích hợp nguồn-lưới-tải-lưu trữ).

· Xuất khẩu / Vành đai và Con đường: Thích ứng cho các thị trường ở Đông Nam Á, Trung Đông, Châu Phi và các khu vực khác có tiêu chuẩn hỗn hợp IEC và GB.

III. Xu hướng phát triển trong tương lai (Định hướng phát triển của ba con đường công nghệ chính)

1. Xu hướng chung toàn cầu (Nâng cấp được chia sẻ bởi cả ba con đường)

(1) Hiệu suất năng lượng cao và ít carbon

· Nâng cấp hiệu quả năng lượng bắt buộc: Bắt đầu từ năm 2026, tiêu chuẩn hiệu quả năng lượng cấp 1 sẽ là bắt buộc ở các thị trường lớn trên toàn cầu (giảm 40% tổn thất không tải).

· Các chất thay thế cách nhiệt thân thiện với môi trường: Không sử dụng SF6 (thay thế bằng không khí khô, N₂ và các loại khí thân thiện với môi trường); dầu khoáng thay thế bằng dầu thực vật ester tự nhiên.

· Sử dụng rộng rãi hợp kim vô định hình: Tổn hao không tải thấp hơn 70%–80% so với vật liệu truyền thống; tỷ lệ thâm nhập vào Lưới điện Nhà nước đạt 50% vào năm 2030.

(2) Trí tuệ cao (AIoT)

·Điện toán biên + Bản sao kỹ thuật số: Giám sát trạng thái thời gian thực, dự đoán lỗi (độ chính xác >95%), chẩn đoán từ xa và tạo báo cáo O&M tự động.

·Tuân thủ đầy đủ IEC 61850: Chức năng cắm và chạy, khả năng tương tác nâng cao và tích hợp liền mạch với hệ thống điều độ lưới điện thông minh.

· 5G + IoT: Điều khiển từ xa, phát hiện hồ quang, cảnh báo quá nhiệt, phân tích mức tiêu thụ năng lượng; hoạt động không người lái trở thành tiêu chuẩn.

(3) Tích hợp và chế tạo sẵn

· “Tích hợp nhiều ngăn”: Các mô-đun đúc sẵn tích hợp trạm biến áp, bộ lưu trữ năng lượng, PV và trạm sạc, giúp giảm diện tích thêm 30%.

·Thiết kế theo mô-đun, khối xây dựng: Các mô-đun được tiêu chuẩn hóa, lắp ráp trước tại nhà máy và không cần nối dây tại chỗ giúp giảm thời gian lắp đặt xuống trong vòng một ngày.

2. Sự phát triển khác biệt của ba dòng sản phẩm chính

(1) Thiết bị đóng cắt Châu Âu: An toàn tối ưu + Không Carbon xanh

·Tăng cường bảo vệ hồ quang bên trong (tắt hồ quang ≤0,1s), xếp hạng chống cháy nổ và chống cháy.

· Toàn bộ dòng sản phẩm không chứa dầu, khô hoàn toàn và được làm bằng vật liệu có thể tái chế, tuân thủ các quy định về “trung hòa carbon” của EU.

· Tập trung vào các ứng dụng điện áp cao, công suất cao 40,5kV và các kịch bản trạm chính lưới điện siêu nhỏ thông minh.

(2) Hoa KỳLoại hộpTrạm biến áp: Tích hợp tối giản + Chi phí thấp

· Thu nhỏ hơn nữa và giảm trọng lượng, được thiết kế riêng cho các hệ thống lưu trữ năng lượng dân dụng và quang điện phân tán ở Bắc Mỹ.

· Sử dụng IoT để đơn giản hóa việc giám sát, nhấn mạnh vào mô hình O&M chi phí thấp dựa trên “không thể thay thế”.

· Tập trung vào các thị trường mạng lưới phân phối có cấu trúc lỏng lẻo ở Bắc Mỹ, Châu Mỹ Latinh và Úc.

(3) Tiếng Trung Loại hộp Trạm biến áp: Khả năng thích ứng toàn cầu + Tích hợp thông minh

· Khả năng tương thích tiêu chuẩn kép (IEC+GB), với khả năng thích ứng nâng cao với môi trường khắc nghiệt (cực lạnh, độ ẩm cao, độ cao).

· Tích hợp phát điện, lưới điện, phụ tải và lưu trữ: Tích hợp sâu các bộ biến tần lưu trữ năng lượng (PCS) và hệ thống quản lý năng lượng (EMS).

· Bảo trì dự đoán được hỗ trợ bởi AI: Được hỗ trợ bởi các thuật toán trong nước, MTBF đã tăng lên hơn 100.000 giờ.

· Dẫn đầu với đột phá kép trên thị trường trung cấp và bình dân toàn cầu

IV. Tóm tắt: Sự khác biệt cơ bản trong phương pháp tiếp cận kỹ thuật

· Châu Âu: An toàn là trên hết, mô-đun và có độ tin cậy cao, thể hiện phương pháp tiếp cận kỹ thuật “kỹ thuật chính xác”.

· Mỹ: Ưu tiên chi phí, triển khai tích hợp và nhanh chóng, thể hiện cách tiếp cận kỹ thuật “định hướng kinh tế”.

· Cách tiếp cận của Trung Quốc: Ưu tiên khả năng thích ứng, bản địa hóa và thông minh, thể hiện cách tiếp cận kỹ thuật “cân bằng”.

Trong vòng 3 đến 5 năm tới, ba cách tiếp cận này sẽ kết hợp với nhau và ranh giới của chúng sẽ mờ dần: cách tiếp cận của châu Âu sẽ trở nên nhỏ gọn hơn, cách tiếp cận của Mỹ thông minh hơn và cách tiếp cận của Trung Quốc được quốc tế hóa hơn, cuối cùng hội tụ về một mô hình kỹ thuật thống nhất “thông minh, carbon thấp, hội nhập và tiêu chuẩn hóa”.

Câu hỏi thường gặp về Trạm biến áp kiểu hộp Châu Âu, Mỹ và Trung Quốc

1. Hệ thống tiêu chuẩn cốt lõi cho ba loại trạm biến áp kiểu hộp là gì?

· Châu Âu: IEC 62271, IEC 61330

· Mỹ: IEEE C57.12.25, ANSI

· Tiếng Trung: GB/T 17467-2020

2. Sự khác biệt chính về cấu trúc là gì?

· Châu Âu: Ba ngăn hoàn toàn độc lập, thiết kế kiểu mô-đun

· Mỹ: Tích hợp bồn dầu chung, bồn dầu cao thế và máy biến áp

· Tiếng Trung: Ba ngăn độc lập, bố cục nhỏ gọn, tối ưu

3. Mỗi loại sử dụng loại máy biến áp nào?

· Châu Âu: Chủ yếu là máy biến áp loại khô

· Mỹ: Máy biến áp ngâm dầu duy nhất

· Tiếng Trung: Loại khô hoặc ngâm dầu tùy chọn

4. Cái nào có khối lượng và diện tích nhỏ nhất?

Trạm biến áp hộp của Mỹ chỉ bằng khoảng 1/3 loại Châu Âu.

5. Cái nào có khả năng chịu ngắn mạch mạnh nhất?

Trạm biến áp hộp Trung Quốc, nâng cấp lên 25kA/3s.

6. Có thể thực hiện bảo trì mà không bị mất điện hoàn toàn không?

· Châu Âu & Trung Quốc: Có, bảo trì độc lập theo từng ngăn

· Mỹ: Không, yêu cầu cắt điện tổng thể

7. Loại nào có chi phí thấp nhất?

Trạm biến áp hộp kiểu Mỹ, thấp hơn 15%–20% so với kiểu châu Âu.

8. Các tình huống ứng dụng điển hình là gì?

· Châu Âu: Các khu vực đô thị lõi, trung tâm dữ liệu, khu công nghiệp có độ an toàn cao

· Mỹ: Không gian hẹp, thi công nhanh, cấp điện nông thôn, tạm thời

· Tiếng Trung: Mạng lưới phân phối đô thị và nông thôn, cơ sở hạ tầng mới, lưới điện thông minh

9. Xu hướng phát triển trong tương lai là gì?

Phổ biến: Hiệu quả cao, thông minh, không chứa SF6, tích hợp

· Châu Âu: Cực kỳ an toàn, không carbon, dòng sản phẩm khô

· Mỹ: Chế độ thu nhỏ, thay thế chi phí thấp

· Tiếng Trung: Khả năng tương thích IEC+GB, tích hợp nguồn-lưới-tải-lưu trữ

10. Phương án nào phù hợp nhất cho các dự án lưới điện Trung Quốc?

Trạm biến áp hộp Trung Quốc, mạng lưới phân phối 10kV/20kV phù hợp nhất, yêu cầu bảo vệ và thông minh.
