Trạm biến áp kiểu hộp lắp sẵn của Mỹ

Trạm biến áp kiểu hộp lắp sẵn của Mỹ này còn được trang bị nhiều thiết bị an toàn, bao gồm hệ thống nối đất, thiết bị bảo vệ sự cố và thiết bị chống sét, đảm bảo hệ thống điện luôn vận hành an toàn và tin cậy. Hơn nữa, thiết kế sản phẩm nhấn mạnh đến tính dễ lắp đặt và vận hành. Các bộ phận được lắp ráp sẵn bao gồm máy biến áp, cầu dao và thiết bị đóng cắt, giúp rút ngắn chu trình lắp đặt và giảm chi phí lao động một cách hiệu quả. Trạm biến áp còn được trang bị hệ thống giám sát tiên tiến, cho phép người vận hành giám sát và quản lý hệ thống điện theo thời gian thực thông qua phòng điều khiển trung tâm. Trạm biến áp mô-đun đúc sẵn kiểu Mỹ là giải pháp chất lượng cao cho các ứng dụng công nghiệp và thương mại, đáp ứng nhu cầu phân phối điện an toàn và đáng tin cậy theo cách tiết kiệm chi phí.

Thông số kỹ thuật

● Cầu chì

Phía điện áp cao của Trạm biến áp loại hộp lắp sẵn của Mỹ sử dụng cầu chì bảo vệ dự phòng và cầu chì cắm nối tiếp để bảo vệ toàn dải. Cầu chì bảo vệ dự phòng là cầu chì giới hạn dòng điện cao áp ngâm trong dầu với khả năng cắt lớn. Cầu chì cắm sẽ chỉ khởi động khi có lỗi bên trong máy biến áp. Cầu chì cảm ứng kép có thể cung cấp khả năng bảo vệ kép cho dòng điện và nhiệt độ. Nếu bị nổ, lõi cầu chì có thể dễ dàng thay thế tại chỗ.

Cấu trúc và trình tự hoạt động

1. Bố cục

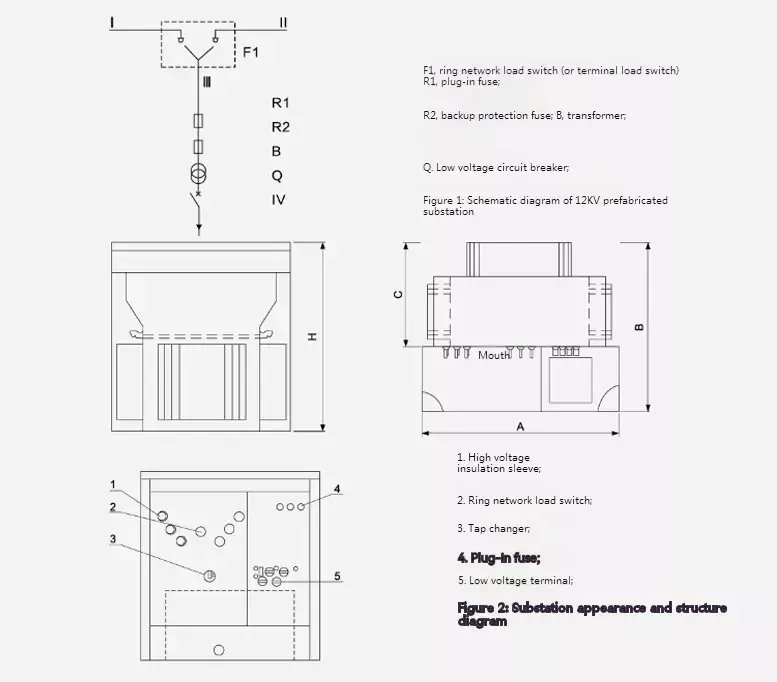

Hình dạng và cấu trúc của Trạm biến áp kiểu hộp lắp sẵn của Mỹ được trình bày dưới đây. Bể được chia thành bình cao áp phía trên và thùng biến áp phía dưới. Hai phần này chỉ được nối điện và dầu không lưu thông. Trong số đó, các đường "I" và "I" là các cấp nguồn của mạng vòng, "nhánh ll" là nhánh máy biến áp và "V" là đầu ra điện áp thấp.

Trạm biến áp có thể được sử dụng cho hệ thống cấp điện mạng vòng và hệ thống cấp điện đầu cuối. Nguồn cấp dữ liệu của đường dây và nhánh "l III" được chuyển đổi bằng công tắc tải của mạng vòng. Đồng thời, phía điện áp cao của máy biến áp được trang bị cầu chì ở đầu đến, có thể bảo vệ mạch nhánh và tránh lỗi đoản mạch, quá tải và quá nhiệt độ. Bạn cũng có thể chọn lắp đặt các thiết bị hiển thị điện áp cao và thiết bị chống sét. Và đầu điện áp thấp của máy biến áp là đầu ra sau khi đi qua ampe kế và bộ ngắt mạch điện áp thấp.

Kích thước và trọng lượng

2. Máy biến áp

Đối với các Trạm biến áp kiểu hộp lắp sẵn của Mỹ, chúng tôi sử dụng máy biến áp ngâm dầu ba pha dòng S9 và S11 mới với tổn thất không tải thấp, độ tăng nhiệt độ thấp, độ ồn thấp và độ cao thấp. Cả tổn thất không tải và tổn thất có tải đều thấp hơn so với máy biến áp S9 nguyên bản.

Máy biến áp sử dụng cấu trúc kín hoàn toàn để cách ly hiệu quả ô nhiễm không khí và độ ẩm. Phía trên bình dầu còn có một đệm khí dày 40-90 mm, cùng với kết cấu dạng sóng của vỏ bình dầu có vai trò làm mát và giảm áp suất bên trong.

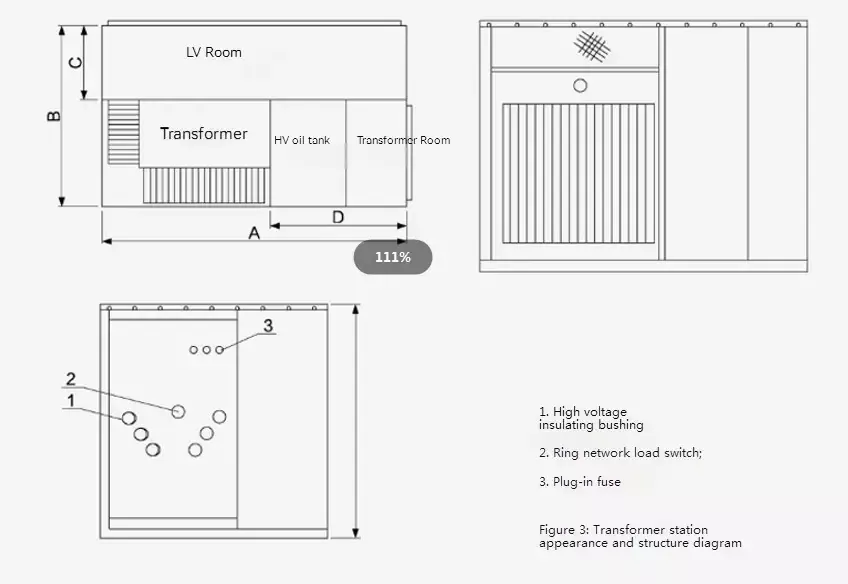

Kích thước và trọng lượng
