Máy biến áp loại hộp quang điện BS

Điện được tạo ra bởi các tế bào quang điện là điện áp DC thấp. Sau khi được thu gom và đảo ngược thành điện áp xoay chiều ba pha, Máy biến áp loại hộp quang điện BS được tăng lên 10kV, 20kV hoặc 35kV bằng trạm biến áp quang điện đúc sẵn chuyên dụng và kết nối với lưới điện. Các trạm biến áp đúc sẵn tăng cường quang điện thường có nhiều đường dây đến điện áp thấp, với một máy biến áp riêng ở phía điện áp thấp. Máy biến áp đúc sẵn được trang bị hệ thống điều khiển thông minh tải trạng thái hoạt động của từng bộ phận về phòng điều khiển trung tâm để giám sát tập trung.

Các trạm biến áp đúc sẵn chuyên dụng cho phát điện gió được sử dụng để chuyển đổi điện áp đầu ra 690V từ tuabin gió thành 10kV hoặc 35kV để nối lưới. Thông thường, tổ máy phát điện được sử dụng kết hợp với trạm biến áp đúc sẵn tăng cường và chỉ có một đường dây hạ thế vào.

Máy biến áp loại hộp quang điện BS và các trạm biến áp đúc sẵn dành riêng cho năng lượng gió thường sử dụng cấu trúc lắp ráp máy biến áp để giảm kích thước và diện tích, tạo điều kiện thuận lợi cho việc vận chuyển và lắp đặt. So với các trạm biến áp tăng cường đúc sẵn, chúng nhẹ hơn và do không cần hệ thống làm mát máy biến áp bổ sung nên mang lại hiệu suất chuyển đổi cao hơn.

Khi sử dụng các trạm biến áp tăng áp đúc sẵn, cả máy biến áp loại khô và loại ngâm dầu đều có thể được lắp đặt bên trong.

Thông số kỹ thuật

Phương thức lắp đặt của trạm biến áp loại hộp đặc biệt để phát điện quang điện và trạm biến áp loại hộp đặc biệt để phát điện gió phải được xác định theo dạng kết cấu được chọn trong thiết kế thư viện. Nền lắp đặt đặc biệt phải được thiết lập và các biện pháp nối đất và buộc chặt cần thiết phải được thực hiện. Vui lòng tham khảo các phương pháp sản xuất và lắp đặt cơ bản của trạm biến áp hộp đúc sẵn và máy biến áp tổ hợp.

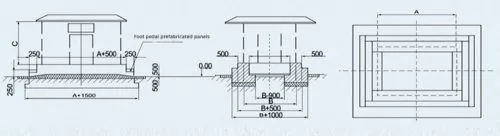

Sơ đồ cơ sở lắp đặt

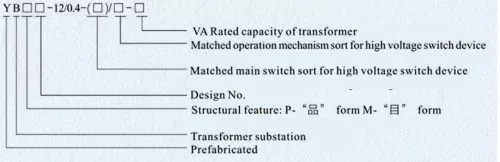

Mẫu mã và ý nghĩa

Tính năng sản phẩm

1. Vỏ máy biến áp loại hộp quang điện BS áp dụng thiết kế công nghệ tiên tiến, có nhiều đảm bảo hiệu suất đáng tin cậy, bền, cách nhiệt, thông gió, chống ăn mòn, chống bụi, chống thấm nước, ngăn ngừa động vật nhỏ, ngoại hình đẹp. Vật liệu vỏ có thể được lựa chọn tấm hợp kim nhôm, tấm thép, tấm composite, tấm thép không gỉ và vật liệu phi kim loại.

2. XGN15, HXGN17 hoặc KNYN 28A có thể được chọn làm đường dây đến, đo điện áp cao và đường ra điện áp cao cho thiết bị đóng cắt điện áp cao. Phía điện áp cao có thể được bố trí thành nhiều chế độ cấp nguồn khác nhau, bao gồm cấp nguồn mạng vòng, cấp nguồn đầu cuối, cấp nguồn kép, v.v., và có thể được lắp đặt với các bộ phận đo điện áp cao để đáp ứng các yêu cầu đo điện áp cao. Công tắc chính nên sử dụng công tắc tải hoặc cầu dao chân không, kết cấu nhỏ gọn, hợp lý, có tác dụng chống hoạt động sai tốt.

3. GGD, GCS hoặc MNS có thể được chọn làm thiết bị đóng cắt điện áp thấp, bù công suất phản kháng và đường dây ra điện áp thấp. Phía điện áp thấp sử dụng cấu trúc bảng / tủ, có thể đáp ứng các chức năng phân phối điện, phân phối điện chiếu sáng, bù công suất phản kháng, đo năng lượng điện, v.v. Công tắc chính là công tắc tải thông thường hoặc cầu dao thông minh, linh hoạt lắp đặt và dễ vận hành.

4. Máy biến áp có thể là máy biến áp ngâm dầu kín hoàn toàn hoặc máy biến áp loại khô. Đối với máy biến áp ngâm dầu, nên sử dụng model S9, S11, S13 hoặc SH15, trong khi đối với máy biến áp loại khô, nên sử dụng model SCB11, SCB12, SCB14 hoặc SCBH15. Có thể cấu hình tùy ý theo nhu cầu thực tế của khách hàng, sự lựa chọn linh hoạt hơn.

5. Nắp trên của hộp sử dụng thiết kế cấu trúc hai lớp, lớp giữa chứa đầy nhựa xốp nên có tác dụng cách nhiệt tốt. Phòng máy biến áp được trang bị các thiết bị giám sát chống ngưng tụ và kiểm soát nhiệt độ tự động, thiết bị sưởi và làm mát. Thiết bị chống bụi được bố trí ở vị trí tương ứng với cửa chớp bên ngoài tấm cửa và tấm bên.

Môi trường làm việc

1.  Độ cao không quá 1000m;

2.  Nhiệt độ môi trường: - 25 ° C ~ + 40 ° C;

3.  Độ ẩm tương đối: giá trị trung bình hàng ngày không được lớn hơn 95% và giá trị trung bình hàng tháng không được lớn hơn 90%;

4.  Địa điểm lắp đặt: nơi không có nguy cơ cháy, nổ, bụi dẫn điện, khí ăn mòn hóa học và rung động mạnh.

Nếu vượt quá các điều kiện trên, người dùng có thể thương lượng với công ty chúng tôi.
