Trạm biến áp đúc sẵn ngoài trời kiểu Châu Âu

Trạm biến áp đúc sẵn ngoài trời kiểu Châu Âu có thiết kế tích hợp ba trong một kết hợp thiết bị đóng cắt điện áp cao, máy biến áp và thiết bị đóng cắt điện áp thấp để mang lại sự hoàn thiện cho hệ thống mạnh mẽ; Bảo vệ điện áp cao/thấp toàn diện đảm bảo vận hành an toàn, đáng tin cậy và bảo trì đơn giản; Nó có đặc điểm nhỏ gọn, giảm đầu tư, chu kỳ sản xuất ngắn và di chuyển dễ dàng; Cấu hình hệ thống dây điện linh hoạt; Cấu trúc độc đáo: Vỏ bằng tấm composite tổ ong hai lớp mang lại khả năng cách nhiệt, tản nhiệt, thông gió, thẩm mỹ và xếp hạng IP cao. Vật liệu làm vỏ bao gồm thép không gỉ, hợp kim titan, hợp kim nhôm, thép cán nguội và thép mạ màu; Có sẵn nhiều cấu hình: đa dụng, kiểu biệt thự, nhỏ gọn, v.v. Các thiết bị chính vòng điện áp cao có thể được trang bị các thiết bị đầu cuối tự động hóa mạng (FTU) để phát hiện đáng tin cậy các sự cố ngắn mạch và chạm đất một pha. Có khả năng “bốn điều khiển từ xa” (điều khiển từ xa, đo lường từ xa, báo hiệu từ xa, điều chỉnh từ xa), tạo điều kiện nâng cấp tự động hóa mạng phân phối.

Thông số kỹ thuật

Lưu ý: Không yêu cầu mục 5 và 6 khi công suất máy biến áp nhỏ hơn 200kVA.

Điều kiện sử dụng

Người dùng cần cung cấp các thông tin sau nếu đặt hàng:

• Độ cao: W 1000m;

• Nhiệt độ môi trường: ·25. (:~+40. (:;

• Độ ẩm tương đối: giá trị trung bình ngày không quá 95%, giá trị trung bình tháng không quá 90%;

• Mức chống rung: gia tốc ngang 0,4m/s2, gia tốc dọc 0,15m/s2;

• Vui lòng xác nhận rằng địa điểm lắp đặt sẽ không bị sốc nặng, ô nhiễm nghiêm trọng và ăn mòn hóa học cũng như không có bụi dẫn điện hoặc nguy cơ cháy nổ. Nếu không đáp ứng được yêu cầu về điều kiện sử dụng thông thường, vui lòng liên hệ với Ceho để có giải pháp.

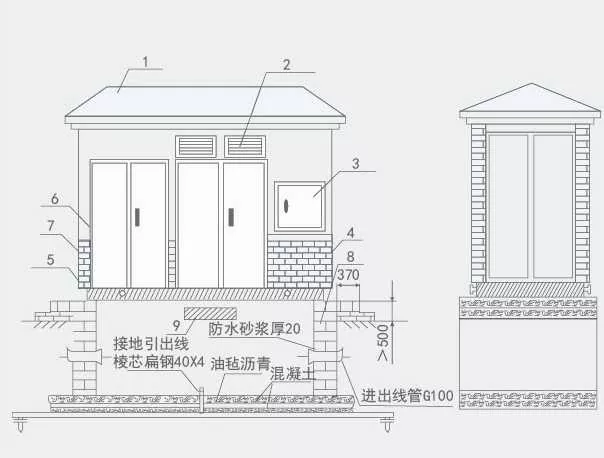

Bản vẽ kích thước lắp đặt

1. Mái nhà

2. Rèm

3. Hộp đo bên ngoài

4. Vòng nâng

5. Khung gầm cứng cáp

6. Cửa

7. Gạch sọc, bề mặt tường giả gạch

8. Móng bê tông

9. Lỗ thông hơi móng mộ

Cần biết khi đặt hàng

Khi đặt hàng, bạn phải cung cấp các thông tin sau:

·Yêu cầu về mẫu mã, công suất, số lượng, màu sắc, kích thước, chất liệu vỏ;

·Mẫu máy biến áp, hiệu suất, chế độ kết nối, phạm vi điều chỉnh và yêu cầu trở kháng;

·Sơ đồ nối dây sơ cấp phía điện áp cao, mô hình thành phần, thông số kỹ thuật và yêu cầu;

·Dầu biến thế (25#, 45#, dầu có điểm đánh lửa cao);

·Yêu cầu cấu hình cho mạng quản lý nguồn thông minh hoặc mạng quản lý tài sản;

· Yêu cầu về môi trường khi sử dụng.
