Máy biến áp ba pha: trung tâm cốt lõi và sự phát triển công nghệ của hệ thống điện hiện đại

Là thiết bị điện quan trọng không thể thiếu trong hệ thống điện hiện đại, máy biến áp điện ba pha đảm nhận các chức năng cốt lõi là truyền tải điện, chuyển đổi điện áp và phối hợp trở kháng. Cho dù ở khâu tăng cường sản lượng của các nhà máy điện lớn, truyền tải điện áp cực cao trong lưới điện liên vùng hay phân phối điện giảm dần cho người dùng cuối, máy biến áp điện ba pha đều đóng vai trò là “trung tâm điện”. Với sự chuyển đổi cơ cấu năng lượng toàn cầu và nâng cấp công nghệ công nghiệp, máy biến áp điện ba pha đang đẩy nhanh quá trình phát triển theo hướng công suất lớn, hiệu suất năng lượng cao, thông minh và bảo vệ môi trường.

I. Tổng quan về sản phẩm

1. Máy biến áp điện ba pha là thiết bị chính có chức năng biến đổi điện áp, truyền tải và phân phối điện trong hệ thống truyền tải và phân phối điện. Nó bao gồm ba mạch từ biến áp một pha hoặc lõi ba pha tích hợp có độ lệch pha là 120°. Cả cuộn dây điện áp cao và điện áp thấp đều có cấu trúc ba pha. Nó được sử dụng rộng rãi để giảm điện áp cao 10(6)/35kV xuống điện áp thấp 0,4kV (hoặc ngược lại), cung cấp nguồn điện ổn định và đáng tin cậy cho các doanh nghiệp công nghiệp và khai thác mỏ, các tòa nhà, cơ sở công cộng và trạm năng lượng mới.

So với các nhóm máy biến áp một pha, máy biến áp tích hợp ba pha có ưu điểm là sử dụng vật liệu cao, kích thước nhỏ, tổn thất thấp và vận hành tiết kiệm. Chúng là loại máy biến áp được sử dụng rộng rãi nhất trong các hệ thống điện hiện đại.

2. Cấu trúc cốt lõi và nguyên lý làm việc

Hoạt động của máy biến áp ba pha dựa trên định luật cảm ứng điện từ của Faraday và việc điều chỉnh điện áp đạt được thông qua quá trình chuyển đổi năng lượng của "điện từ-điện". Các thành phần cốt lõi của nó bao gồm lõi sắt làm từ các tấm thép silicon có độ thấm cao xếp chồng lên nhau và các cuộn dây điện áp cao và điện áp thấp đặt trên các cột lõi sắt. Khi dòng điện xoay chiều ba pha chạy vào cuộn sơ cấp, từ thông xoay chiều sẽ được tạo ra trong lõi sắt và một suất điện động sẽ được tạo ra trong cuộn thứ cấp. Bằng cách thay đổi tỷ số vòng dây của cuộn sơ cấp và thứ cấp, điện áp có thể tăng hoặc giảm một cách chính xác.

Để đảm bảo thiết bị hoạt động an toàn và ổn định, máy biến áp ba pha hiện đại được trang bị hệ thống phụ trợ hoàn chỉnh. Trong máy biến áp ngâm trong dầu, dầu cách điện đặc biệt không chỉ đóng vai trò là chất cách điện chính mà còn đóng vai trò làm mát và bảo vệ trong việc hấp thụ nhiệt từ lõi sắt và cuộn dây, đồng thời làm chậm quá trình lão hóa của vật liệu cách điện. Với bộ bảo quản dầu, rơle khí, van xả áp và hệ thống kiểm soát nhiệt độ thông minh, nó có thể theo dõi trạng thái của thiết bị theo thời gian thực và phản ứng nhanh với các lỗi bên trong. Trong máy biến áp loại khô, vật liệu cách nhiệt chịu nhiệt cao và công nghệ làm mát không khí cưỡng bức được sử dụng để đáp ứng các tình huống ứng dụng có yêu cầu phòng cháy cực cao như khu vực đô thị đông đúc và tòa nhà cao tầng.

II. Danh mục sản phẩm chính

1. Máy biến áp điện lực ngâm dầu 3 pha (sê-ri S11/S13/S20/S22)

Đặc điểm cấu trúc: Lõi sắt được làm bằng nhiều lớp tấm thép silic định hướng có độ thấm cao, và các cuộn dây điện áp cao/hạ thế thường được quấn bằng dây đồng không có oxy hoặc lá đồng; dầu cách điện khoáng (10#/25#/45#) được sử dụng làm chất cách nhiệt và tản nhiệt; thùng dầu dạng sóng kín hoàn toàn có thể cách ly không khí và độ ẩm một cách hiệu quả.

Phương pháp làm mát: ONAN (tự làm mát bằng dầu), công suất lớn có thể trang bị làm mát không khí cưỡng bức.

Các tình huống áp dụng: trạm biến áp ngoài trời, khu công nghiệp, chuyển đổi lưới điện nông thôn, trạm biến áp kiểu hộp, kết nối lưới điện quang điện/điện gió, v.v.

2. Máy biến áp khô ba pha (sê-ri SCB11/SCB14/SCB18)

Đặc điểm cấu trúc: Nó sử dụng quy trình đúc chân không bằng nhựa epoxy (loại SCB) hoặc ngâm tẩm (loại SG), không có dầu cách điện, chất chống cháy, chống cháy nổ, độ ồn thấp, thường được trang bị vỏ bảo vệ IP20 trở lên và quạt điều khiển nhiệt độ.

Các tình huống áp dụng: Phòng phân phối điện của tòa nhà cao tầng, trung tâm mua sắm dưới lòng đất, bệnh viện, trung tâm dữ liệu, tàu điện ngầm, sân bay và những nơi trong nhà khác có yêu cầu bảo vệ môi trường và phòng cháy chữa cháy cao.

3. Máy biến áp ba pha đặc biệt

Bao gồm máy biến áp tiết kiệm năng lượng bằng hợp kim vô định hình (SH15/SCBH15), máy biến áp điều chỉnh điện áp khi tải (dòng SZ), máy biến áp chỉnh lưu, máy biến áp chống cháy nổ trong khai thác mỏ (KBSG) và máy biến áp tăng áp dành riêng cho năng lượng mới, v.v., có thể được tùy chỉnh theo điều kiện làm việc.

III. Thông số kỹ thuật cốt lõi

*Các thông số trên bảng tên phải tuân thủ các tiêu chuẩn liên quan như GB 1094 "Power Transformer" và GB/T 6451 / GB/T 10228.

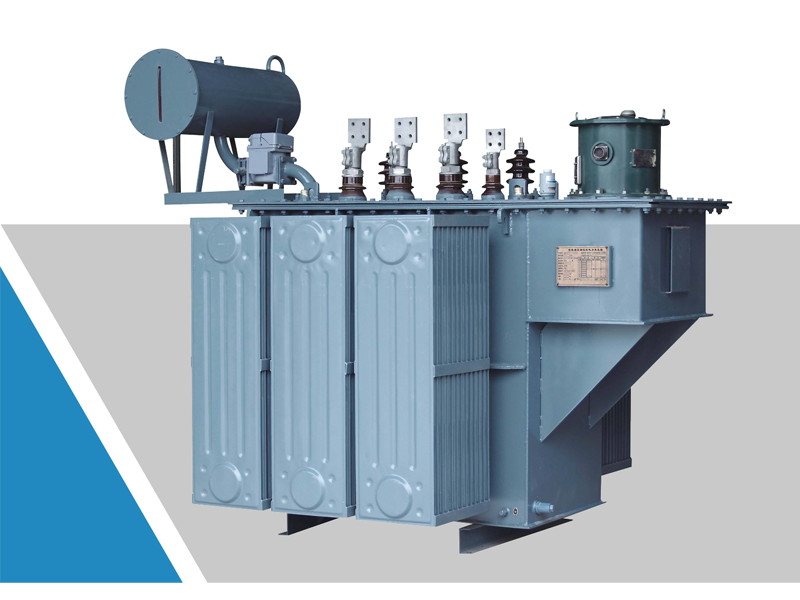

Máy biến áp điều chỉnh điện áp tải ngâm dầu ba pha

IV. Ưu điểm sản phẩm

• Hiệu suất cao và tiết kiệm năng lượng: Máy biến áp loại khô S20/S22 ngâm dầu và SCB14/SCB18 thế hệ mới có tổn thất không tải thấp hơn đáng kể so với các sản phẩm cũ, đáp ứng yêu cầu quốc gia về hiệu quả năng lượng từ Cấp 2 trở lên.

• Hoạt động đáng tin cậy: thiết kế cấu trúc kín hoàn toàn ngăn chặn quá trình oxy hóa và độ ẩm của dầu; cuộn dây sử dụng dây dẫn bằng đồng và công nghệ gia cố, có khả năng chống đoản mạch mạnh.

• An toàn và bảo vệ môi trường: Máy biến áp loại khô không dầu, không cháy, phù hợp với khu vực đông dân cư; máy biến áp ngâm dầu được niêm phong hoàn toàn và chống rò rỉ, đồng thời được trang bị nhiều biện pháp bảo vệ như van xả áp và rơle khí.

• Bảo trì dễ dàng: loại kín hoàn toàn ngâm trong dầu có thể loại bỏ nhu cầu thay dầu trong quá trình vận hành; Máy biến áp loại khô về cơ bản chỉ yêu cầu loại bỏ bụi thường xuyên và theo dõi nhiệt độ.

V. Gợi ý lựa chọn

• Phòng phân phối điện ngoài trời/độc lập/công suất lớn ( ≥1000kVA) → Ưu tiên máy biến áp ngâm dầu 3 pha (S13/S20/S22), tiết kiệm tốt, khả năng quá tải mạnh.
• Trong nhà/tầng hầm/nơi đông dân cư/yêu cầu phòng cháy cao → Máy biến áp khô ba pha (SCB14/SCB18) là bắt buộc, không chứa dầu và an toàn hơn.
• Chú ý tiết kiệm năng lượng khi vận hành lâu dài → Xem xét máy biến áp dầu hợp kim vô định hình (SH15) hoặc máy biến áp khô hợp kim vô định hình (SCBH15).
• Khu vực có tải dao động lớn hoặc điện áp không ổn định → Loại điều chỉnh điện áp khi tải tùy chọn (sê-ri SZ).

VI. Đột phá công nghệ và tối ưu hóa hiệu suất

Trong những năm gần đây, nước ta đã đạt được những thành tựu nổi tiếng thế giới trong việc phát triển máy biến áp điện ba pha. Lấy máy biến áp điện 220 kV đầu tiên của đất nước có công suất một triệu tổ máy ba pha lớn nhất làm ví dụ, nhóm R&D đã khắc phục thành công vấn đề quá nhiệt của các bộ phận kết cấu do rò rỉ từ thông cao thông qua các phương pháp tính toán điện từ cải tiến và tối ưu hóa cấu trúc cuộn dây. Đồng thời, việc áp dụng cấu trúc dẫn hướng dầu làm mát mới và công nghệ che chắn từ tính đã cải thiện đáng kể khả năng tản nhiệt hiệu quả và khả năng vận hành ít tổn thất của sản phẩm. Những đột phá công nghệ này không chỉ lấp đầy khoảng trống trong nước mà còn đưa trình độ sản xuất của nước ta trong lĩnh vực máy biến áp cao áp, công suất lớn lên hàng đầu thế giới.

Về vật liệu và thiết kế, máy biến áp thế hệ mới thường sử dụng tấm thép silicon tổn thất thấp và quy trình ngâm tẩm áp suất chân không (VPI), giúp giảm dòng điện không tải và phóng điện cục bộ một cách hiệu quả. Đối với các điều kiện làm việc phức tạp, một số sản phẩm còn giới thiệu cấu trúc che chắn điện từ nhiều lớp và mô-đun triệt tiêu sóng hài hiệu suất cao để kiểm soát tổng độ méo hài (THD) của điện áp đầu ra ở mức cực thấp, đảm bảo nguồn điện thuần khiết và ổn định cho sản xuất chính xác, thiết bị y tế và các lĩnh vực khác có yêu cầu nghiêm ngặt về chất lượng nguồn điện.

VII. Kịch bản ứng dụng đa dạng và phát triển tùy chỉnh

Việc ứng dụng máy biến áp điện ba pha đã vượt qua phạm vi của lưới điện truyền thống và được tích hợp sâu vào các tình huống đặc biệt và mới nổi khác nhau. Trong lĩnh vực năng lượng mới, cho dù đó là khả năng tăng cường và kết nối lưới điện của quang điện phân tán hay nguồn cung cấp năng lượng chịu nhiệt và độ ẩm của các trang trại gió, các máy biến áp đặc biệt đã chứng tỏ khả năng thích ứng môi trường mạnh mẽ; Trong hợp tác công nghiệp xuyên quốc gia, máy biến áp ba pha tùy chỉnh đã trở thành “cầu nối” đảm bảo hoạt động ổn định của thiết bị nhập khẩu nhằm đáp ứng sự khác biệt về tiêu chuẩn lưới điện ở các quốc gia khác nhau (chẳng hạn như khả năng thích ứng điện áp của lưới điện Trung Quốc và Ấn Độ).

Đối mặt với môi trường khắc nghiệt như độ cao và chênh lệch nhiệt độ cực cao, máy biến áp hiện đại đảm bảo hoạt động đáng tin cậy lâu dài trong điều kiện không khí mỏng và tia cực tím mạnh bằng cách tối ưu hóa ống dẫn khí làm mát, tăng cường khả năng cách nhiệt và chống tia cực tím cũng như áp dụng thiết kế chống ăn mòn do phun muối. Ngoài ra, với việc tích hợp công nghệ IoT, máy biến áp thông minh được trang bị mô-đun truyền thông 5G có thể thực hiện giám sát dữ liệu đám mây theo thời gian thực, cảnh báo lỗi và chẩn đoán từ xa, thúc đẩy quá trình chuyển đổi hoạt động vận hành và bảo trì thiết bị từ "sửa chữa thụ động" sang "phòng ngừa chủ động".

VIII. Chuyển đổi xanh và triển vọng tương lai

Được thúc đẩy bởi mục tiêu "carbon kép", các tiêu chuẩn về hiệu suất năng lượng của máy biến áp điện ba pha đang được nâng cấp toàn diện. Các tiêu chuẩn quốc gia mới nhất chia hiệu suất năng lượng của máy biến áp thành nhiều cấp độ. Các sản phẩm tiết kiệm năng lượng cấp một có thể thu hồi chênh lệch giá đầu tư ban đầu trong thời gian ngắn do tổn thất đồng và tổn thất sắt cực thấp. Đồng thời, việc thúc đẩy và ứng dụng các vật liệu cách nhiệt thân thiện với môi trường (như dầu este tổng hợp và dầu silicon) đã làm giảm hiệu quả nguy cơ ô nhiễm đất, nước do rò rỉ dầu khoáng.

Nhìn về tương lai, máy biến áp điện ba pha sẽ không còn chỉ là thiết bị chuyển đổi năng lượng tĩnh mà sẽ phát triển theo hướng thông minh, xanh và linh hoạt hơn. Với sự phát triển nhanh chóng của truyền tải điện UHV, lưới điện siêu nhỏ thông minh và hệ thống lưu trữ năng lượng, máy biến áp điện ba pha sẽ tiếp tục đóng vai trò nền tảng không thể thay thế trong việc xây dựng một hệ thống năng lượng mới sạch, hiệu quả và an toàn.
