Các thông số trên bảng tên máy biến áp thể hiện điều gì?

Bảng tên máy biến áp là "thẻ ID" của thiết bị và chứa tất cả thông tin cần thiết để lắp đặt an toàn, vận hành chính xác và bảo trì hiệu quả. Dựa trên sự tập trung của bạn,

Sau đây là phân tích chi tiết các thông số cốt lõi trên bảng tên máy biến áp:

I. Công suất định mức (kVA hoặc MVA)

Công suất định mức đề cập đến công suất biểu kiến ​​tối đa mà máy biến áp có thể tạo ra liên tục ở điện áp định mức và tần số định mức mà không vượt quá giới hạn tăng nhiệt độ thiết kế.

• Phân biệt đơn vị: Thông thường máy biến áp công suất nhỏ được biểu thị bằng kilovolt-ampe (kVA) và máy biến áp công suất lớn được biểu thị bằng megavolt-ampe (MVA).
• Sự khác biệt giữa kVA và kW: Công suất định mức là công suất biểu kiến, bao gồm cả công suất tác dụng và công suất phản kháng. Ví dụ, máy biến áp 100 kVA chỉ có thể tạo ra công suất tác dụng 100 kW khi hệ số công suất tải là 1,0; nếu hệ số công suất thông thường của tải công nghiệp là 0,8 thì máy biến áp chỉ có thể tạo ra công suất tác dụng 80 kW.

II. Cấp điện áp và vòi

Bảng tên sẽ liệt kê rõ ràng các mức điện áp của phía sơ cấp (phía cao áp) và phía thứ cấp (phía hạ áp), cũng như phạm vi điều chỉnh của bộ đổi vòi.

• Phía cao áp (HV) và phía hạ áp (LV): Phía cao áp thường được kết nối với nguồn điện và phía hạ áp thường được kết nối với tải.
• Vòi: Để bù cho sự thay đổi điện áp của hệ thống, máy biến áp thường được trang bị bộ chuyển đổi nấc. Ví dụ: bảng tên cho biết "HV: 13.200V – 2 x 2,5%", có nghĩa là điện áp sơ cấp có thể được điều chỉnh theo bốn bước 2,5% trên và dưới giá trị định mức.

III. Nhóm vectơ

1. Nhóm kết nối được sử dụng để mô tả phương pháp kết nối cuộn dây sơ cấp và thứ cấp của máy biến áp ba pha và mối quan hệ pha giữa chúng.

• Ý nghĩa chữ cái: Chữ in hoa chỉ phương pháp nối dây phía điện áp cao và chữ thường chỉ phương pháp nối dây phía điện áp thấp. Những cái phổ biến là:

Y (hoặc y): kết nối hình sao.

D (hoặc d): kết nối delta.

N (hoặc n): biểu thị dây dẫn điểm trung tính.

• Ý nghĩa của các con số (biểu thị đồng hồ): Các con số biểu thị độ lệch pha giữa điện áp đường dây bên cao áp và hạ thế, và mỗi con số đại diện cho 30 độ. Pha điện áp đường dây bên điện áp cao được cố định ở vị trí 12 giờ của đồng hồ và số được chỉ định bởi pha điện áp đường dây điện áp thấp là số nhóm.
• Các nhóm phổ biến: chẳng hạn như Dyn11, có nghĩa là phía điện áp cao là kết nối tam giác (D), phía điện áp thấp là kết nối sao (yn) với một điểm trung tính và điện áp đường dây phía hạ áp dẫn phía cao áp 30 độ (chỉ vào vị trí 11 giờ). Dyn11 thường được ưa chuộng cho các máy biến áp phân phối ở nước tôi vì nó có thể triệt tiêu sóng hài một cách hiệu quả.

2. Tại sao phải quan tâm đến nhóm kết nối?

• Điều kiện hoạt động song song: Hai máy biến áp phải được mắc song song với nguồn điện, các nhóm đấu nối phải thống nhất (nếu không sẽ xuất hiện dòng điện tuần hoàn và làm cháy thiết bị).
• Ngăn chặn sóng hài: Phía điện áp cao của kết nối D có thể cung cấp đường dẫn cho sóng hài thứ ba, giảm ô nhiễm sóng hài cho lưới điện.
• Nối đất điểm trung tính: Yyn0 thường được sử dụng trong các máy biến áp phân phối vì có một dây trung tính ở phía hạ thế có thể cấp điện trực tiếp cho các phụ tải một pha như đèn chiếu sáng.

IV. Các thông số kỹ thuật quan trọng khác

Ngoài ba thông số cốt lõi trên, bảng tên còn chứa các thông tin quan trọng sau:

• Trở kháng ngắn mạch (%Z): Được biểu thị bằng phần trăm của điện áp định mức, nó xác định dòng điện ngắn mạch có thể được cung cấp bởi phía thứ cấp và hiệu suất điều chỉnh điện áp khi có tải.
• Phương pháp làm mát: được thể hiện bằng các mã chữ cái tiêu chuẩn, chẳng hạn như ONAN (tự làm mát bằng dầu), ONAF (làm mát bằng không khí ngâm trong dầu), v.v.
• Độ tăng nhiệt và mức cách điện: Nó quy định mức độ mà nhiệt độ cuộn dây được phép vượt quá nhiệt độ môi trường xung quanh dưới tải định mức (chẳng hạn như 65°C) và nhiệt độ điểm nóng tối đa mà vật liệu cách điện có thể chịu được.
• Tần số định mức (Hz): thường là 50Hz hoặc 60Hz. Hoạt động ở tần số sai có thể gây tổn thất lõi quá mức và quá nhiệt.
• Mức cách điện tác động cơ bản (BIL): Chỉ định khả năng của máy biến áp chịu được sự tăng điện áp do sét đánh hoặc hoạt động chuyển mạch.
• Thông tin cơ bản: bao gồm tên nhà sản xuất, số sê-ri duy nhất, trọng lượng và kích thước, thông tin chất lỏng (như loại dầu cách điện và thể tích dầu của máy biến áp ngâm dầu) và các tiêu chuẩn sản xuất tuân theo (như IEC, IEEE, v.v.).

V. Thực chiến: đọc bảng tên thật

Giả sử bạn nhìn thấy một bảng tên như thế này:

S11-M-315/10

Công suất định mức: 315 kVA

Điện áp định mức: 10000 ± 5% / 400 V

Nhóm kết nối: Dyn11

Điện áp trở kháng: 4,0%

Mất không tải: 480 W

Mất tải: 3650 W

Bạn có thể đọc ngay thông tin sau:

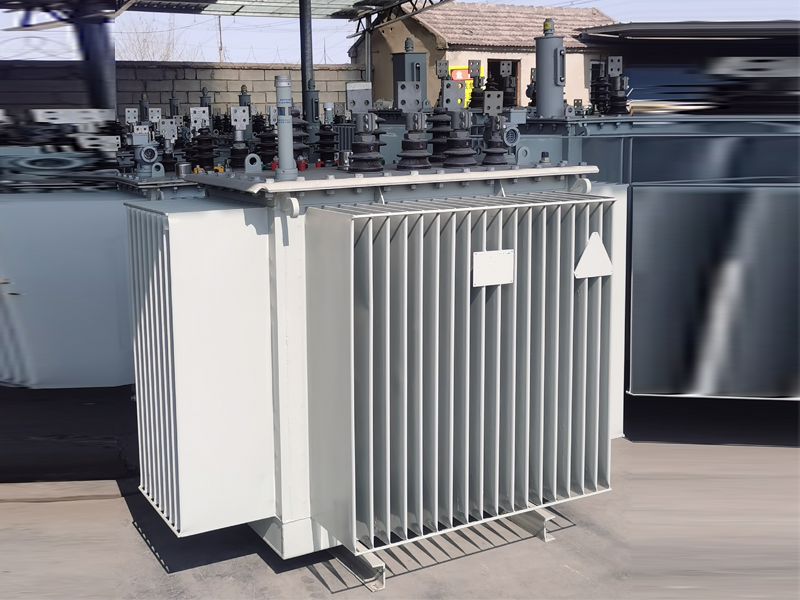

Đây là máy biến áp ngâm dầu S11 có công suất 315 kVA.

Phía cao áp có kết nối tam giác 10 kV, phía hạ áp có kết nối sao 400 V và điểm trung tính được rút ra.

Điện áp phía điện áp thấp dẫn trước phía điện áp cao 30° (11 giờ).

Trở kháng ngắn mạch là 4% và dòng điện ngắn mạch gấp khoảng 25 lần dòng định mức (1 0,04).

Tổn thất không tải hàng năm khoảng 480×24×365 ≈ 4200 kWh (điện vẫn tiêu thụ ngay cả khi không cấp điện).

VI. Bản tóm tắt

Mọi con số trên bảng tên máy biến áp không được viết một cách tùy tiện. Đằng sau nó tương ứng với các tính toán thiết kế, các ràng buộc vận hành và ranh giới an toàn.

Lần tới khi nhìn thấy một máy biến áp, bạn có thể dừng lại và nhìn vào bảng tên của nó - bạn sẽ thấy rằng những con số lạnh lùng này chứa mã logic cho hoạt động của toàn bộ hệ thống điện.
