Phân loại và kịch bản ứng dụng công nghiệp của máy biến áp

Phân loại và kịch bản ứng dụng công nghiệp của máy biến áp

Máy biến áp là thiết bị điện từ tĩnh chuyển đổi điện áp và dòng điện xoay chiều thông qua cảm ứng điện từ, cho phép truyền tải, phân phối và sử dụng điện an toàn, hiệu quả và linh hoạt. Chúng là thiết bị cốt lõi trong hệ thống điện và sản xuất công nghiệp, hỗ trợ cung cấp năng lượng, bảo vệ thiết bị và ổn định quy trình. Bài viết này phân loại một cách có hệ thống các máy biến áp theo chức năng, phương pháp làm mát, số pha và ứng dụng, đồng thời trình bày chi tiết về các kịch bản công nghiệp điển hình của chúng để làm rõ giá trị của chúng trong ngành công nghiệp hiện đại.

Phân loại máy biến áp

1. Phân loại theo chức năng và ứng dụng

· Máy biến áp điện:Được chia thành máy biến áp tăng áp, giảm áp và phân phối. Máy biến áp tăng cường tăng điện áp trong các nhà máy điện để truyền tải đường dài nhằm giảm tổn thất đường dây. Máy biến áp giảm áp giúp giảm nguồn điện từ lưới điện cao thế xuống trung thế cho mạng lưới công nghiệp và đô thị. Máy biến áp phân phối tiếp tục giảm xuống mức 0,4kV cho người dùng cuối, được sử dụng rộng rãi trong các nhà máy, cộng đồng và tòa nhà thương mại.

· Máy biến áp đặc biệt:Được tùy chỉnh cho các điều kiện làm việc khắc nghiệt hoặc đặc biệt, bao gồm máy biến áp lò điện để luyện thép, máy biến áp chỉnh lưu để điện phân và mạ điện, máy biến áp hàn để hàn hồ quang, máy biến áp lực kéo để vận chuyển đường sắt, máy biến áp cách ly để đảm bảo an toàn điện và máy biến áp dụng cụ để đo lường và bảo vệ.

· Máy biến áp điều khiển:Cung cấp nguồn điện hạ thế ổn định cho các mạch điều khiển, rơle, công tắc tơ, đảm bảo hệ thống tự động hóa vận hành tin cậy.

2. Phân loại theo phương pháp làm mát

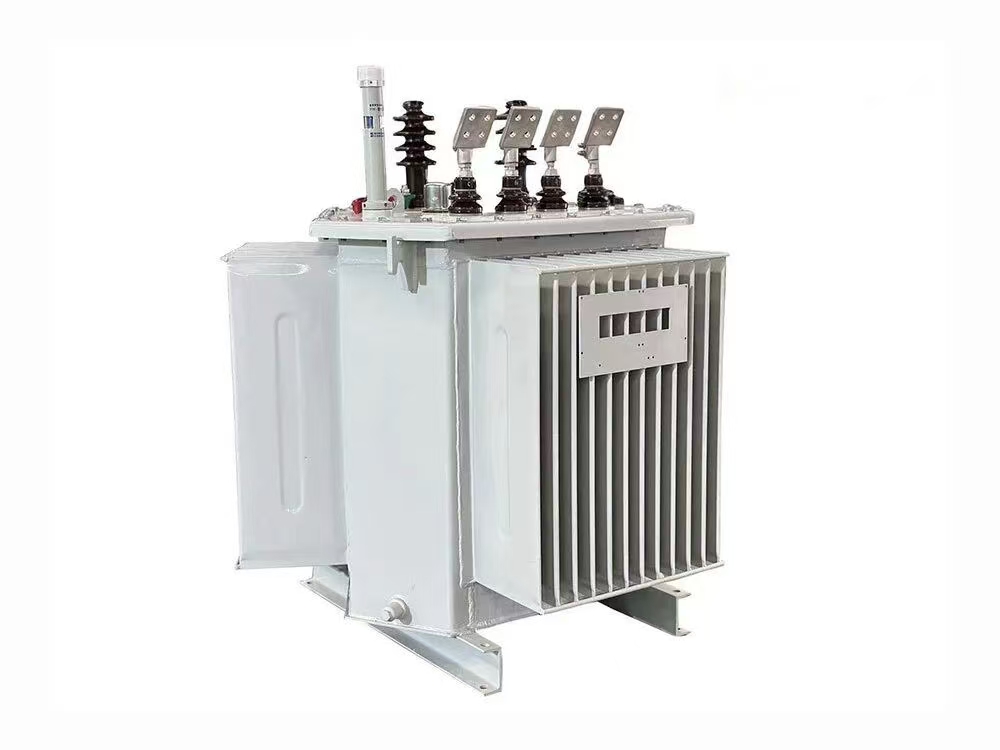

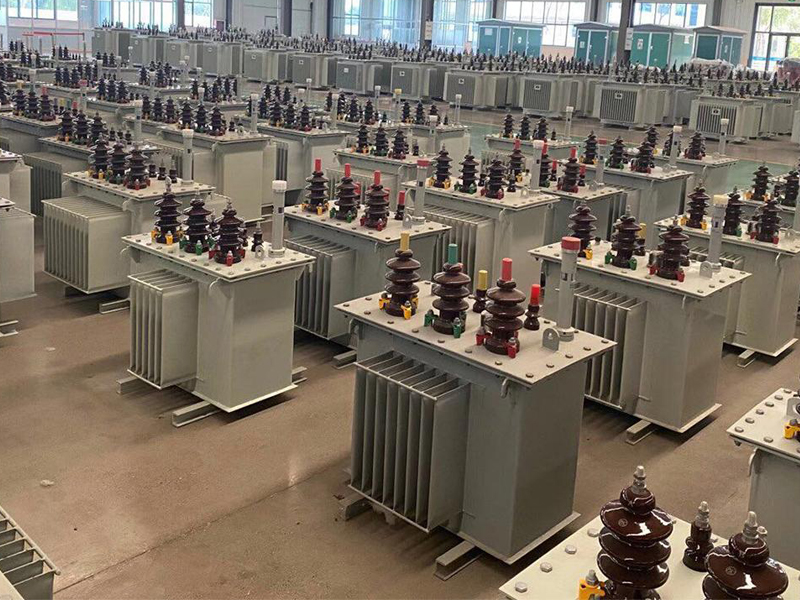

· Máy biến áp ngâm dầu:Cách nhiệt và làm mát bằng dầu khoáng, công suất cao, giá thành rẻ, khả năng quá tải mạnh. Thích hợp cho các trạm biến áp ngoài trời, nhà máy công nghiệp lớn và lưới điện. Làm mát tuần hoàn dầu cưỡng bức hỗ trợ các thiết bị có điện áp cực cao và công suất lớn.

· Máy biến áp loại khô:Sử dụng nhựa đúc hoặc vật liệu cách nhiệt không khí, có khả năng chống cháy, chống cháy nổ và ít phải bảo trì. Lý tưởng cho những nơi trong nhà, có độ an toàn cao như trung tâm dữ liệu, bệnh viện, tàu điện ngầm, nhà cao tầng và trạm biến áp ngầm.

· Máy biến áp làm mát bằng bay hơi:Sử dụng phương tiện gốc florua để tản nhiệt hiệu quả cao, phù hợp với các tình huống có mật độ năng lượng cao và không gian hạn chế.

3. Phân loại theo số pha

· Máy biến áp một pha:Dùng cho hệ thống điện một pha, phụ tải công suất nhỏ, điện dân dụng và thiết bị điện tử.

· Máy biến áp ba pha:Lõi của lưới điện ba pha, có hiệu suất cao, kết cấu nhỏ gọn, tổn thất thấp. Chiếm ưu thế trong lĩnh vực truyền tải điện, cung cấp điện công nghiệp và các nhà máy lớn.

4. Phân loại theo vật liệu cốt lõi

· Máy biến áp lõi thép silic:Loại truyền thống với công nghệ hoàn thiện và chi phí thấp, được sử dụng rộng rãi trong các kịch bản phân phối và điện lực chung.

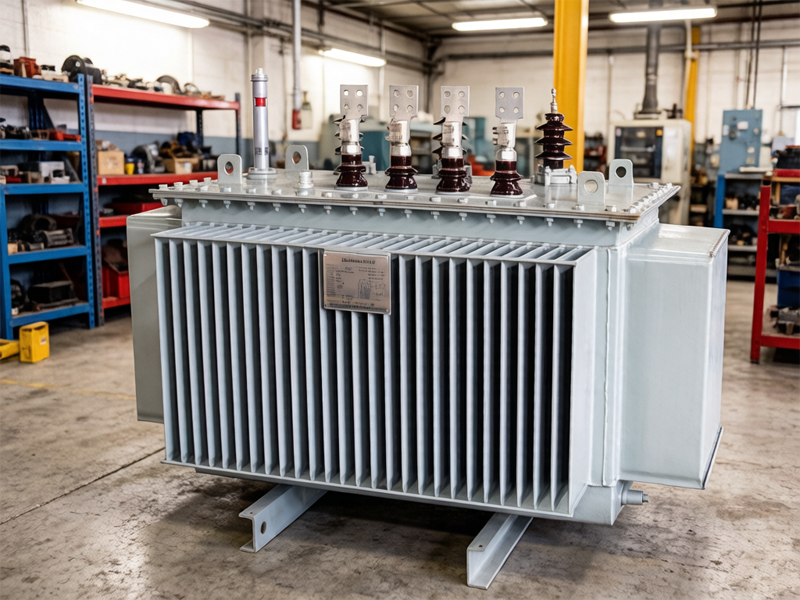

· Máy biến áp hợp kim vô định hình:Tổn thất không tải cực thấp, tiết kiệm năng lượng, phù hợp với mạng lưới phân phối lâu dài, khu công nghiệp, công trình xanh.

Kịch bản ứng dụng công nghiệp điển hình

1. Ngành Điện lực

Máy biến áp điện là xương sống của việc sản xuất, truyền tải và phân phối. Máy biến áp tăng cường trong các nhà máy nhiệt điện, thủy điện, hạt nhân, gió và quang điện nâng điện áp lên 110kV–1000kV để truyền tải đường dài. Máy biến áp hạ thế và phân phối cung cấp điện cho người dùng công nghiệp và dân dụng. Máy biến áp đo lường cho phép đo lường chính xác và bảo vệ rơle, đảm bảo an ninh lưới điện.

2. Công nghiệp luyện kim và vật liệu

Máy biến áp lò điện chịu được tải va đập lớn và đoản mạch thường xuyên trong sản xuất thép và luyện kim. Máy biến áp chỉnh lưu cung cấp dòng điện một chiều cao cho nhôm, đồng và kẽm điện phân, hỗ trợ sản xuất hiệu quả. Máy biến áp cách ly và chỉnh lưu làm giảm sóng hài và ổn định các quá trình.

3. Sản xuất và gia công cơ khí

Máy biến áp phân phối cung cấp điện áp 0,4kV cho động cơ, máy bơm và máy công cụ. Máy biến áp hàn đảm bảo hồ quang ổn định cho thiết bị hàn. Máy biến áp điều khiển cấp nguồn cho PLC và cảm biến, hỗ trợ dây chuyền lắp ráp tự động. Máy biến áp cách ly bảo vệ thiết bị chính xác khỏi nhiễu và rò rỉ.

4. Năng lượng mới và Giao thông vận tải

Các trang trại gió và mặt trời sử dụng máy biến áp tăng cường để tích hợp nguồn điện vào lưới điện. Vận tải đường sắt sử dụng máy biến áp lực kéo để cung cấp năng lượng cho dây xích và dẫn động phương tiện. Trạm sạc EV dựa vào bộ chỉnh lưu và máy biến áp cách ly để sạc an toàn, hiệu quả.

5. Trung tâm dữ liệu và tòa nhà cao tầng

Máy biến áp loại khô được ưu tiên sử dụng vì an toàn cháy nổ và độ ồn thấp, đảm bảo nguồn điện liên tục cho các tải IT. Các bộ phận bằng nhựa đúc có độ tin cậy cao và bảo trì dễ dàng, phù hợp với yêu cầu vận hành 24/7.

6. Khai thác mỏ và môi trường khắc nghiệt

Máy biến áp dành riêng cho mỏ có thiết kế chống cháy nổ, chống ẩm và kín bụi, thích ứng với các điều kiện dưới lòng đất và tải nặng. Chúng cung cấp năng lượng cho thiết bị thông gió, vận chuyển và khai thác mỏ một cách an toàn. Kết luận Máy biến áp được phân loại theo chức năng, làm mát, pha và lõi để phù hợp với các nhu cầu công nghiệp đa dạng. Loại ngâm trong dầu vượt trội trong các tình huống ngoài trời có công suất lớn; loại khô chiếm ưu thế ở những nơi trong nhà có độ an toàn cao; các loại đặc biệt phục vụ luyện kim, năng lượng mới và vận chuyển. Với việc nâng cấp lưới điện thông minh và công nghiệp, máy biến áp phát triển theo hướng hiệu quả cao, tiết kiệm năng lượng, thông minh và bảo vệ môi trường, hỗ trợ cung cấp năng lượng ổn định và phát triển công nghiệp bền vững.
