Hiểu sơ qua: Công nghệ cốt lõi và các yếu tố cần thiết cho ứng dụng của Thiết bị đóng cắt điện áp thấp là gì?

Thiết bị đóng cắt điện áp thấp là thiết bị cốt lõi trong hệ thống cung cấp và phân phối điện hiện đại, chủ yếu được sử dụng để phân phối điện, điều khiển mạch, bảo vệ quá tải, bảo vệ ngắn mạch, bảo vệ rò rỉ đất và giám sát nguồn điện. Nó được áp dụng rộng rãi trong các nhà máy, tòa nhà, trung tâm dữ liệu, bệnh viện, trung tâm mua sắm, kỹ thuật đô thị và các lĩnh vực khác. Với cấu trúc nhỏ gọn, độ an toàn và độ tin cậy cao, bảo trì thuận tiện và độ thông minh cao, đây là thiết bị chủ chốt đảm bảo hệ thống điện vận hành ổn định. Bài viết này giới thiệu đầy đủ các điểm kỹ thuật cốt lõi của thiết bị đóng cắt điện áp thấp về cấu trúc, thông số, hiệu suất, lựa chọn và ứng dụng.

1. Các thành phần chính của thiết bị đóng cắt hạ thế

Thiết bị chuyển mạch điện áp thấp điển hình sử dụng mộtcấu trúc cách ly độc lập ba ngăn để có độ an toàn, độ tin cậy và khả năng bảo trì cao hơn:

MỘT.Ngăn chứa máy cắt: Bố trí theo chiều dọc, có khả năng chứa nhiều cầu dao; mỗi mạch được tách biệt độc lập mà không bị nhiễu.

B.Khoang xe buýt: Nằm phía sau ngăn máy cắt và được cách ly bằng vách ngăn cách nhiệt giúp ngăn chặn sự lây lan sự cố một cách hiệu quả.

C.Ngăn cáp: Nằm ở phía sau hoặc phía trước tủ, thuận tiện cho việc đấu nối và bảo trì cáp, có không gian rộng rãi và hệ thống đi dây đạt tiêu chuẩn.

Theo phong cách vận hành và bảo trì:

D.Có thể truy cập phía sau: Cấu trúc tiêu chuẩn truyền thống với không gian bảo trì lớn.

E.Có thể truy cập phía trước: Có thể treo tường, độ sâu nhỏ hơn, tiết kiệm không gian.

Thiết kế ngăn độc lập tránh tiếp xúc ngẫu nhiên với các bộ phận mang điện trong quá trình bảo trì, hạn chế phạm vi lỗi hồ quang và cải thiện đáng kể sự an toàn của thiết bị và nhân sự.

2. Thông số đánh giá chính

3. Chỉ số hiệu suất điện cốt lõi

a. Xếp hạng dòng điện chịu được ngắn mạch (SCCR)

Dòng điện ngắn mạch tối đa mà thiết bị đóng cắt có thể chịu được một cách an toàn trong thời gian ngắn khi xảy ra sự cố, yếu tố này quyết định khả năng chống ngắn mạch của thiết bị và là sự đảm bảo quan trọng cho hoạt động an toàn.

b. Đánh giá hiện tại chịu được thời gian ngắn

Dòng điện ngắn mạch mà thiết bị đóng cắt có thể chịu được mà không bị biến dạng hoặc hư hỏng trong khoảng thời gian xác định (thường là 1 giây hoặc 0,5 giây), đảm bảo hệ thống không bị sập trong điều kiện có sự cố.

c. Đánh giá ngắt

Dòng điện sự cố tối đa mà cầu dao có thể ngắt một cách an toàn. Nó phải lớn hơn dòng điện ngắn mạch dự kiến ​​của hệ thống, nếu không sẽ gây cháy nổ.

d. Xếp hạng bảo vệ chống xâm nhập (Xếp hạng IP)

· IP30: Ngăn ngón tay tiếp xúc với các bộ phận mang điện

· IP40: Ngăn chặn sự xâm nhập của vật thể lạ có đường kính ≥1mm

· IP54: Chống bụi và chống văng nước, thích hợp với môi trường ẩm ướt và bụi bặm

e. Giới hạn tăng nhiệt độ

Theo tiêu chuẩn quốc gia, độ tăng nhiệt của thiết bị đóng cắt khi vận hành lâu dài ở dòng điện định mức không được vượt quá giới hạn, đảm bảo độ ổn định cách điện và kéo dài tuổi thọ sử dụng.

4. Các điểm chính về kỹ thuật cốt lõi của thiết bị đóng cắt điện áp thấp

(1).Cấu trúc tủ và công nghệ phân chia ngăn

Sử dụng ba ngăn cách ly độc lập: ngăn cầu dao, ngăn thanh cái và ngăn cáp, ngăn chặn hiệu quả sự lan truyền hồ quang và cải thiện độ an toàn khi vận hành và bảo trì.

(2)Công nghệ chịu được mạch ngắn & chịu được thời gian ngắn

Được trang bị khả năng chống ngắn mạch mạnh, kết hợp chặt chẽ SCCR và dòng điện chịu được trong thời gian ngắn để đảm bảo không bị biến dạng, dịch chuyển xe buýt hoặc sập hệ thống khi có lỗi.

(3)Công nghệ ngắt mạch & phối hợp chọn lọc

Công suất cắt đáp ứng dòng điện sự cố tối đa của hệ thống. Tính chọn lọc khu vực được thực hiện thông qua độ trễ thời gian ngắn và phối hợp bảo vệ tức thời, chỉ hạn chế sự cố mất điện đối với mạch bị lỗi.

(4)Thiết kế hệ thống thanh cái & Kiểm soát tăng nhiệt độ

Bố trí thanh cái trở kháng thấp, tổn thất thấp, tản nhiệt cao giúp kiểm soát chặt chẽ sự tăng nhiệt độ khi vận hành lâu dài, đảm bảo công suất dòng điện, tuổi thọ cách điện và độ ổn định của thiết bị.

(5)Công nghệ đo lường và bảo vệ tích hợp

Tích hợp bảo vệ quá tải, ngắn mạch, rò rỉ đất, quá điện áp, thấp áp, mất pha và bảo vệ hồ quang, với các đồng hồ đo và cảm biến thông minh để đảm bảo an toàn toàn diện.

(6)Công nghệ thông minh & kỹ thuật số

Hỗ trợ giám sát trực tuyến, điều khiển từ xa, cảnh báo trước lỗi, thống kê năng lượng và mạng truyền thông, nâng cấp lên hoạt động dựa trên đám mây thông minh và không giám sát.

(7)Bảo vệ chống xâm nhập & Thích ứng với môi trường

Đáp ứng cấp bảo vệ IP30–IP54, thích ứng với độ ẩm, bụi, ăn mòn, môi trường nhiệt độ cao và thấp để cải thiện tính linh hoạt và độ bền.

(8)Thiết kế mô-đun & tiêu chuẩn hóa

Các đơn vị mô-đun, giao diện được tiêu chuẩn hóa và khả năng mở rộng linh hoạt giúp rút ngắn thời gian sản xuất, lắp đặt và vận hành cũng như giảm chi phí tổng thể.

5. Chức năng bảo vệ

Thiết bị đóng cắt điện áp thấp được trang bị nhiều biện pháp bảo vệ để đảm bảo an toàn cho hệ thống:

l Bảo vệ quá tải

l Bảo vệ tức thời ngắn mạch

l Bảo vệ độ trễ ngắn mạch trong thời gian ngắn

l Bảo vệ lỗi nối đất / rò rỉ đất

l Bảo vệ quá áp và thiếu điện áp

l Mất pha và bảo vệ trình tự pha

l Phát hiện lỗi hồ quang (AFD)

l Thiết bị chuyển mạch thông minh tiên tiến cũng cung cấp:

l Giám sát nhiệt độ trực tuyến

l Giám sát phóng điện cục bộ

l Phân tích chất lượng điện năng

l Báo lỗi từ xa

6. Các kiểu kết cấu phổ biến

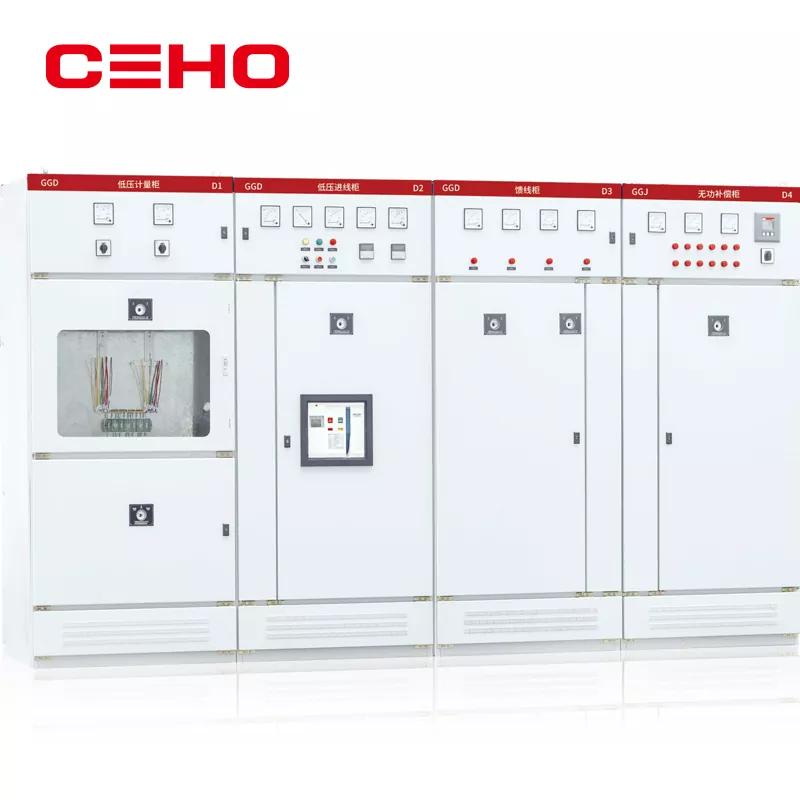

Thiết bị đóng cắt loại cố định

Cấu trúc đơn giản, chi phí thấp, độ tin cậy cao, phù hợp với các kịch bản phân phối điện chung.

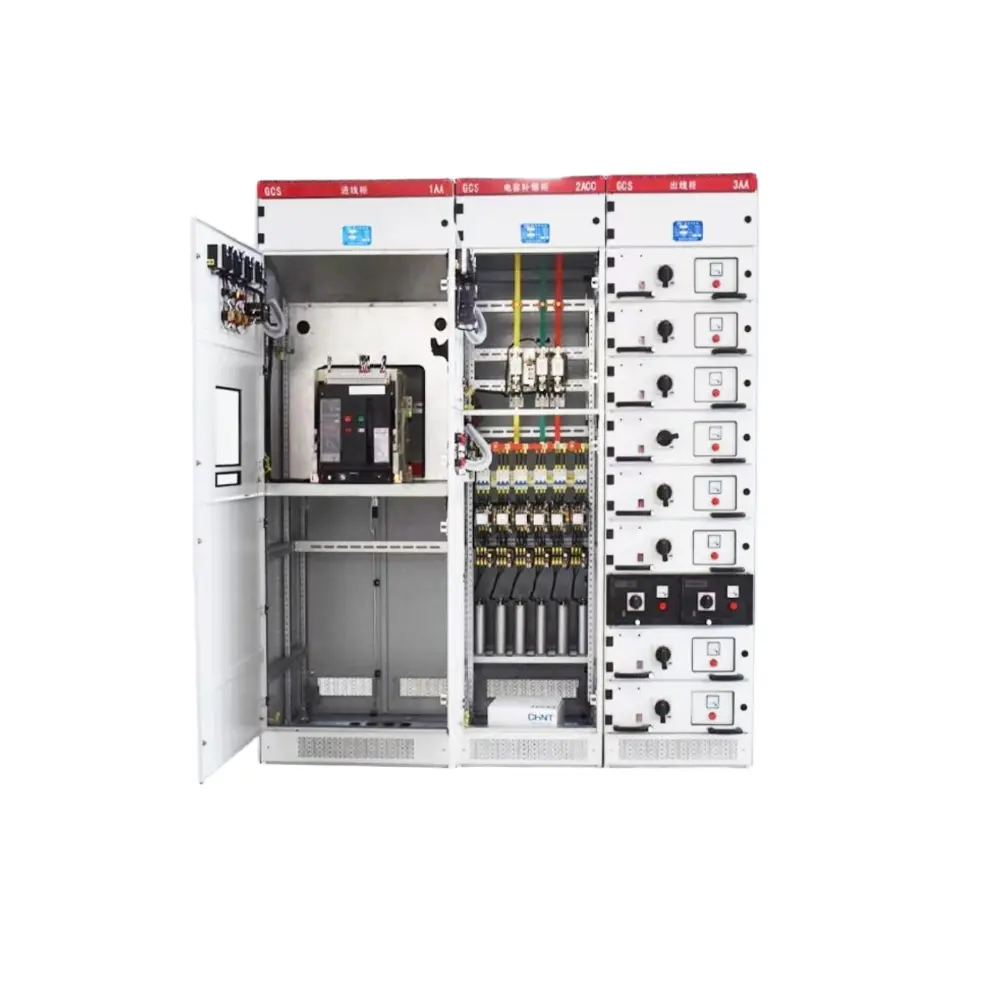

Thiết bị chuyển mạch loại ngăn kéo

Mỗi mạch là một ngăn kéo độc lập; việc bảo trì có thể được thực hiện bằng cách rút ra một ngăn duy nhất mà không bị mất điện, không ảnh hưởng đến các mạch điện khác. Lý tưởng cho bệnh viện, trung tâm dữ liệu và dây chuyền sản xuất đòi hỏi độ tin cậy cao.

Thiết bị đóng cắt loại có thể rút ra

Bộ ngắt mạch chính có thể được rút hoàn toàn để bảo trì an toàn hơn và nhanh hơn.

7. Sự khác biệt giữa thiết bị đóng cắt điện áp thấp và tổng đài

Thiết bị đóng cắt: Đóng kín hoàn toàn, có ngăn cách ly, cầu dao có thể kéo ra, chịu được thời gian ngắn 30 chu kỳ, hỗ trợ phối hợp chọn lọc, độ an toàn cao hơn.

Tủ điện: Cấu trúc mở, cầu dao cố định, chỉ chịu được thời gian ngắn 3 chu kỳ, giá thành thấp.

Thiết bị đóng cắt phù hợp hơn cho các tải chính, khớp nối và các tải quan trọng; tổng đài được sử dụng để phân phối điện đầu cuối.

8. Thiết bị chuyển mạch hạ thế thông minh

Thiết bị đóng cắt thông minh tích hợp:

① Bộ ngắt mạch thông minh

② Cảm biến dòng điện/điện áp/nhiệt độ

③ Thiết bị bảo vệ dựa trên bộ vi xử lý

④ Dụng cụ quản lý nguồn điện

⑤ Giao tiếp 4G / WiFi / Ethernet

Nó hỗ trợ:

① Giám sát và điều khiển từ xa

② Thống kê và phân tích tiêu thụ năng lượng

③ Cảnh báo lỗi và ghi âm tự động

④ Liên kết với hệ thống phân phối điện thông minh

Đây là cấu hình tiêu chuẩn cho các nhà máy thông minh, tòa nhà thông minh và trung tâm dữ liệu.

9. Các trường hợp ứng dụng điển hình

l Nhà máy sản xuất ô tô lớn

Cung cấp phân phối điện chính và điều khiển động cơ cho các xưởng dập, hàn, sơn và lắp ráp. Thiết bị đóng cắt thông minh dạng ngăn kéo cho phép bảo trì liên tục và xác định vị trí lỗi chính xác, đảm bảo hoạt động sản xuất liên tục 24/7.

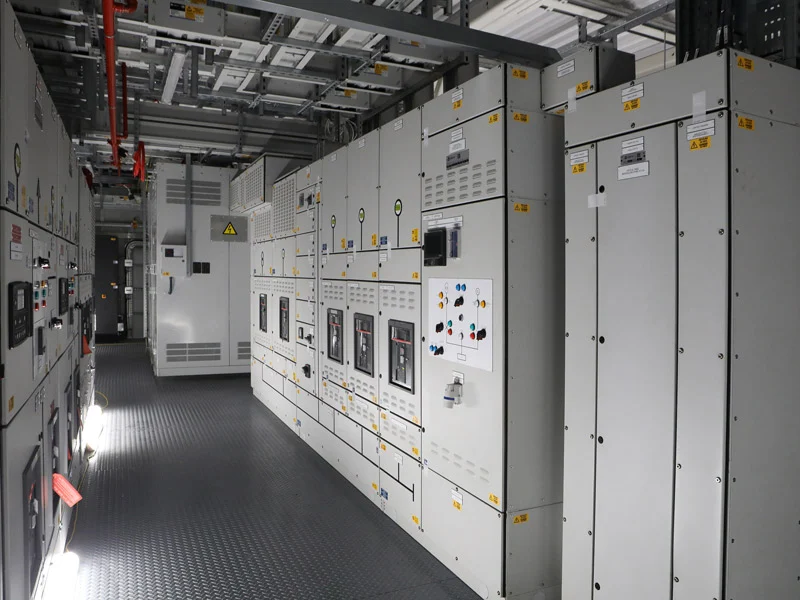

l Trung tâm dữ liệu lớn (Cấp IV)

Áp dụng phân phối điện dự phòng bus kép, hỗ trợ cung cấp điện cho tủ mật độ cao với khả năng chuyển đổi ở mức mili giây. Độ khả dụng của hệ thống đạt 99,999%, lý tưởng cho hoạt động liên tục 7x24.

l Khu phức hợp thương mại & trung tâm mua sắm lớn

Phân phối điện cho chiếu sáng, HVAC, thang máy, chữa cháy và mạch cửa hàng. Giám sát vòng lặp thông minh và thống kê mức tiêu thụ năng lượng sẽ tối ưu hóa việc quản lý năng lượng và giảm chi phí vận hành.

l Nhà máy nước đô thị & Nhà máy xử lý nước thải

Cung cấp năng lượng cho máy bơm, quạt, lưới điện và hệ thống định lượng trong môi trường ẩm ướt và bụi bặm. Bảo vệ hoàn toàn đảm bảo hoạt động ổn định của hệ thống cấp nước và xử lý nước thải đô thị.

l Bệnh viện & Trung tâm y tế hạng A

Cung cấp hệ thống phân phối nguồn kép có độ tin cậy cao cho phòng mổ, ICU, phòng thí nghiệm và trung tâm hình ảnh. Chuyển mạch không gián đoạn đảm bảo an toàn y tế.

l Trạm quang điện & điện gió

Được sử dụng cho hợp lưu biến tần, điều khiển kết nối lưới và phân phối điện năng lưu trữ, phù hợp với môi trường ngoài trời khắc nghiệt với khả năng bảo vệ an toàn hoàn toàn.

l Sân bay & trạm trung chuyển đường sắt

Đảm bảo nguồn điện có độ tin cậy cao cho các thiết bị đầu cuối, hệ thống an ninh, bán vé và chiếu sáng. Chuyển mạch tự động nguồn kép đảm bảo hoạt động trung tâm vận chuyển không bị gián đoạn.

l Khu dân cư cao tầng và cộng đồng thông minh

Dùng cho tòa nhà phân phối điện, chiếu sáng công cộng, chữa cháy, thang máy và cột sạc. Cấu trúc nhỏ gọn và bảo vệ hoàn chỉnh nâng cao chất lượng điện năng cộng đồng.

10. Quy mô thị trường và xu hướng phát triển

Quy mô thị trường

Thị trường toàn cầu: Khoảng 54–56 tỷ USD vào năm 2025, dự kiến ​​sẽ vượt 83 tỷ USD vào năm 2032, với tốc độ CAGR là 6%–7%.

Thị trường Trung Quốc: Khoảng 169 tỷ RMB vào năm 2025, tăng trưởng 7,8% so với cùng kỳ năm trước; Trung Quốc là thị trường lớn nhất thế giới, chiếm hơn 21% thị phần toàn cầu.

Trình điều khiển chính: Hệ thống điện mới, trung tâm dữ liệu, năng lượng mới, sản xuất thông minh, cơ sở hạ tầng đô thị và sạc xe điện.

Xu hướng phát triển

Trí thông minh trở thành tiêu chuẩn

Bộ ngắt thông minh, cảm biến, IoT, giám sát đám mây, cảnh báo trước sự cố và O&M từ xa được áp dụng rộng rãi, chuyển từ “bảo vệ thụ động” sang “dự đoán chủ động”.

Nâng cấp độ tin cậy và an toàn cao hơn

Bảo vệ hồ quang, giám sát phóng điện cục bộ, giám sát độ tăng nhiệt độ và phối hợp có chọn lọc trở nên cần thiết; xếp hạng IP cao hơn và khả năng chống ngắn mạch mạnh hơn.

Xanh & tiết kiệm năng lượng

Xe buýt và linh kiện ít tổn thất, hiệu suất cao, vật liệu ít carbon và quy trình thân thiện với môi trường, phù hợp với mục tiêu trung hòa carbon.

Tỷ lệ loại ngăn kéo/loại có thể rút cao hơn

Tăng trưởng nhanh chóng trong công nghiệp, trung tâm dữ liệu, bệnh viện, v.v., hỗ trợ bảo trì không ngừng và đảm bảo cung cấp điện liên tục.

Thích ứng sâu sắc với năng lượng mới

Các giải pháp đặc biệt cho quang điện, năng lượng gió, lưu trữ năng lượng và sạc xe điện, với tính năng chống sạc ngược, bảo vệ quá áp và điều khiển kết nối lưới.

Mô-đun, tiêu chuẩn hóa, nhỏ gọn

Lắp đặt nhanh hơn, chiếm diện tích nhỏ hơn, mở rộng linh hoạt để cung cấp điện mật độ cao và phân phối nhanh chóng.

Phần kết luận

Là thiết bị cốt lõi của hệ thống phân phối điện hạ thế, thiết kế kết cấu, cấu hình bảo vệ và quy trình sản xuất thiết bị đóng cắt điện áp thấp ảnh hưởng trực tiếp đến độ tin cậy cung cấp điện, an toàn thiết bị và an toàn nhân sự. Được thúc đẩy bởi các xu hướng thông minh, xanh hóa, độ tin cậy cao và mô đun hóa, ngành này sẽ tiếp tục tăng trưởng ổn định. Năng lực cao cấp, có thương hiệu và toàn cầu hóa sẽ trở thành khả năng cạnh tranh then chốt. Việc lựa chọn thiết bị đóng cắt chất lượng cao và đáng tin cậy có thể cải thiện hiệu quả tính ổn định của hệ thống phân phối điện, giảm rủi ro sự cố và hỗ trợ vững chắc cho nguồn điện an toàn và ổn định.

Câu hỏi thường gặp

1. Thiết bị đóng cắt điện áp thấp chủ yếu được sử dụng ở đâu?

Nó được sử dụng trong các nhà máy, khu dân cư, trung tâm mua sắm, bệnh viện, trung tâm dữ liệu và các dự án thành phố để phân phối, kiểm soát và bảo vệ điện.

2.Các loại cấu trúc chính là gì?

Loại cố định, loại ngăn kéo và loại có thể kéo ra được, được lựa chọn dựa trên yêu cầu về độ tin cậy.

3.Xếp hạng IP có nghĩa là gì?

IP30/IP40 cho môi trường trong nhà bình thường; IP54 có khả năng chống bụi và chống tia nước, thích hợp cho những nơi ẩm ướt và bụi bặm.

4.Phối hợp chọn lọc là gì?Chỉ có máy cắt gần sự cố nhất mới ngắt điện, tránh tình trạng mất điện trên quy mô lớn và cải thiện độ tin cậy của nguồn cung cấp.

5.Ưu điểm của thiết bị đóng cắt thông minh là gì?

Giám sát từ xa, cảnh báo trước lỗi, thống kê năng lượng, ghi âm tự động, vận hành thông minh và không cần giám sát.

6. Thiết bị chuyển mạch có thể được tùy chỉnh?

Có, chúng tôi hỗ trợ tùy chỉnh dòng điện, điện áp, mạch điện, chức năng, kích thước và mức độ bảo vệ.

7. Thời gian giao hàng là bao lâu?

7–15 ngày đối với sản phẩm tiêu chuẩn; 15–30 ngày đối với các dự án tùy chỉnh.
